Hướng dẫn sử dụng tay bấm điều khiển pa lăng

Nhiều sự cố pa lăng bắt đầu từ thao tác rất nhỏ trên tay bấm: bấm sai chiều, giữ nút quá lâu, kéo xiên tải, dây điều khiển bị đứt ngầm hoặc nút dừng khẩn cấp chưa được nhả đúng cách. Bài viết này hướng dẫn sử dụng tay bấm điều khiển pa lăng ở mức tổng quan, dễ áp dụng cho nhà xưởng, đồng thời chỉ ra các trường hợp bạn nên dừng thiết bị và liên hệ kỹ thuật SHM để kiểm tra.

1. Tay bấm điều khiển pa lăng là gì và dùng để làm gì?

Tay bấm điều khiển pa lăng là cụm nút bấm giúp người vận hành gửi lệnh đến tủ điện, motor nâng, motor di chuyển xe con hoặc cơ cấu di chuyển cầu trục, cổng trục. Với pa lăng dùng trong nhà xưởng, tay bấm thường là điểm tiếp xúc trực tiếp nhất giữa con người và hệ thiết bị nâng hạ.

Hiểu đơn giản, khi bạn bấm nút "lên", tay bấm không trực tiếp kéo tải. Nó gửi tín hiệu điều khiển về tủ điện để kích hoạt contactor, biến tần hoặc mạch điều khiển tương ứng. Từ đó, motor nâng, phanh điện từ và các thiết bị bảo vệ phối hợp để nâng hoặc hạ tải theo lệnh.

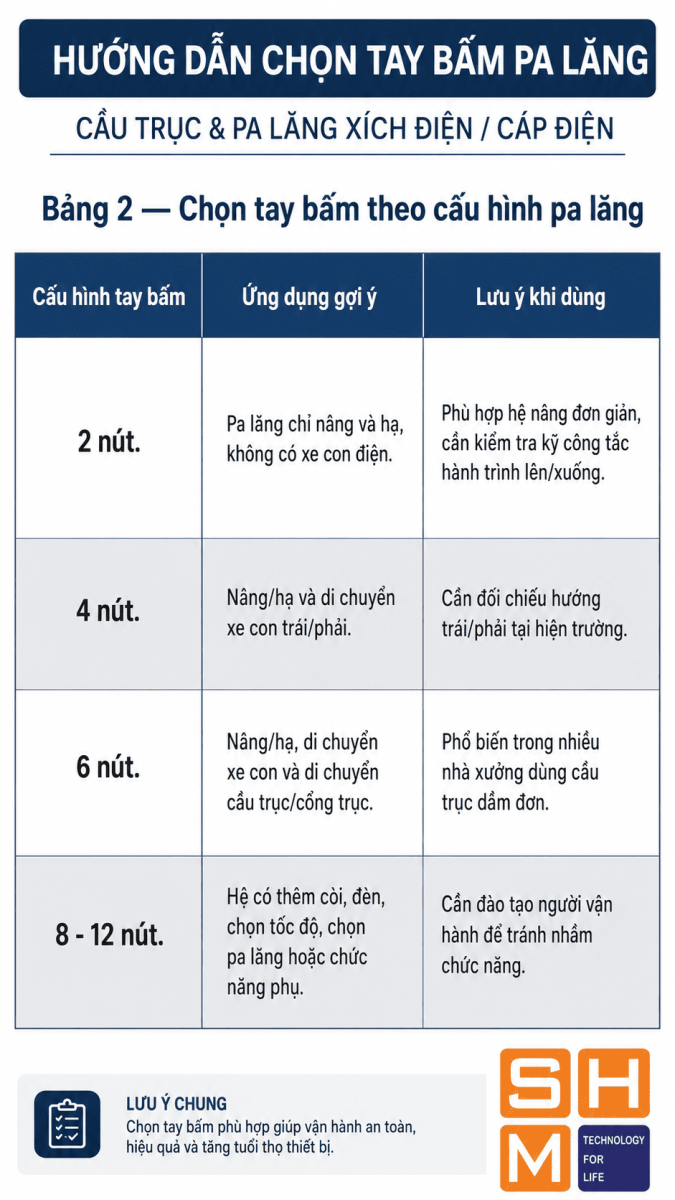

Một bộ tay bấm thường có các nhóm chức năng sau:

• Nút nâng và hạ: Điều khiển móc nâng đi lên hoặc đi xuống.
• Nút di chuyển ngang: Điều khiển xe con hoặc cụm pa lăng chạy trái, phải trên dầm.
• Nút di chuyển dọc: Điều khiển cầu trục hoặc cổng trục chạy theo đường ray, nếu tay bấm được tích hợp cho cả hệ.
• Nút khởi động hoặc On/Off: Kích hoạt hoặc ngắt trạng thái sẵn sàng của bộ điều khiển, tùy cấu hình.
• Nút dừng khẩn cấp E-Stop: Dùng khi có nguy cơ mất kiểm soát tải, va chạm hoặc người đi vào vùng nguy hiểm.

Điểm cần nhớ là tay bấm không phải một phụ kiện nhỏ có thể dùng tùy tiện. Nó là một phần của hệ điều khiển pa lăng, liên quan trực tiếp đến phanh, công tắc hành trình, nguồn điều khiển, tủ điện và thói quen vận hành của người dùng.

Nếu anh, chị muốn xem tổng quan các phương thức điều khiển cho hệ cầu trục, có thể tham khảo thêm bài điều khiển cầu trục của SHM.

2. Cấu tạo cơ bản của tay bấm điều khiển pa lăng

2.1. Vỏ tay bấm, nút bấm và tiếp điểm

Tay bấm điều khiển pa lăng thường có vỏ nhựa công nghiệp, bề mặt nút rõ ký hiệu và phần cáp nối đi lên tủ điện hoặc hộp đấu nối trên pa lăng. Tùy môi trường làm việc, thiết bị có thể cần cấp bảo vệ IP phù hợp để giảm rủi ro bụi, nước bắn hoặc hơi ẩm xâm nhập vào bên trong.

Bên dưới mỗi nút bấm là các tiếp điểm điện. Khi nút ở trạng thái nghỉ, mạch điều khiển chưa nhận lệnh. Khi người vận hành bấm nút, tiếp điểm đóng hoặc mở theo thiết kế, truyền tín hiệu về tủ điều khiển.

Trong bài hướng dẫn sử dụng tay bấm điều khiển pa lăng này, anh, chị chỉ cần nhớ ba điểm:

• Nút bấm phải hồi về vị trí ban đầu: Nếu nút bị kẹt, pa lăng có thể giữ lệnh lâu hơn dự kiến.
• Tiếp điểm phải đóng cắt ổn định: Nếu tiếp điểm mòn hoặc bẩn, tín hiệu có thể lúc được lúc không.
• Vỏ tay bấm phải nguyên vẹn: Nếu vỏ nứt, nước, dầu hoặc bụi có thể vào trong và làm giảm độ tin cậy của mạch điều khiển.

2.2. Dây điều khiển và cáp điều khiển lõi thép

Với tay bấm liền dây, cáp điều khiển là đường truyền tín hiệu từ tay bấm lên pa lăng hoặc tủ điện. Trong môi trường nhà xưởng, tay bấm thường bị kéo theo người vận hành, va vào máy, chạm sàn hoặc xoắn theo chuyển động của xe con. Vì vậy, dây điều khiển cần chịu uốn, chịu kéo và được cố định đúng cách.

SHM thường khuyến nghị dùng cáp điều khiển lõi thép cho tay bấm liền dây. Phần lõi thép có nhiệm vụ chịu lực treo và lực kéo cơ học, còn các lõi đồng bên trong dùng để truyền tín hiệu điều khiển. Nếu dùng dây thường và để lõi đồng chịu lực kéo, dây có thể bị đứt ngầm, làm tay bấm chập chờn hoặc mất lệnh.

Anh, chị có thể xem thêm sản phẩm cáp điều khiển lõi thép dùng cho cầu trục nếu xưởng đang gặp lỗi tay bấm lúc nhận lệnh, lúc không.

2.3. Khóa liên động giữa các hướng đối nghịch

Một tay bấm thiết kế đúng cần hạn chế tình huống cấp hai lệnh đối nghịch cùng lúc, ví dụ lên và xuống, trái và phải. Cơ chế này thường được xử lý bằng khóa liên động cơ khí trong tay bấm hoặc khóa liên động điện trong mạch điều khiển.

Tuy vậy, người vận hành vẫn không nên cố bấm hai hướng ngược nhau. Cách dùng đúng là bấm dứt khoát từng hướng, nhả nút, quan sát tải và chỉ đổi hướng khi tải đã ổn định hơn. Thói quen đảo chiều liên tục có thể làm tăng rung lắc, tăng dòng khởi động và làm cụm phanh, motor, contactor hoặc biến tần làm việc căng hơn.

3. Cách đọc nút bấm lên xuống trái phải trên tay điều khiển

3.1. Nút lên và xuống

Nút lên và xuống là hai nút quan trọng nhất khi vận hành pa lăng. Chúng điều khiển motor nâng và phanh điện từ để móc nâng đi lên hoặc đi xuống.

Khi dùng hai nút này, anh, chị cần lưu ý:

• Bấm lên: Chỉ bấm sau khi móc, dây treo và tải đã cân bằng.
• Bấm xuống: Hạ tải từ từ, tránh để tải đặt lệch hoặc va đập mạnh xuống sàn.
• Không bấm giữ quá lâu sát hành trình: Công tắc hành trình là thiết bị giới hạn, không nên dùng như nút dừng thường xuyên.
• Không nâng vượt tải trọng làm việc: Tải trọng làm việc (SWL) là mức tải nhà sản xuất quy định cho thiết bị trong điều kiện vận hành phù hợp.

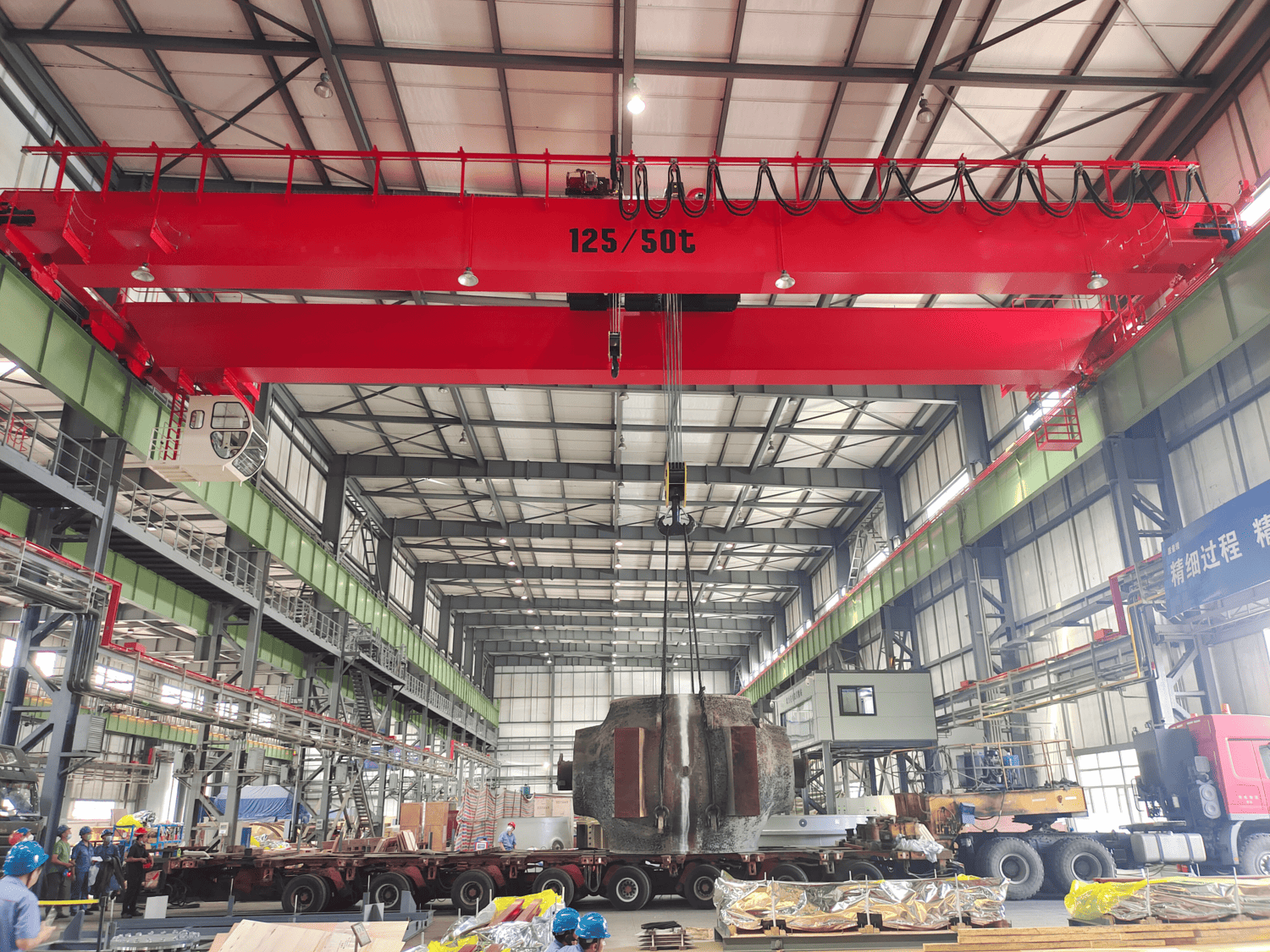

Nếu người vận hành bấm lên nhưng pa lăng không nâng, không nên giữ nút quá lâu để "thử thêm". Việc giữ lệnh khi motor không quay có thể làm motor nóng, nhảy bảo vệ hoặc làm lỗi điện nặng hơn.

3.2. Nút trái, phải, tiến và lùi

Tùy cách lắp đặt, các nút trái, phải, tiến, lùi có thể điều khiển xe con, cầu trục hoặc cổng trục. Có xưởng dùng ký hiệu trái, phải theo hướng người vận hành đứng nhìn. Có xưởng dùng Đông, Tây, Nam, Bắc theo hướng cố định của nhà xưởng.

Trước khi vận hành có tải, cần thử từng hướng ở chế độ không tải. Đây là bước nhỏ nhưng rất quan trọng, nhất là sau khi thay tay bấm, thay dây điều khiển, sửa tủ điện hoặc đảo pha nguồn.

Checklist nhanh:

• Bấm từng hướng một: Không bấm hai hướng cùng lúc.
• Quan sát hướng chạy thực tế: Hướng trên nút phải khớp với hướng di chuyển ngoài hiện trường.
• Dừng nếu chạy sai chiều: Không vận hành có tải khi nút và hướng chạy đang lệch nhau.
• Không kéo xiên: Không dùng chuyển động ngang để kéo vật đang mắc kẹt, đang nằm sát sàn hoặc chưa được treo đúng tâm.

3.3. Nút dừng khẩn cấp E-Stop

Nút dừng khẩn cấp E-Stop thường có màu đỏ, dạng nhấn khóa. Khi có tình huống rủi ro, người vận hành nhấn nút để dừng lệnh điều khiển. Sau khi xử lý xong tình huống, nút thường cần được xoay hoặc kéo để nhả lại tùy cấu tạo.

Nên dùng E-Stop khi:

• Có người đi vào vùng nguy hiểm: Không tiếp tục nâng hoặc di chuyển tải khi có người ở dưới hoặc sát vùng tải di chuyển.
• Tải mất ổn định: Tải lắc mạnh, nghiêng, xoay bất thường hoặc móc treo có dấu hiệu trượt.
• Thiết bị phát tiếng lạ: Pa lăng kêu lớn, rung mạnh, có mùi khét hoặc motor nóng bất thường.
• Tay bấm không phản hồi đúng: Nhả nút nhưng thiết bị không dừng, bấm một chiều nhưng thiết bị chạy khác chiều.

E-Stop không phải nút tắt cuối ca thay cho quy trình ngắt nguồn chính. Sau khi dùng E-Stop, anh, chị nên kiểm tra nguyên nhân trước khi cho thiết bị chạy lại.

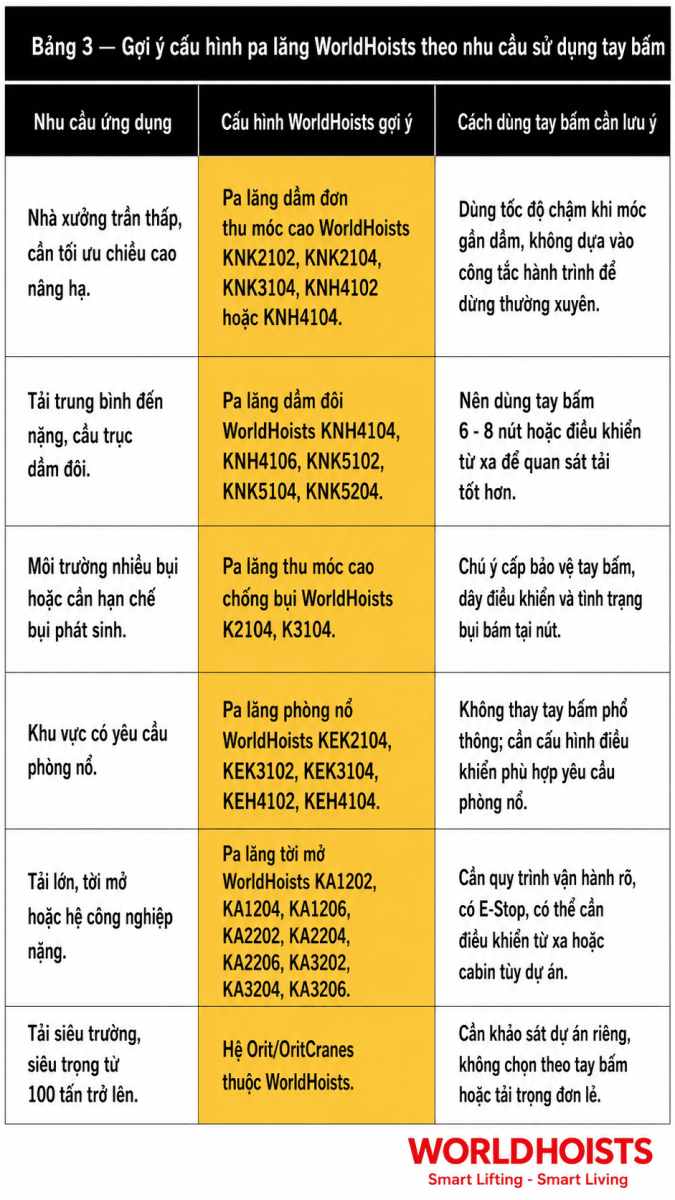

3.4. Nút một cấp tốc độ và hai cấp tốc độ

Một số tay bấm chỉ có một cấp tốc độ. Khi bấm, pa lăng chạy theo tốc độ đã thiết kế hoặc đã cài đặt. Một số tay bấm khác có hai cấp tốc độ, tức là nhấn nhẹ để chạy chậm và nhấn sâu để chạy nhanh.

Tay bấm hai cấp tốc độ hữu ích khi cần:

• Căn chỉnh tải: Đặt khuôn, máy hoặc chi tiết vào vị trí hẹp.
• Giảm rung lắc: Chạy chậm khi bắt đầu nâng, khi gần điểm dừng hoặc khi chuyển hướng.
• Kiểm soát khoảng cách: Hữu ích với pa lăng thu móc cao, nơi anh, chị cần tận dụng chiều cao nâng hạ nhưng vẫn phải kiểm soát móc gần dầm.

Nếu pa lăng dùng biến tần, tốc độ có thể được điều chỉnh mượt hơn tùy cấu hình tủ điện. Anh, chị có thể xem thêm bài ứng dụng biến tần để hiểu vai trò của biến tần trong điều khiển chuyển động.

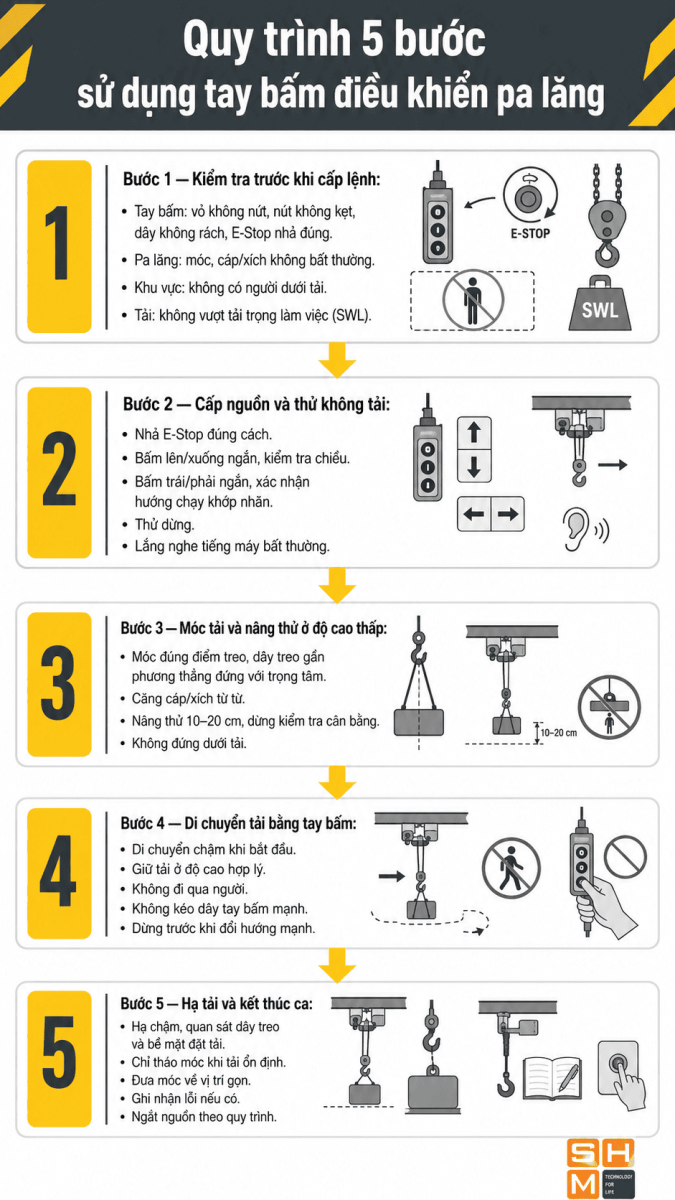

4. Hướng dẫn sử dụng tay bấm điều khiển pa lăng theo từng bước

4.1. Bước 1: Kiểm tra trước khi cấp lệnh

Trước khi vận hành, anh, chị nên kiểm tra nhanh bằng mắt và bằng thao tác đơn giản. Bước này không tốn nhiều thời gian, nhưng giúp phát hiện sớm những lỗi thường gặp như nút kẹt, dây dập, E-Stop đang khóa hoặc cáp tải có dấu hiệu bất thường.

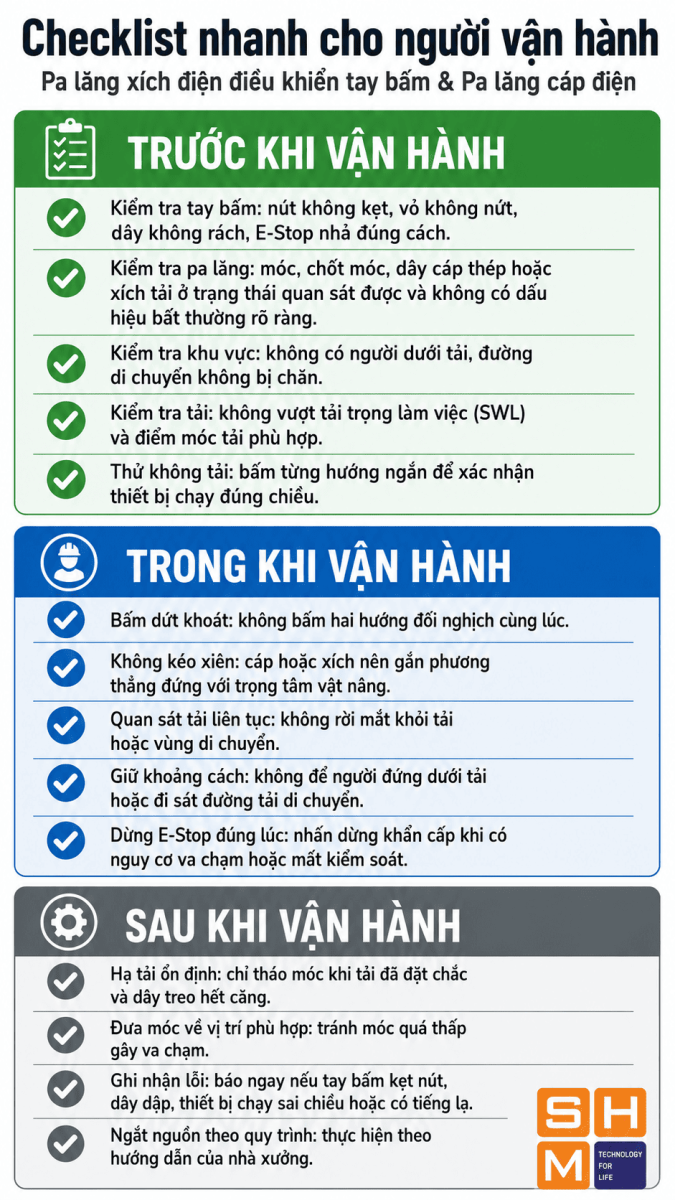

Checklist trước ca:

• Tay bấm: Vỏ không nứt, nút không kẹt, nhãn hướng còn đọc được, E-Stop không bị khóa ngoài ý muốn.
• Dây điều khiển: Dây không rách vỏ, không dập, không xoắn nặng, không bị móc vào vật cản.
• Móc cẩu: Móc không biến dạng rõ, chốt an toàn móc còn hoạt động.
• Cáp thép hoặc xích tải: Không xoắn, không rối, không dập nặng, không khô dầu bất thường.
• Khu vực nâng: Không có người dưới tải, không có vật cản trên đường di chuyển.
• Tải cần nâng: Đã biết khối lượng ước tính và không vượt tải trọng làm việc (SWL) của pa lăng.

Nếu phát hiện một lỗi rõ ràng, anh, chị không nên bỏ qua với suy nghĩ "nâng một lần chắc không sao". Với thiết bị nâng hạ, lỗi nhỏ thường chỉ cần đúng một chu kỳ tải nặng để trở thành sự cố lớn.

4.2. Bước 2: Cấp nguồn và thử không tải

Sau khi kiểm tra ngoại quan, người vận hành cần cấp nguồn theo quy trình của nhà xưởng. Với nhiều hệ pa lăng cầu trục, nguồn động lực thường là điện 3 pha 380V, còn nguồn điều khiển có thể được hạ áp qua biến áp điều khiển theo thiết kế tủ điện.

Điều quan trọng là người vận hành chỉ nên thao tác theo quy trình được đào tạo. Việc mở tủ điện, đo điện, đấu dây hoặc thay đổi sơ đồ điều khiển nên do kỹ thuật viên điện công nghiệp thực hiện.

Khi thử không tải, hãy làm theo thứ tự:

• Nhả E-Stop đúng cách: Kiểm tra tay bấm đã ở trạng thái sẵn sàng.
• Bấm lên và xuống ngắn: Quan sát móc nâng đi đúng chiều và dừng khi nhả nút.
• Bấm trái, phải, tiến, lùi ngắn: Xác nhận hướng chạy khớp ký hiệu trên tay bấm.
• Thử dừng: Nhả nút để kiểm tra thiết bị dừng đúng, không trễ bất thường.
• Lắng nghe tiếng máy: Nếu có tiếng gầm, va đập, rít phanh hoặc rung mạnh, cần dừng kiểm tra.

Đây là một phần quan trọng trong hướng dẫn sử dụng tay bấm điều khiển pa lăng, vì rất nhiều lỗi lắp đặt hoặc sửa chữa chỉ lộ ra khi thử từng hướng.

4.3. Bước 3: Móc tải và nâng thử ở độ cao thấp

Khi móc tải, dây cáp thép hoặc xích tải nên gần phương thẳng đứng với trọng tâm vật nâng. Nếu kéo xiên, lực ngang có thể làm tải lắc, làm cáp xếp lệch trên tang cuốn, làm mòn puly hoặc tạo lực không mong muốn lên xe con.

Thao tác khuyến nghị:

• Móc đúng điểm treo: Dây treo, móc và phụ kiện nâng phải phù hợp khối lượng tải.
• Căng cáp hoặc xích từ từ: Bấm lên ngắn để lấy căng, không giật tải đột ngột.
• Nâng thử 10 - 20 cm: Dừng lại để kiểm tra tải có cân bằng không.
• Quan sát phanh: Nếu tải tụt, rung mạnh hoặc pa lăng phát tiếng lạ, cần hạ tải và dừng thiết bị.
• Không đứng dưới tải: Người vận hành và người hỗ trợ phải đứng ngoài vùng nguy hiểm.

Với tải nặng, tải có tâm lệch hoặc vật có bề mặt dễ trượt, anh, chị nên có người hướng dẫn tín hiệu được đào tạo. Người cầm tay bấm cần nhìn thấy tải hoặc nhận tín hiệu rõ ràng từ người giám sát.

4.4. Bước 4: Di chuyển tải bằng tay bấm

Khi tải đã nâng ổn định, người vận hành có thể điều khiển xe con hoặc cầu trục di chuyển. Mục tiêu là đưa tải đến vị trí cần đặt mà hạn chế rung lắc, va chạm và đảo chiều gấp.

Nguyên tắc vận hành:

• Di chuyển chậm khi bắt đầu: Tải treo có quán tính, nên không nên tăng tốc hoặc đảo chiều đột ngột.
• Giữ tải ở độ cao hợp lý: Không nâng quá cao nếu không cần thiết, nhưng cũng không để tải quệt sàn hoặc vật cản.
• Không đi qua người: Không điều khiển tải qua khu vực có người làm việc phía dưới.
• Không vừa đi vừa kéo dây tay bấm mạnh: Dây điều khiển không phải dây kéo pa lăng.
• Dừng trước khi đổi hướng mạnh: Nếu tải đang lắc, nên giảm chuyển động và chờ tải ổn định hơn.

Nếu dùng tay bấm hai cấp tốc độ, hãy ưu tiên tốc độ chậm khi đi gần máy, cột nhà, xe nâng, giá kệ hoặc vị trí đặt tải.

4.5. Bước 5: Hạ tải và kết thúc ca

Khi đến vị trí đặt tải, người vận hành nên hạ chậm, quan sát dây treo và bề mặt đặt tải. Chỉ tháo móc khi tải đã đặt ổn định, dây treo không còn căng và người hỗ trợ đã đứng ở vị trí phù hợp.

Sau khi hoàn tất:

• Đưa móc về vị trí gọn: Tránh để móc quá thấp gây va chạm với người, xe nâng hoặc vật tư.
• Không để tải treo lâu: Tải treo không có người giám sát làm tăng rủi ro vận hành.
• Kiểm tra lại tay bấm: Nếu trong ca có nút kẹt, dây vướng hoặc lệnh chập chờn, cần ghi nhận để bảo trì.
• Ngắt nguồn theo quy trình: Không chỉ dựa vào E-Stop nếu quy trình nhà xưởng yêu cầu ngắt nguồn chính.

5. Cách cấp nguồn tay bấm điều khiển pa lăng cần hiểu ở mức nào?

Phần này chỉ giải thích ở mức người vận hành và quản lý xưởng cần biết. Nó không thay thế sơ đồ điện, hướng dẫn đấu dây hoặc quy trình sửa chữa của kỹ thuật viên.

5.1. Nguồn động lực và nguồn điều khiển

Trong hệ pa lăng điện, nguồn động lực cấp cho motor nâng, motor di chuyển xe con và các cơ cấu công suất lớn. Nguồn điều khiển cấp cho tay bấm, relay, contactor, biến tần hoặc đầu vào điều khiển.

Vì vậy, khi nói "tay bấm không có nguồn", cần phân biệt:

• Mất nguồn động lực: Motor không chạy dù mạch điều khiển có thể vẫn nhận lệnh.
• Mất nguồn điều khiển: Tay bấm, relay hoặc contactor không phản hồi.
• E-Stop đang khóa: Hệ điều khiển có thể bị ngắt do nút dừng khẩn cấp chưa được nhả.
• Thiết bị bảo vệ đang tác động: Rơ le nhiệt, công tắc hành trình, bảo vệ quá tải hoặc bảo vệ mất pha có thể đang khóa một phần chức năng.

Nếu anh, chị chưa có chuyên môn điện, không nên tự mở tủ điện để "cấp lại dây". Cách xử lý đúng là ghi nhận triệu chứng, cô lập khu vực và báo kỹ thuật.

5.2. Tuyến tín hiệu từ tay bấm đến tủ điện

Với tay bấm liền dây, tín hiệu đi qua cáp điều khiển lên hộp đấu nối hoặc tủ điện pa lăng. Ở nhiều hệ cầu trục, tủ điện có thể tích hợp tay bấm liền dây, điều khiển từ xa hoặc cabin điều khiển. Anh, chị có thể đọc thêm bài tủ điện cầu trục để hiểu vai trò của tủ điện trong toàn hệ.

Các điểm dễ phát sinh lỗi:

• Đầu cốt lỏng: Làm tín hiệu chập chờn, đặc biệt khi tay bấm bị rung hoặc kéo.
• Dây đứt ngầm: Bên ngoài có thể chưa rách, nhưng lõi đồng bên trong đã đứt.
• Nước hoặc bụi vào tay bấm: Làm tiếp điểm kém ổn định.
• Dây treo sai: Lõi đồng chịu lực kéo thay vì lõi thép hoặc điểm treo chịu lực.

5.3. Dấu hiệu cần dừng kiểm tra ngay

Anh, chị nên dừng thiết bị và gọi kỹ thuật nếu thấy:

• Nhả nút nhưng thiết bị chưa dừng: Có thể kẹt nút, dính contactor hoặc lỗi mạch điều khiển.
• Bấm một hướng nhưng chạy hướng khác: Có thể đấu sai chiều, sai dây hoặc đảo pha sau sửa chữa.
• Tay bấm nóng, có mùi khét: Có thể có lỗi điện bên trong.
• Dây điều khiển rách, lộ lõi hoặc dập nặng: Nguy cơ chập mạch hoặc mất tín hiệu.
• Pa lăng không nhận tín hiệu tay bấm: Có thể mất nguồn điều khiển, E-Stop đang khóa, dây đứt ngầm hoặc lỗi tủ điện.

6. Cách thay dây tay bấm điều khiển ở mức tổng quan

Nhiều người tìm "cách thay dây tay bấm điều khiển" vì tay bấm pa lăng bị chập chờn hoặc mất lệnh. Tuy nhiên, thay dây tay bấm liên quan đến nguồn điện, sơ đồ điều khiển, contactor, công tắc hành trình và thiết bị bảo vệ. Vì vậy, bài viết này chỉ hướng dẫn ở mức nhận biết và quy trình kỹ thuật tổng quan.

6.1. Khi nào cần thay dây tay bấm?

Dây tay bấm nên được kiểm tra hoặc thay thế khi:

• Vỏ dây bị rách hoặc nứt: Dầu, bụi, hơi ẩm có thể xâm nhập vào lõi dẫn.
• Dây bị kéo giãn hoặc xoắn nặng: Lõi bên trong có thể đã suy yếu.
• Tay bấm lúc nhận lệnh, lúc không: Có thể dây bị đứt ngầm hoặc đầu cốt lỏng.
• Lõi thép tuột khỏi điểm treo: Toàn bộ lực kéo có thể dồn vào lõi đồng.
• Sau va chạm mạnh: Dây bị kẹp, kéo, dập hoặc vướng vào tải trong quá trình vận hành.

6.2. Quy trình kỹ thuật nên thực hiện

Khi kỹ thuật viên thay dây, trình tự phù hợp thường gồm:

• Cô lập nguồn: Ngắt aptomat tổng và thực hiện khóa an toàn theo quy trình nhà máy.
• Ghi lại sơ đồ đấu nối: Chụp ảnh, đánh dấu từng lõi dây và từng cầu đấu trước khi tháo.
• Chọn đúng loại cáp: Số lõi, tiết diện và cấu trúc lõi thép phải phù hợp số nút và môi trường.
• Xử lý điểm chịu lực: Cố định lõi thép vào điểm treo chịu lực riêng, không để lõi đồng chịu kéo.
• Lắp lại ốc siết cáp: Đảm bảo dây được giữ chắc và hạn chế bụi, ẩm vào trong.
• Đo kiểm trước khi đóng điện: Kiểm tra thông mạch, cách điện, đúng chiều lệnh và tình trạng E-Stop.
• Thử từng hướng không tải: Chỉ vận hành có tải sau khi hướng chạy, dừng và phanh hoạt động phù hợp.

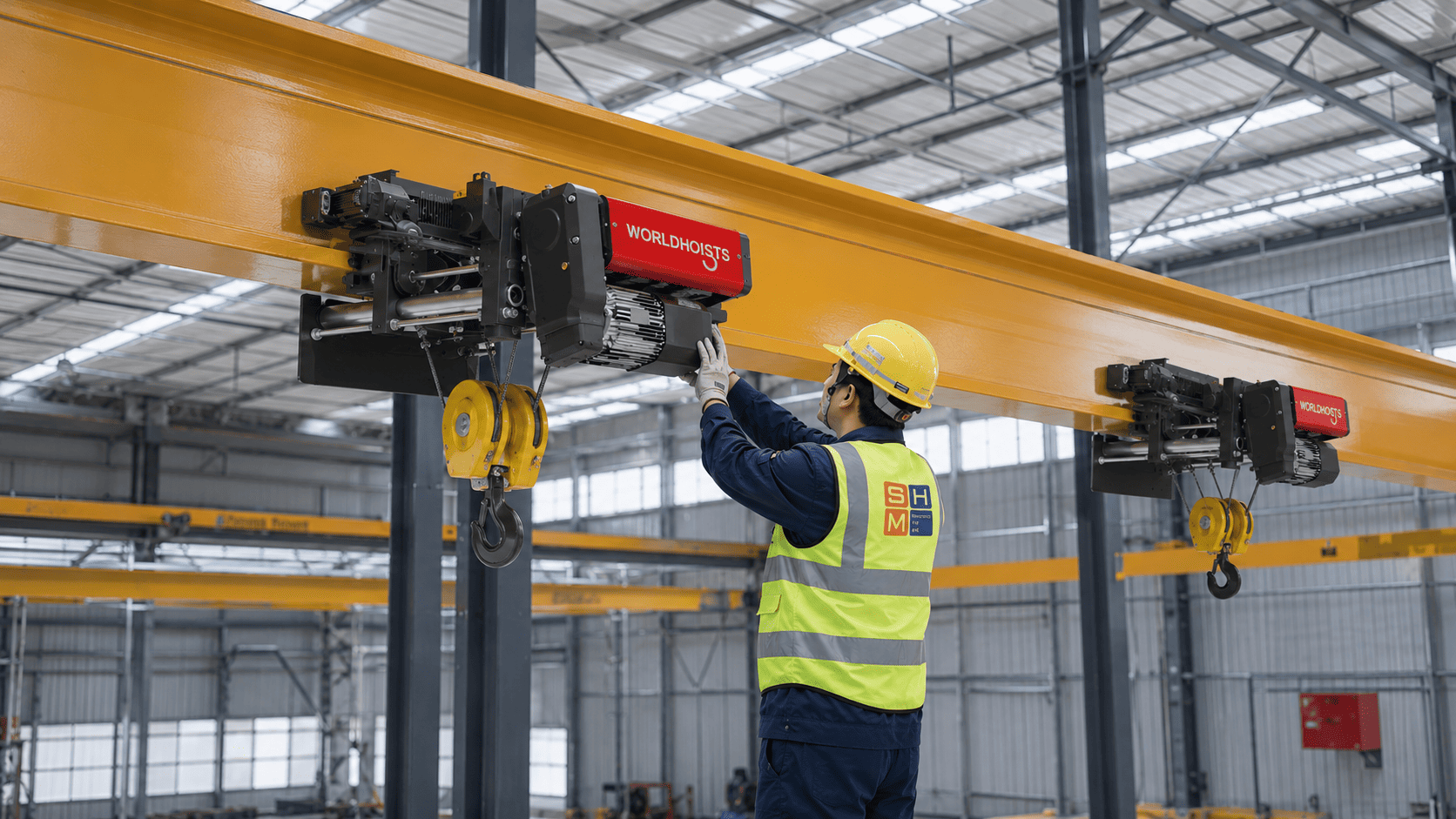

Nếu xưởng không có kỹ thuật điện công nghiệp, anh, chị nên dùng dịch vụ bảo trì pa lăng trọn gói SHM hoặc yêu cầu đội kỹ thuật SHM kiểm tra cụm tay bấm, dây điều khiển và tủ điện trước khi tiếp tục vận hành.

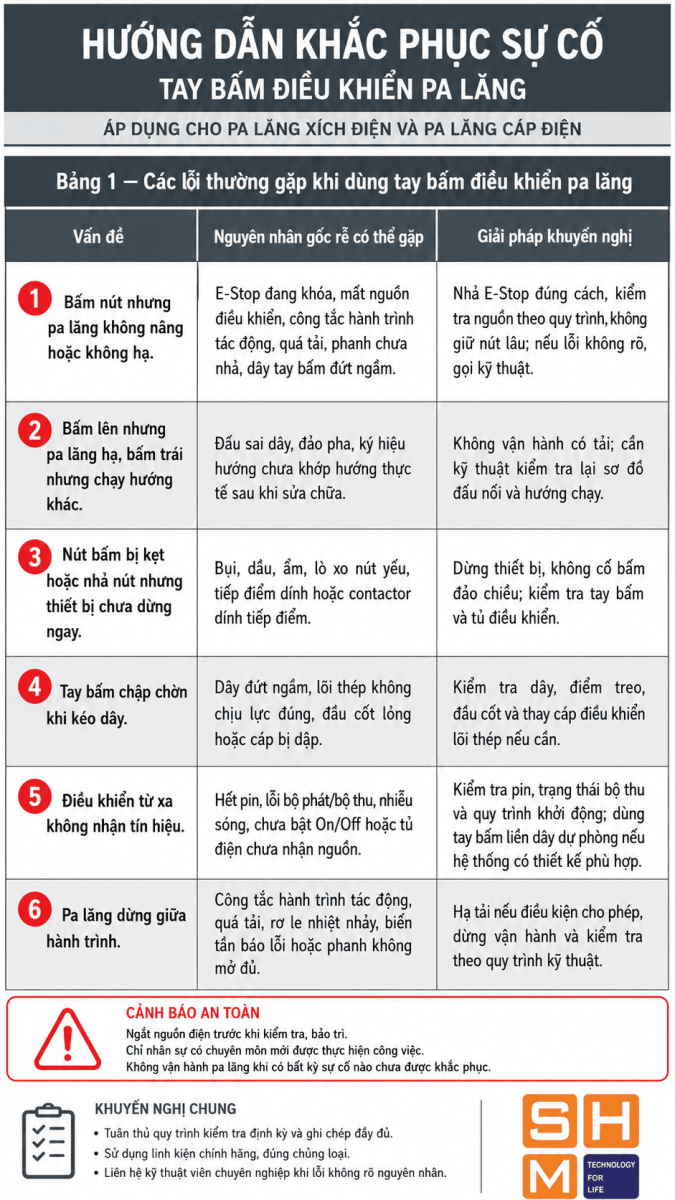

7. Các lỗi thường gặp khi dùng tay bấm điều khiển pa lăng

Bảng dưới đây dùng theo khung tư vấn 3 bước của SHM: xác định vấn đề, giải thích nguyên nhân gốc rễ và đưa ra giải pháp.
