Hướng dẫn cài đặt biến tần cho pa lăng: Chọn công suất, thông số phanh và lỗi thường gặp

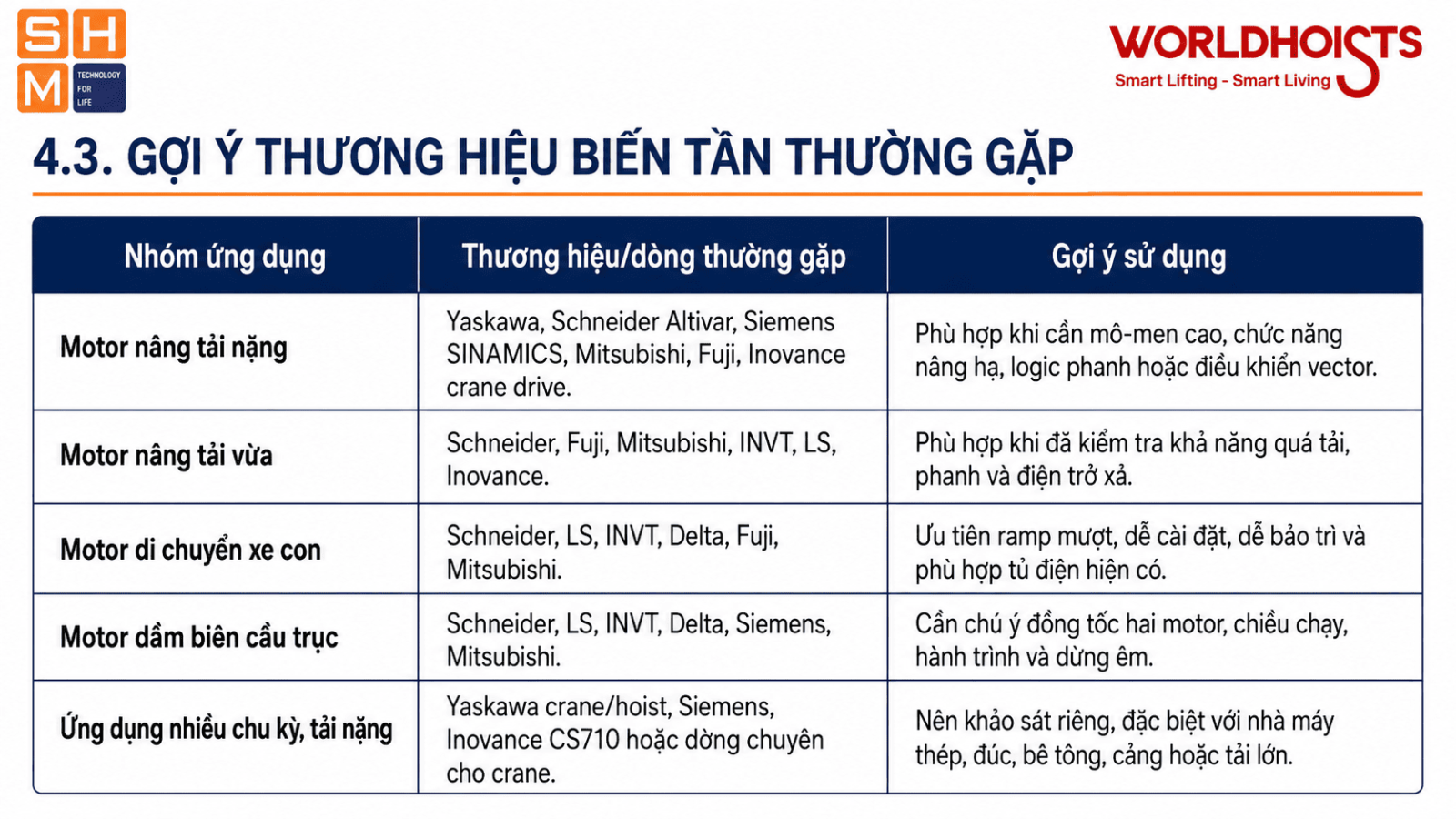

Với các thương hiệu như Yaskawa, Schneider, Siemens hoặc Inovance, nhiều dòng biến tần có chức năng hỗ trợ nâng hạ, brake control, overload detection hoặc hoisting function. Tuy nhiên, anh, chị không nên hiểu rằng cứ dùng đúng thương hiệu là đủ. Cách đấu phanh, cài thông số motor, điện trở xả và quy trình nghiệm thu mới là phần quyết định thiết bị có vận hành ổn định hay không.

5. Các nhóm thông số quan trọng khi cài đặt biến tần cho pa lăng

Mỗi hãng biến tần có tên tham số khác nhau. Bài viết này không thay thế manual của từng model, nhưng có thể giúp anh, chị biết nhóm thông số nào cần kiểm tra trước khi chạy thử.

5.1. Nhóm thông số motor

Thông số motor là nền tảng. Nếu nhập sai, biến tần có thể điều khiển sai mô-men, sai dòng hoặc báo lỗi ngay khi chạy.

• Công suất motor: Nhập theo nameplate, không tự suy luận theo tải nâng.
• Điện áp định mức: Kiểm tra 380 V, 400 V hoặc điện áp thực tế của hệ thống.
• Dòng định mức: Đây là thông số quan trọng để biến tần bảo vệ motor.
• Tần số định mức: Thường là 50 Hz tại Việt Nam, nhưng cần kiểm tra catalogue.
• Tốc độ vòng quay: Dùng để tối ưu điều khiển và bảo vệ.
• Kiểu điều khiển: V/f, vector không encoder hoặc vector có encoder tùy yêu cầu.

Sau khi nhập thông số, kỹ thuật viên nên thực hiện auto-tuning nếu hãng biến tần và điều kiện hiện trường cho phép. Với motor nâng có phanh và tải treo, thao tác này cần làm đúng quy trình, tránh để pa lăng ở trạng thái không kiểm soát.

5.2. Nhóm tốc độ, tăng tốc và giảm tốc

Thời gian tăng tốc và giảm tốc ảnh hưởng trực tiếp đến cảm giác vận hành.

• Tăng tốc quá ngắn: Dễ gây quá dòng OC, giật tải và tăng lực va đập lên hộp giảm tốc.
• Tăng tốc quá dài: Pa lăng phản hồi chậm, khó thao tác trong khu vực cần căn chính xác.
• Giảm tốc quá ngắn: Dễ gây quá áp OV khi hạ tải hoặc dừng nhanh.
• Giảm tốc quá dài: Tải dừng chậm, người vận hành khó đặt hàng đúng vị trí.
• Đường cong S: Có thể giúp chuyển động mượt hơn so với ramp tuyến tính trong một số ứng dụng.

Không có một giá trị ramp đúng cho mọi pa lăng. Anh, chị nên bắt đầu từ giá trị an toàn, chạy thử không tải, sau đó thử có tải phù hợp và hiệu chỉnh dần.

5.3. Nhóm logic điều khiển phanh

Phanh là phần không được xem nhẹ. Với pa lăng, phanh không chỉ là chi tiết cơ khí; nó phải phối hợp đúng thời điểm với biến tần.

Trình tự lý tưởng ở mức nguyên lý:

• Khi bắt đầu nâng/hạ: Biến tần nhận lệnh chạy và tạo mô-men giữ tải trước.
• Sau đó: Phanh điện từ nhả khi motor đã sẵn sàng kiểm soát tải.
• Trong quá trình chạy: Biến tần điều khiển tốc độ theo lệnh.
• Khi dừng: Biến tần giảm tốc và giữ kiểm soát trước khi phanh đóng.
• Sau cùng: Phanh đóng chắc, biến tần ngắt mô-men theo trình tự phù hợp.

Nếu phanh nhả trước khi motor có đủ mô-men, tải có thể tụt nhẹ hoặc giật. Nếu phanh đóng khi motor vẫn đang kéo mạnh, má phanh và cơ cấu truyền động có thể mòn nhanh hơn. Vì vậy, logic phanh là một trong những phần quan trọng nhất trong hướng dẫn cài đặt biến tần cho pa lăng.

5.4. Nhóm điện trở xả và hãm tái sinh

Khi pa lăng hạ tải, motor có thể chuyển sang trạng thái phát điện. Năng lượng này làm điện áp DC bus trong biến tần tăng lên. Nếu không có đường tiêu tán phù hợp, biến tần dễ báo lỗi quá áp OV.

Điện trở xả thường cần xem xét khi:

• Hạ tải nặng thường xuyên: Năng lượng tái sinh lớn hơn so với hạ tải nhẹ.
• Chiều cao nâng hạ lớn: Quãng hạ dài làm năng lượng tái sinh tích lũy nhiều hơn.
• Yêu cầu dừng nhanh: Thời gian giảm tốc ngắn làm điện áp tăng nhanh.
• Chu kỳ làm việc dày: Điện trở xả cần đủ công suất nhiệt, không chỉ đúng trị số ohm.

Với hệ nâng hạ lớn, tần suất cao hoặc yêu cầu tiết kiệm điện năng ở mức dự án, có thể xem xét phương án hãm tái sinh hoặc AFE theo thiết kế riêng. Tuy nhiên, bài tổng quan này chỉ nêu định hướng; lựa chọn cuối cùng cần dựa trên tính toán và tài liệu hãng.

5.5. Nhóm ngõ vào, ngõ ra và liên động an toàn

Biến tần không làm việc độc lập. Nó nhận tín hiệu từ tay bấm, điều khiển từ xa, PLC hoặc tủ điện, đồng thời phải liên động với phanh và thiết bị an toàn.

Các điểm cần kiểm tra:

• Lệnh lên/xuống: Không được đảo chiều so với tay bấm hoặc điều khiển từ xa.
• Lệnh trái/phải: Cần khớp với hướng di chuyển xe con hoặc cầu trục.
• E-Stop: Nút dừng khẩn cấp phải ngắt theo đúng thiết kế của tủ.
• Công tắc hành trình: Giới hạn trên, giới hạn dưới và giới hạn di chuyển phải hoạt động đúng.
• Relay phanh: Ngõ ra điều khiển phanh phải đúng điện áp, đúng trình tự và đúng khả năng chịu tải.
• Tín hiệu lỗi: Biến tần nên đưa tín hiệu lỗi về mạch điều khiển để tránh thiết bị tiếp tục nhận lệnh khi đã báo lỗi.

Anh, chị có thể đọc thêm bài mạch điều khiển cầu trục để có nền tảng về mạch điều khiển trong hệ cầu trục.

6. Quy trình cài đặt biến tần cho pa lăng ở mức tổng quan

Phần này không phải tài liệu đấu nối chi tiết cho từng model biến tần. Mỗi hãng có sơ đồ riêng, ký hiệu terminal riêng và nhóm thông số riêng. Tuy vậy, quy trình tổng quan dưới đây giúp anh, chị biết cần kiểm tra gì trước, trong và sau khi cài đặt.

6.1. Bước 1: Khảo sát hiện trạng

Trước khi thi công, cần ghi nhận đầy đủ:

• Model pa lăng: Dòng pa lăng, tải trọng làm việc, chiều cao nâng hạ và cấu hình xe con.
• Motor: Công suất, điện áp, dòng, tốc độ, kiểu đấu dây và tình trạng cách điện.
• Phanh: Loại phanh, điện áp phanh, bộ chỉnh lưu phanh, tình trạng má phanh và khe hở.

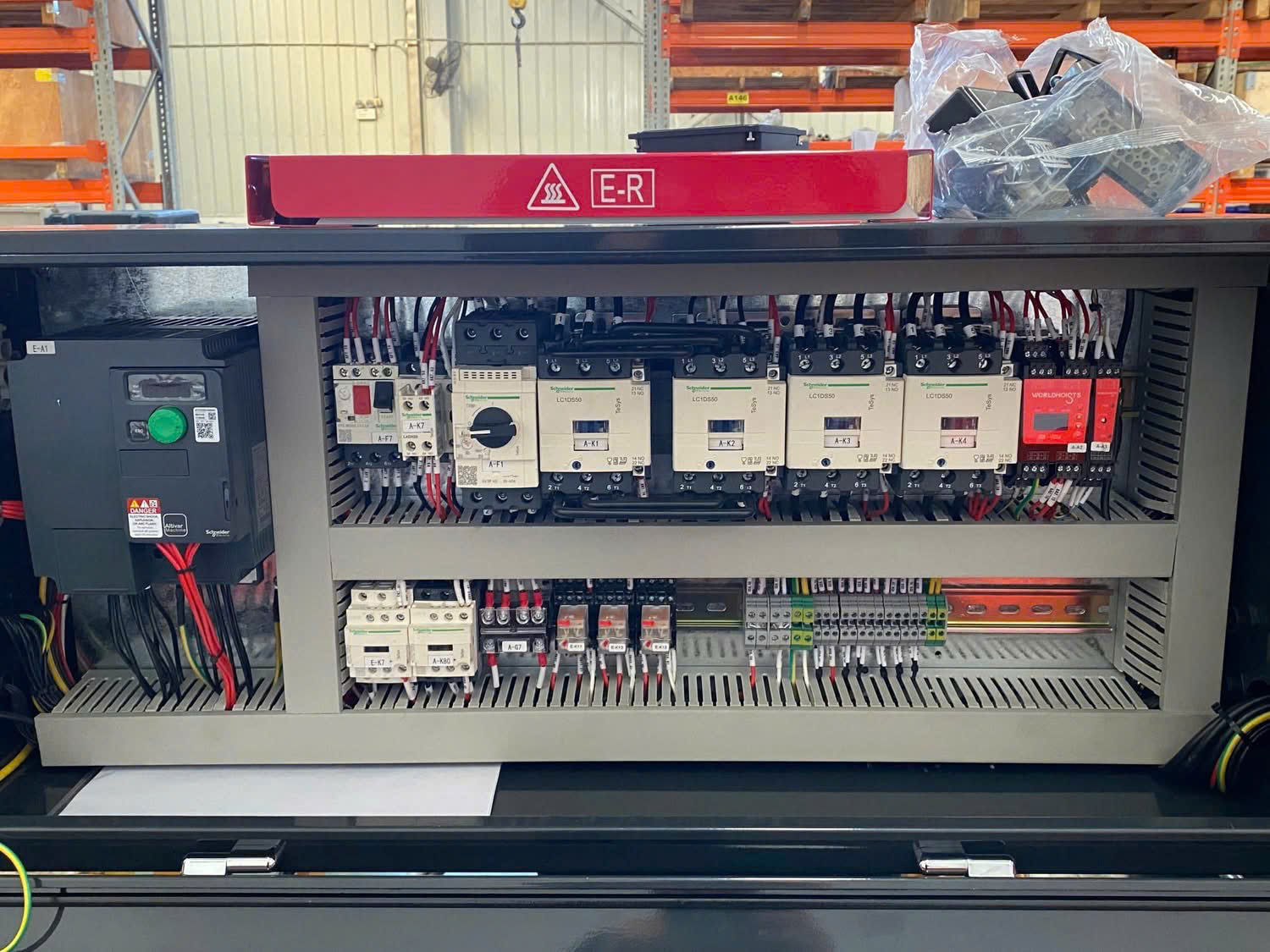

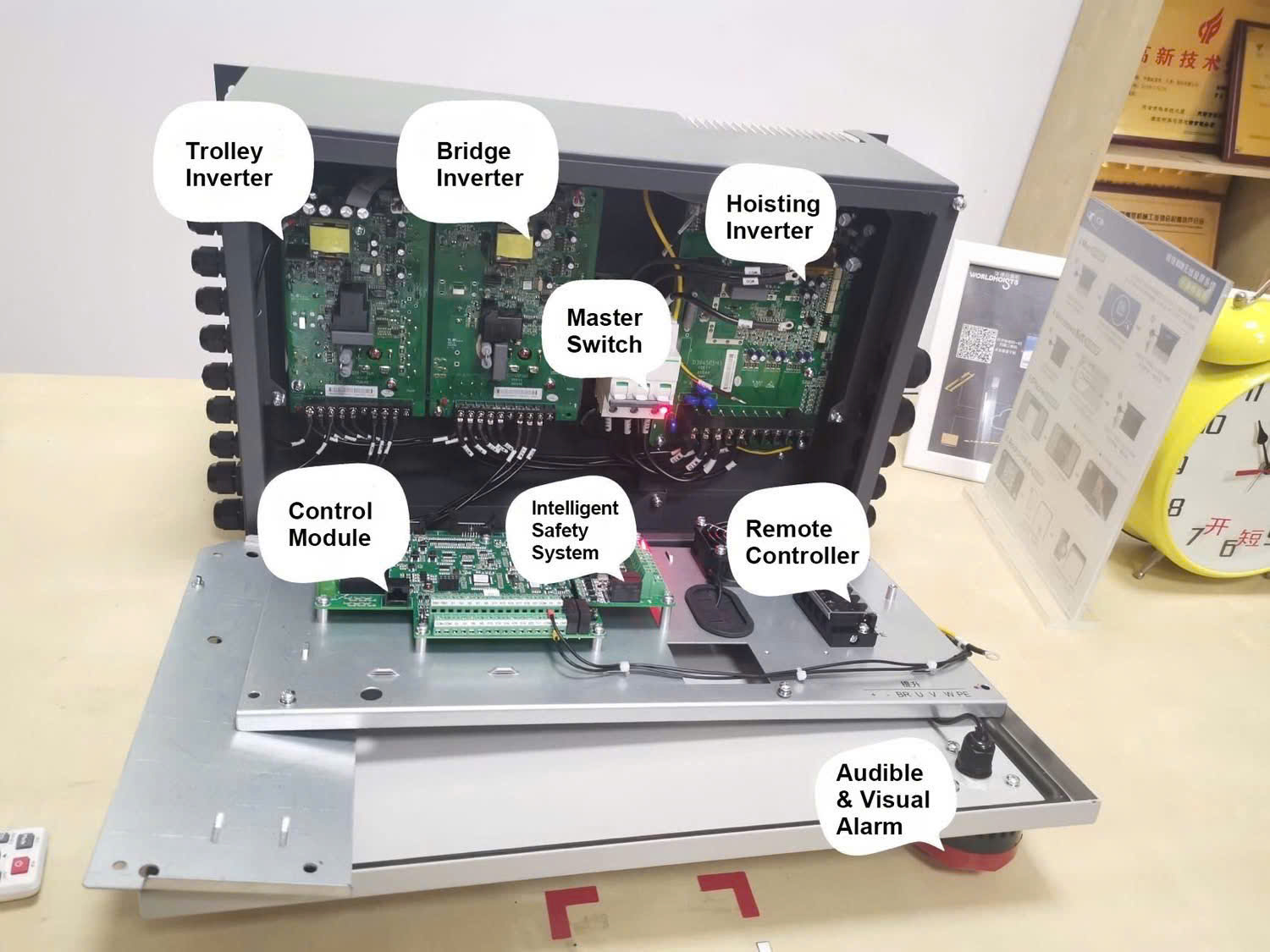

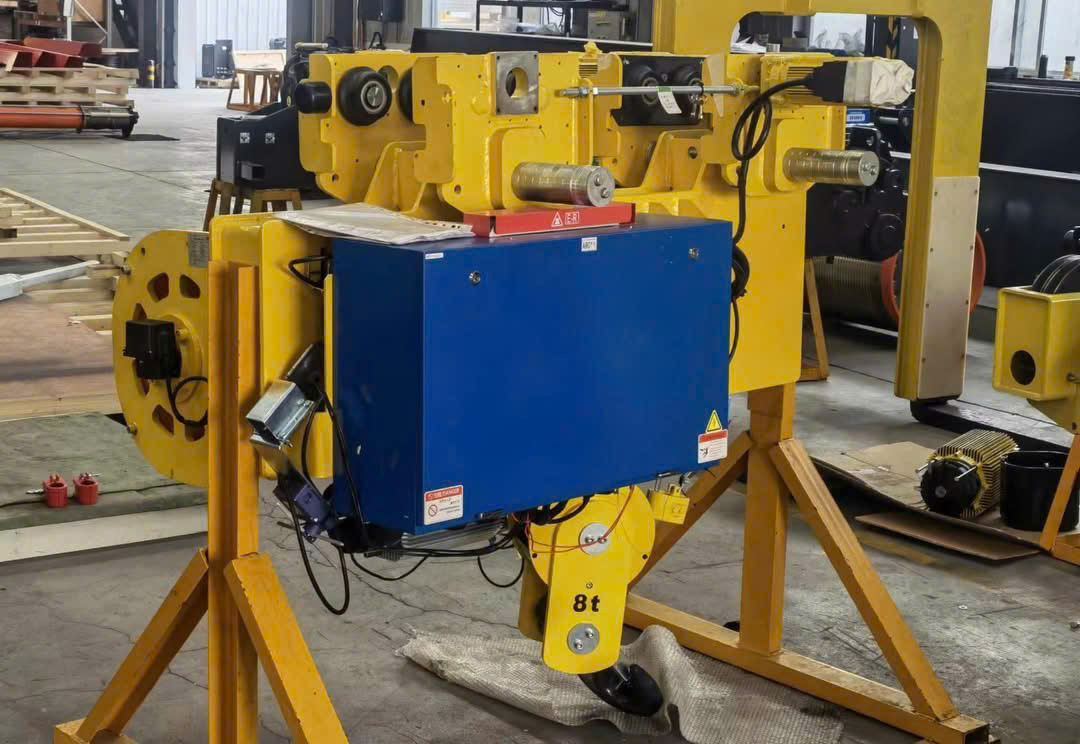

• Tủ điện: Nguồn cấp, thiết bị bảo vệ, contactor, relay, biến áp điều khiển, dây cáp và không gian lắp biến tần.
• Cơ khí: Tình trạng cáp thép, xích tải, puly, tang cuốn cáp, bánh xe con và ray.
• Nhu cầu vận hành: Tốc độ mong muốn, số cấp tốc độ, yêu cầu căn vị trí, môi trường và tần suất sử dụng.

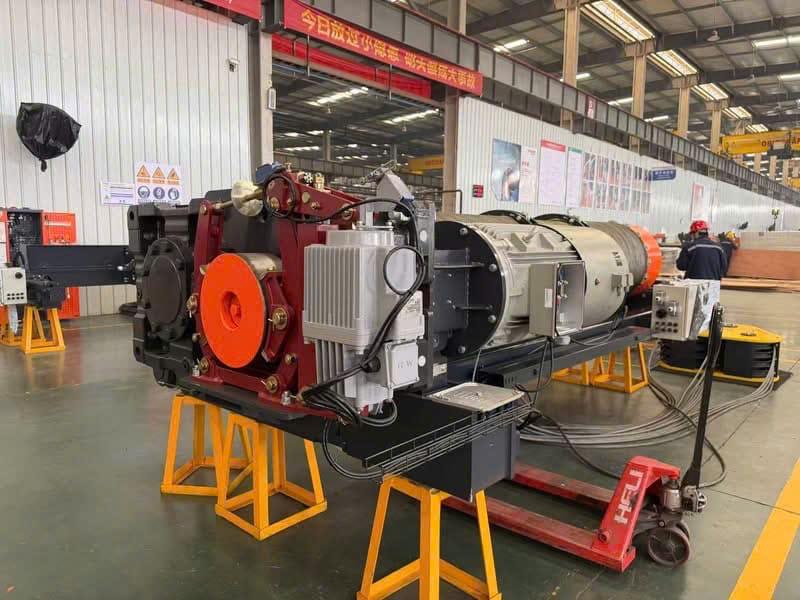

Nếu pa lăng đang có lỗi như nâng chậm, rung, trượt phanh hoặc motor nóng, cần xử lý nguyên nhân gốc trước khi lắp biến tần. Biến tần không nên được dùng để che một lỗi cơ khí hoặc lỗi phanh chưa khắc phục.

6.2. Bước 2: Chọn biến tần và phụ kiện

Sau khảo sát, kỹ thuật viên mới chọn cấu hình biến tần.

• Biến tần cho motor nâng: Ưu tiên dòng tải nặng, khả năng quá tải tốt và hỗ trợ điều khiển phanh.
• Biến tần cho motor di chuyển xe con: Ưu tiên chạy êm, dễ hiệu chỉnh ramp và phù hợp công suất motor.
• Điện trở xả: Chọn theo yêu cầu hạ tải, dừng nhanh, công suất nhiệt và tài liệu biến tần.
• Thiết bị bảo vệ: Cầu chì, MCCB, contactor, lọc nhiễu, reactor hoặc thiết bị bảo vệ khác nếu cần.
• Thông gió tủ: Bố trí khoảng cách, quạt, lọc bụi và đường đi dây hợp lý.

Với pa lăng tải lớn, pa lăng tời mở hoặc môi trường đặc biệt, SHM khuyến nghị khảo sát riêng. Không nên chọn biến tần chỉ bằng bảng công suất chung trên internet.

6.3. Bước 3: Đấu nối theo sơ đồ được duyệt

Đấu nối là công việc cần người có chuyên môn điện công nghiệp thực hiện.

Các nguyên tắc cần giữ:

• Ngắt nguồn trước khi làm việc: Kiểm tra hết điện tích còn lại theo hướng dẫn của hãng biến tần.
• Tách dây động lực và dây điều khiển: Giảm nhiễu tín hiệu và hạn chế lỗi chập chờn.
• Đấu đất đúng: Bảo vệ thiết bị và giảm nhiễu.
• Kiểm tra chiều motor: Chạy nhấp nhả không tải để xác nhận lệnh lên/xuống, trái/phải đúng.
• Không bỏ qua phanh: Phanh phải được đấu và kiểm tra theo logic điều khiển riêng.
• Không bỏ qua hành trình: Công tắc hành trình trên/dưới và hành trình di chuyển phải được thử thực tế.

Nếu anh, chị đang nâng cấp cả nhóm thiết bị điều khiển, bài điều khiển cầu trục có thể giúp đối chiếu thêm nhóm tay bấm, điều khiển từ xa và tín hiệu điều khiển.

6.4. Bước 4: Nhập thông số nền

Sau khi đấu nối, cần nhập thông số nền trước khi chạy thử.

• Thông số motor: Công suất, điện áp, dòng, tần số, tốc độ.
• Kiểu điều khiển: V/f hoặc vector tùy yêu cầu và khả năng của biến tần.
• Tốc độ tối đa/tối thiểu: Không đặt vượt giới hạn thiết kế của pa lăng nếu chưa có tính toán.
• Ramp tăng/giảm tốc: Cài giá trị ban đầu đủ mềm, sau đó hiệu chỉnh khi chạy thử.
• Dòng giới hạn: Cài phù hợp motor, tải và biến tần.
• Phanh: Cài ngõ ra phanh, thời gian nhả phanh, thời gian đóng phanh và phản hồi nếu có.
• Điện trở xả: Kích hoạt chức năng hãm và cài thông số theo tài liệu hãng.

Không nên copy toàn bộ thông số từ một pa lăng khác rồi dùng ngay. Hai pa lăng cùng tải trọng nhưng khác motor, phanh, chiều cao nâng hạ, sơ đồ đi cáp hoặc chế độ làm việc vẫn có thể cần thông số khác nhau.

6.5. Bước 5: Chạy thử không tải

Chạy thử không tải giúp phát hiện lỗi đấu dây, chiều chạy, tín hiệu phanh và công tắc hành trình trước khi đưa tải vào.

Cần kiểm tra:

• Chiều nâng/hạ: Nhấn lên thì móc phải đi lên, nhấn xuống thì móc phải đi xuống.
• Chiều trái/phải: Xe con hoặc cầu trục phải đi đúng hướng.
• Âm thanh motor: Không có tiếng gằn, rung mạnh hoặc tiếng bất thường.
• Phanh: Nhả và đóng đúng thời điểm, không cọ kéo dài.
• Hành trình: Giới hạn trên, giới hạn dưới và giới hạn di chuyển hoạt động đúng.
• Mã lỗi: Biến tần không báo lỗi khi chạy, dừng và đảo chiều.

Nếu phát hiện chiều chạy sai, không nên chỉ đảo nhanh hai dây motor khi chưa kiểm tra mạch phanh và hành trình. Với thiết bị nâng hạ, đảo sai có thể làm công tắc giới hạn không còn bảo vệ đúng chiều.

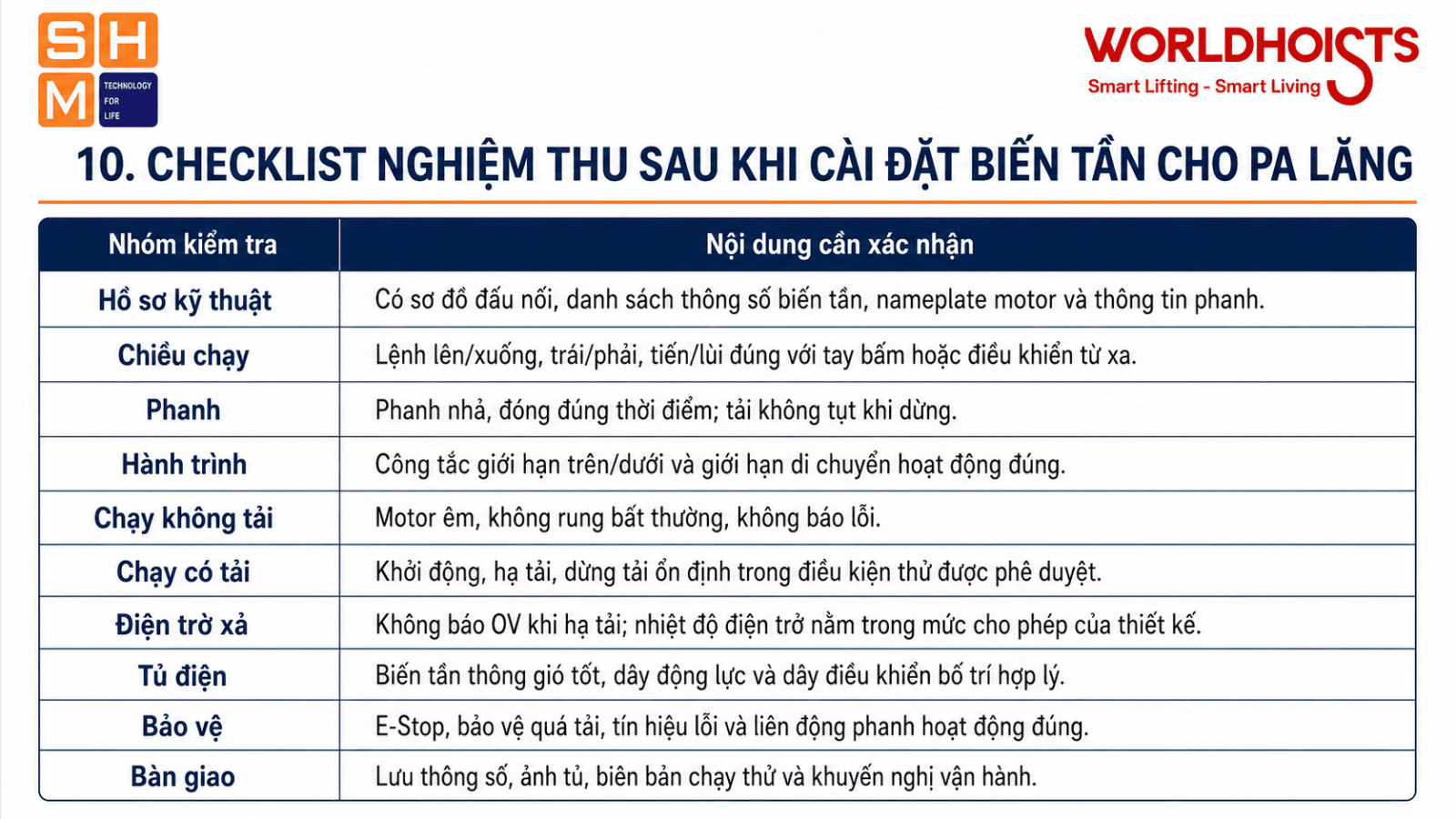

6.6. Bước 6: Chạy thử có tải và nghiệm thu

Sau khi không tải ổn định, mới thử có tải theo quy trình đã được phê duyệt. Tải thử cần phù hợp hồ sơ kỹ thuật, tiêu chuẩn áp dụng và điều kiện hiện trường.

Các điểm cần nghiệm thu:

• Khởi động có tải: Tải lên êm, không tụt nhẹ, không giật mạnh.
• Dừng có tải: Tải dừng ổn định, phanh giữ tốt, không trôi.
• Hạ tải: Không báo OV, không rung bất thường, điện trở xả không quá nóng ngoài mức cho phép.
• Đảo chiều: Không đảo chiều gấp khi tải đang dao động mạnh.
• Nhiệt độ: Motor, biến tần, điện trở xả và tủ điện không quá nóng sau chu kỳ thử.
• Hồ sơ: Lưu thông số biến tần, ảnh tủ điện, biên bản nghiệm thu, sơ đồ đấu nối và khuyến nghị vận hành.

Đây là phần nhiều hệ thống bỏ sót. Cài đặt xong mà không lưu thông số sẽ gây khó khăn khi cần bảo trì, thay biến tần hoặc phục hồi cấu hình sau lỗi.

7. Biến tần có giúp tiết kiệm điện năng cho pa lăng không?

Biến tần có thể giúp tiết kiệm điện năng trong một số điều kiện, nhưng không nên xem đây là lợi ích duy nhất hoặc cam kết cố định. Với pa lăng, lợi ích rõ hơn thường nằm ở giảm dòng khởi động, giảm sốc cơ khí, giảm rung lắc và hỗ trợ kiểm soát tốc độ.

7.1. Khi nào có thể tiết kiệm điện năng?

Biến tần có thể hỗ trợ tiết kiệm điện năng khi:

• Thiết bị chạy nhiều chu kỳ: Việc tối ưu tăng tốc, giảm tốc và tốc độ vận hành có ý nghĩa hơn.
• Có nhiều thời gian chạy nhẹ tải: Một số hệ có thể tối ưu tốc độ hoặc chế độ vận hành theo tải.
• Hệ cũ khởi động trực tiếp quá nhiều lần: Giảm dòng khởi động giúp giảm áp lực lên lưới điện và thiết bị.
• Có phương án hãm tái sinh: Với dự án phù hợp, năng lượng khi hạ tải có thể được xử lý hiệu quả hơn điện trở xả thông thường.

7.2. Khi nào không nên hứa hẹn quá mức?

Không nên nói rằng cứ lắp biến tần là tiết kiệm điện nhiều. Mức tiết kiệm phụ thuộc vào tải, chiều cao nâng hạ, tần suất vận hành, thời gian chạy, phương án hãm và cách người vận hành sử dụng thiết bị.

Với SHM, cách tư vấn trung thực hơn là: biến tần có thể giúp pa lăng vận hành êm hơn, giảm dòng khởi động và hỗ trợ tối ưu năng lượng trong điều kiện phù hợp. Để đánh giá hiệu quả thực tế, anh, chị nên ghi nhận dòng điện, số chu kỳ, tải nâng và thời gian vận hành trước và sau khi nâng cấp.

8. Lỗi thường gặp sau khi cài biến tần cho pa lăng

Nếu pa lăng báo lỗi sau khi lắp biến tần, không nên chỉ tăng giảm tham số theo cảm tính. Cần quay lại khung ba bước: xác định lỗi, hiểu nguyên nhân gốc rễ và đưa ra hướng xử lý.

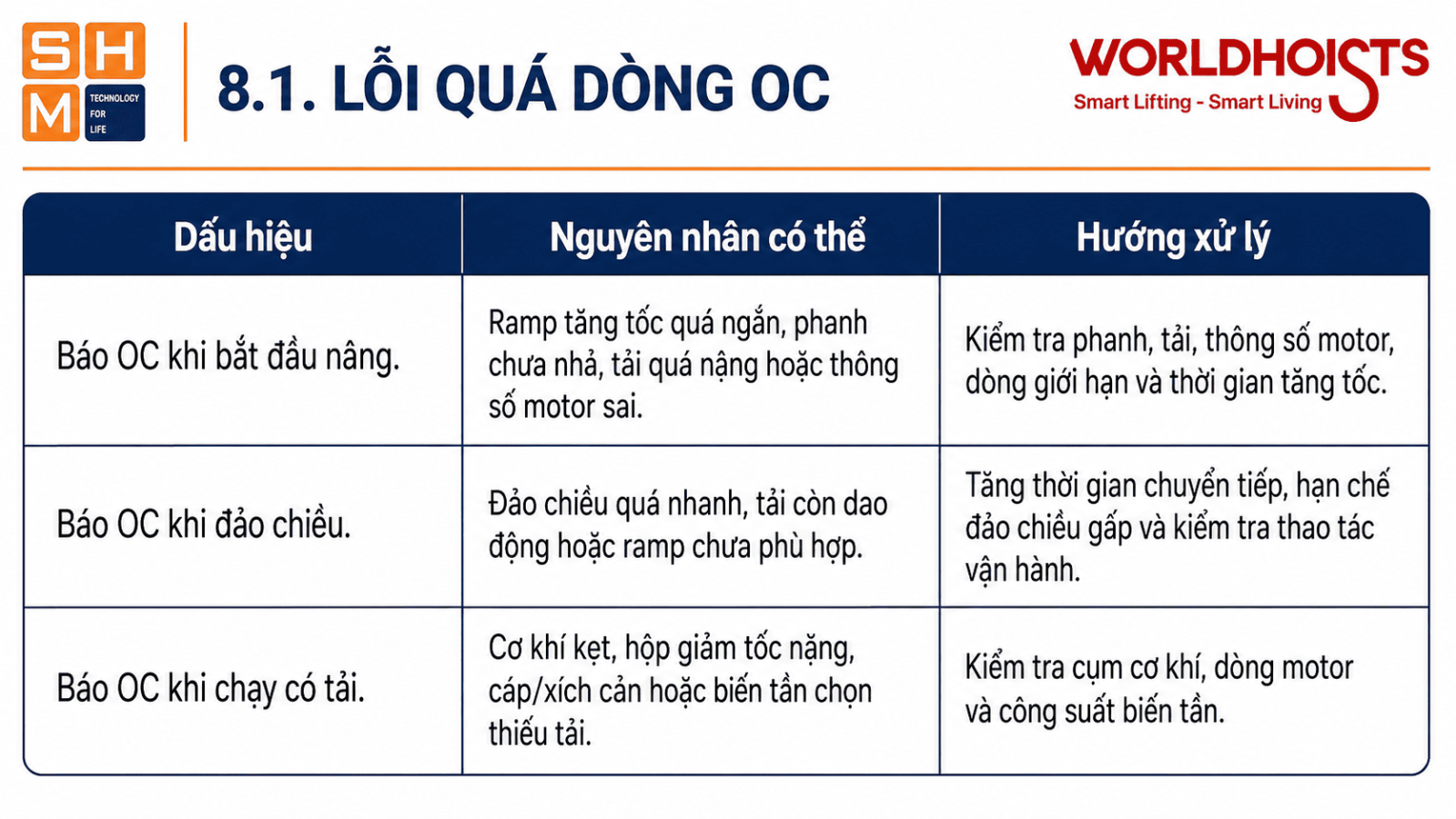

8.1. Lỗi quá dòng OC

Lỗi OC thường xuất hiện khi biến tần phát hiện dòng vượt ngưỡng.
