Trong hệ thống điện cầu trục, việc sử dụng các hệ thống truyền tải điện đóng vai trò quan trọng giúp cầu trục và các thiết bị trên cầu trục (pa lăng, động cơ dầm biên) hoạt động một cách ổn định, hiệu quả. Và một trong số những hệ điện an toàn cho cầu trục mà SHM muốn giới thiệu tới quý vị và các bạn đó chính là ray điện hộp kín. Vậy ray điện an toàn hộp kín có gì đặc biệt? Hãy cùng SHM đi vào tìm hiểu về sản phẩm này.

1. Ray điện hộp kín là gì ?

Ray điện hộp kín hay hệ ray điện an toàn hộp kín là loại ray tiếp điện cho cầu trục có thành phần cấu tạo tương đồng với ray điện an toàn cầu trục. Tuy nhiên, hệ cấp điện kiểu hộp điện kín sẽ được đặt trong một khối dạng hộp kín bằng nhựa PVC thay vì đặt trên đường rãnh (khe) như đối với hệ cấp điện an toàn ray dẫn. Điều này góp phần tăng tính an toàn về mặt truyền tải điện cũng như đảm bảo khả năng chống chịu của ray điện hộp kín trước các tác nhân có hại khác ảnh hưởng tới hệ cấp điện dạng ray điện.

2. Phân loại ray điện hộp kín

Hiện nay, SHM đang phân phối hai loại ray điện hộp kín phổ biến là ray điện hộp kín loại LCL được lắp đặt cho cầu trục, cổng trục trong các nhà máy, nhà xưởng và ray điện hộp kín MCL (có chống cháy, nổ) có thể được lắp đặt khu vực tiếp xúc ngoài trời. Cả hai loại ray điện trên đều có xuất xứ Hàn Quốc.

Ray điện hộp kín loại LCL và MCL (chống cháy) - Hàn Quốc

Ray điện hộp kín loại LCL và loại MCL (chống cháy) xuất xứ Hàn Quốc

3. Cấu tạo của ray điện hộp kín

Ray điện hộp kín Hàn Quốc loại LCL và MCL có hình thức bên ngoài giống nhau, nhưng cấu tạo bên trong lại có phần khác biệt chút. Cụ thể:

  • Ray điện hộp kín LCL có các lõi đồng được tạo hình dạng kiểu máng C để lắp ôm vào các khung chữ Y được đúc khuôn bên trong ray điện kiểu hộp.
  • Ray điện hộp kín MCL có lõi đồng đúc dạng dẹt nằm trong các khe bên trong ray điện dạng hộp.

3.1. Thành phần cấu tạo của ray điện hộp kín loại LCL

Ray điện dạng hộp kín loại LCL có cấu tạo bao gồm các phụ kiện như:

Khung ray điện hộp kín: phần khung của ray điện dạng hộp kín được chế tạo bằng PVC với dây dẫn đồng (PVC Housing w/cu), chiều dài tiêu chuẩn mỗi đoạn là 4m. Có nhiều loại chia theo pha từ 4 đến 7 pha. Đồng thời cấu tạo của ray điện hộp kín LCL cũng cho phép nó phòng ngừa sự thay đổi pha của dòng điện.

Kẹp ray điện hộp vuông (Sliding Hanger): kẹp được gắn vào để đỡ hộp điện. Đồng thời, cấu tạo của kẹp treo ray cũng được tính toán vật liệu để bù sự co giãn của ray điện kiểu hộp do sự thay đổi nhiệt độ của môi trường và trong quá trình vận hành. Đồng thời, giữ cố định ray điện trong quá trình hoạt động mà không bị rung lắc khi di chuyển, được lắp vào giá đỡ ray, chạy dọc theo chiều dài của đường ray hộp kín.

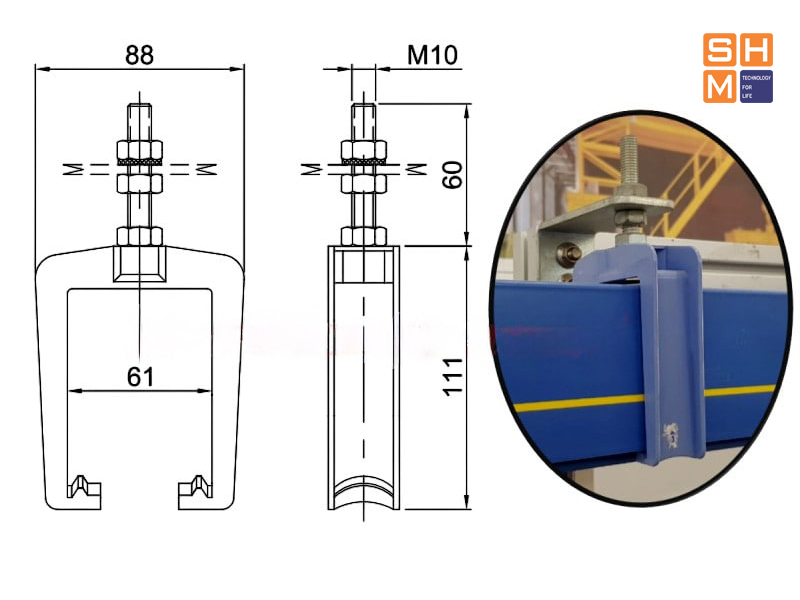

Kẹp ray điện hộp vuông (Sliding Hanger) - kích thước

Kẹp ray điện hộp vuông (Sliding Hanger) - vị trí lắp đặt và kích thước

Kẹp ray điện hộp vuông (Sliding Hanger)

Kẹp ray điện hộp vuông (Sliding Hanger)

Kẹp cố định: kẹp giữ cố định (Fixing Clamp) là một phụ kiện thành phần trong hệ thống ray điện hộp kín. Kẹp cố định này được chế tạo bằng thép mạ kẽm, ở giữa có đai ốc giúp cố định ray điện với dầm cầu trục, giúp cho ray điện cố định mà không bị rung lắc, di chuyển trong quá trình hoạt động. Ngoài ra, kẹp cũng được thiết kế để tương thích với sự giãn nở của hộp điện trong quá trình vận hành và nhiệt độ môi trường tại nơi lắp đặt thay đổi.

Mã sản phẩm: LSH 0001

Trọng lượng: 0.14kg

Kẹp cố định ray điện hộp kín LCL - Hàn Quốc

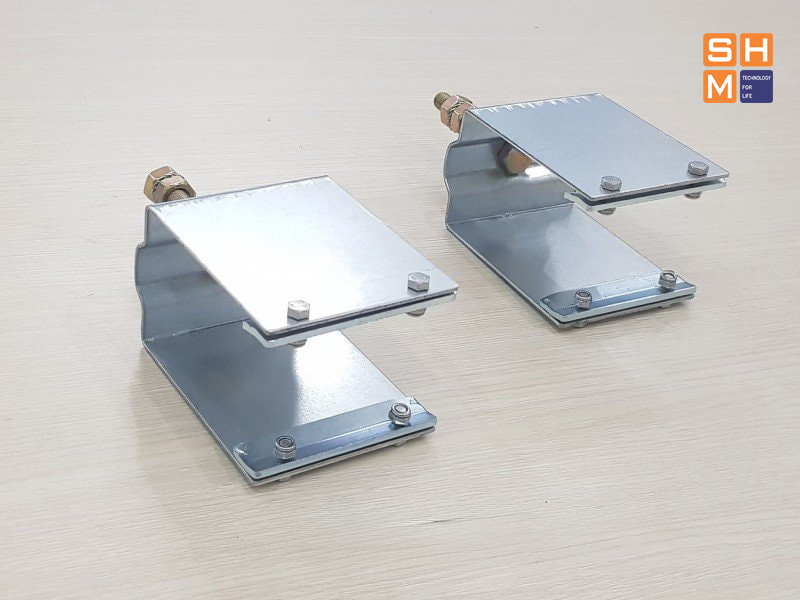

Kẹp cố định ray điện hộp kín (ảnh thực tế)

Kẹp cố định (fixing clamp) ray điện hộp kín LCL Hàn Quốc

Kích thước của kẹp cố định (fixing clamp) ray điện hộp kín LCL

Nắp chụp cuối ray điện (End Cap): nắp điện cuối ray điện giúp cho hộp điện kín hơn, giảm hiện tượng oxi hóa lõi đồng sau một thời gian sử dụng do tiếp xúc với không khí nhiều. Phụ kiện nắp cuối ray điện được làm bằng chất liệu nhựa PVC, cách điện tốt, khả năng chịu lực cao.

Nắp chụp cuối ray điện hộp kín có hai loại, tùy theo số cực:

Số cực (Poles)

Mã sản phẩm

Trọng lượng

4, 5 cực

LEC 5001

0.24 kg/m

6, 7 cực

LEC 7001

0.24 kg/m

Chụp cuối ray điện hộp vuông LCL

Nắp chụp cuối đường chạy ray điện hộp vuông LCL - Hàn Quốc

Kích thước - nắp chụp cuối ray điện hộp kín LCL (End Cap)

Thông số kích thước nắp chụp cuối ray điện

Nắp chụp cuối ray điện hộp kín và lợi ích

Công dụng của nắp chụp cuối ray điện hộp kín

Vị trí lắp nắp chụp cuối ray trong mô hình điện hộp vuông

Tay giữ chổi tiếp điện (Towing Arm): Tay giữ chổi tiếp điện này được chế tạo từ thép mạ kẽm, đảm bảo độ cứng cáp và tính thẩm mỹ. Tuy là một phụ kiện đơn giản nhưng rất hữu dụng, tinh tế giúp người dùng lắp đặt dễ dàng, đảm bảo tính động bộ, chắc chắn để lắp chổi tiếp điện và thẩm mỹ cho toàn hệ thống ray điện hộp kín.

Tay giữ chổi tiếp điện hộp kín loại đơn và loại đôi

Tay giữ chổi tiếp điện hộp kín loại đơn và loại đôi

Tay giữ chổi điện để treo trên ray điện hộp kín có 5 loại: Fork Type, Single Type, Single spring type, Double type, Triple type.

Tay giữ chổi điện - kiểu Fork

Kích thước tay giữ chổi lấy điện kiểu Fork

Tay giữ chổi điện - treo đơn - single type

Kích thước tay giữ chổi tiếp điện treo đơn chiếc (Single type)

Tay giữ chổi điện - treo đơn - single spring type

Kích thước tay giữ chổi tiếp điện treo đơn chiếc có lò xo (Single spring type)

Tay giữ chổi điện - treo đôi - double type

Kích thước tay giữ chổi tiếp điện loại treo đôi (Double type)

Tay giữ chổi điện - kiểu treo ba - triple type

Kích thước tay giữ chổi tiếp điện loại treo ba chiếc (Triple type)

Hộp đầu ray điện hộp kín (Transfer Guides): đây là phụ kiện sử dụng trong các bộ phân nhánh của ray điện, cho phép các chổi tiếp điện hộp kín có thể dịch chuyển qua lại các đường chạy (trong trường hợp sử dụng nhiều đường chạy). Hộp đầu ray điện này phù hợp cho cả hệ thống ray điện hộp kín thắng lẫn ray điện cong.

Hộp đầu điện ray hộp kín

Hộp đầu điện ray hộp kín

Chổi tiếp điện (Collector Trolley): có con lăn giúp chạy bên trong hộp tiếp điện. Ngoài ra, còn có 4 miếng đồng tiếp xúc với các thanh đồng dẫn điện bên trong hộp tiếp điện để truyền tải điện cho palăng cầu trục trong quá trình chạy dọc theo chiều dài của ray điện. Thân chổi tiếp điện làm bằng nhựa PVC được thiết kế theo tiêu chuẩn công nghiệp. Chổi điện có một sợi cáp điện tròn 1.5m (loại 1.5SQx4C) nối với thiết bị cần tải điện. Cường độ dòng điện định mức của mỗi chổi điện là 40A, trường hợp cần sử dụng dòng điện có cường độ định mức cao hơn có thể dùng kết hợp nhiều chổi điện với nhau (2 đến 3 chổi điện) bằng kết dùng kết hợp với tay giữ chổi điện (Towing Arm) trong bộ phụ kiện cho hệ ray điện hộp kín loại LCL của Hàn Quốc.

Chổi điện hộp kín cho ray điện hộp kín

Chổi tiếp điện hộp kín cho ray điện hộp kín LCL - Hàn Quốc

Chổi điện hộp kín cho ray điện hộp kín

Miếng đồng trên chổi tiếp điện dùng để tiếp xúc với thanh dẫn đồng trong hộp ray điện

Hộp cấp nguồn giữa ray điện hộp kín (Center Feed Box): phụ kiện giúp ổn định dòng điện trên các thanh dẫn trong ray điện hộp kín (tránh hiện tượng sụt áp). Đảm bảo dòng điện được truyền tải đầy đủ ở hai đầu ray điện, ổn định hiệu suất truyền tải điện. Hộp điện giữa ray thường được lắp cho các hệ thống ray điện hộp kín có chiều dài từ 100 đến 200 mét.

Trọng lượng: 0.88 kg (7 cực, 180A)

Cường độ điện áp

Mã sản phẩm + Số cực (Poles)

4 cực

5 cực

6 cực

7 cực

60A

LCF 4001

LCF 5001

LCF 6001

LCF 7001

100A

LCF 4002

LCF 5002

LCF 6002

LCF 7002

140A

LCF 4003

LCF 5003

LCF 6003

LCF 7003

180A

LCF 4004

LCF 5004

LCF 6004

LCF 7004

280A

140A x 2

LCF 2801

Hộp cấp nguồn giữa ray điện hộp kín

Hộp cấp nguồn giữa ray điện hộp kín

Hộp cấp nguồn cuối ray điện hộp kín (End Feed Box): phụ kiện này có chức năng tương tự như hộp cấp nguồn giữa ray điện hộp kín, giúp giảm hiện tượng sụt áp, đảm bảo độ ổn định và hiệu suất của dòng điện ở hai đầu ray điện.

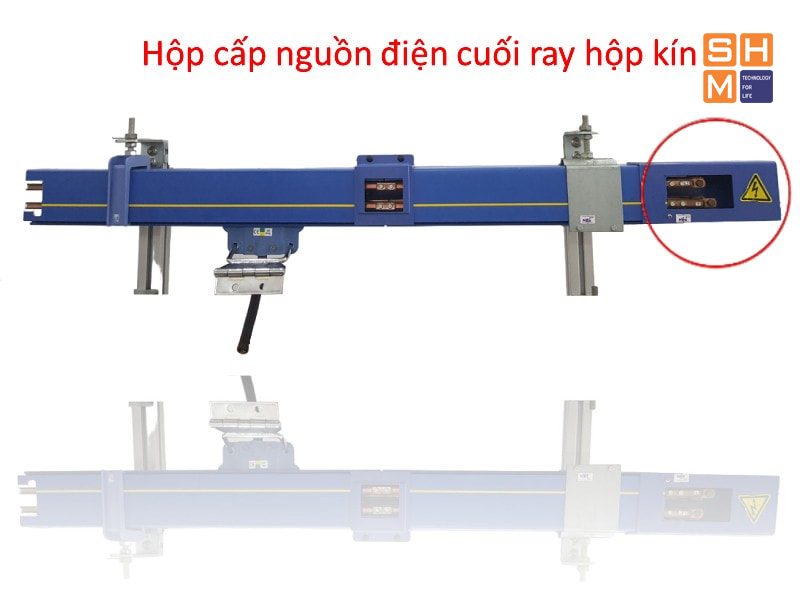

Hộp cấp nguồn điện cuối ray hộp kín - 1

Hộp cấp nguồn điện cuối ray hộp kín lắp đặt trên hệ ray điện hộp kín cầu trục

Hộp cấp nguồn điện cuối ray hộp kín và các phụ kiện

Hộp cấp nguồn điện cuối ray hộp kín và các phụ kiện

Hộp nối ray (Jointing clamp): Hộp nối ray điện dùng để nối 2 thanh ray hộp kín lại với nhau (trong trường hợp muốn kéo dài ray hộp kín) thành một đường ray có chiều dài lớn hơn (trung bình một thanh ray dài 4 mét). Phụ kiện này giúp tăng cường độ chắc chắn cho các điểm tiếp xúc giữa thanh ray chắc chắn hơn, đảm bảo hoạt động truyền tải điện và vận hành của chổi tiếp điện khi chạy trên ray điện kiểu hộp không bị vướng trong quá trình trượt lấy điện cho palăng cầu trục. Hộp nối ray được sử dụng kết hợp với các con vít nối bên các đầu thanh dẫn điện.

9. Hộp nối ray điện hộp kín Hàn Quốc

Hộp nối ray điện hộp kín Hàn Quốc

Hộp nối ray điện hộp kín LCL - Hàn Quốc - kích thước và phụ kiện

Kích thước và các phụ kiện cho hộp nối ray điện hộp kín LCL - Hàn Quốc

Hộp nối ray điện hộp kín LCL - Hàn Quốc và các phụ kiện nối đầu thanh dẫn bằng đồng

Hộp nối ray điện LCL và các phụ kiện nối các thanh dẫn bằng đồng

Nắp che bằng cao su (Rubber cover): dùng để đậy dưới khe ray điện, giảm lượng bụi trong không khí và các tác nhân bên ngoài ảnh hưởng tới các linh kiện, phụ tùng bên trong ray điện hộp kín khi không dùng tới.

Nắp đậy bằng cao su dưới đường chạy của ray điện hộp kín

Nắp đậy bằng cao su cho ray điện hộp kín khi không sử dụng

3.2. Thành phần cấu tạo của hệ ray điện hộp kín loại MCL chống cháy

Hệ ray điện hộp kín loại MCL có thành phần cấu tạo tương đồng với ray điện hộp kín loại LCL. Ngoài ra, cấp độ an toàn chống cháy của hệ ray điện này cũng tăng cường bằng cách sử dụng các vật liệu chống cháy nổ cấp độ cao.

4. Mua, thi công lắp đặt ray điện hộp kín an toàn - liên hệ ngay SHM

Với những thông tin về ray điện hộp kín trên đây được đội ngũ Marketing tham vấn ý kiến chuyên môn từ Kỹ thuật và Kinh doanh với 10 năm kinh nghiệm trong thiết kế, thi công, lắp đặt cầu trục, cổng trục. Chính vì vậy, quý khách hàng có thể yên tâm khi đặt mua các phụ kiện lắp đặt cho hệ điện cầu trục như ray điện hộp kín Hàn Quốc các loại.

Quý khách cần tư vấn về các phụ tùng hay có nhu cầu được giải đáp các thông tin liên quan tới ray điện hộp kín an toàn cho cầu trục vui lòng liên hệ với SHM theo hotline: 0983.648.885 hoặc 0967.993.186 để nhận tư vấn và báo giá tốt nhất!
