Hệ cấp điện máng C hay hệ điện ngang máng C là một tổ hợp các cấu kiện tạo thành với chức năng hỗ trợ đường dây truyền tải điện cho thiết bị nâng hạ tránh những hiện tượng như rối cáp, xoắn cáp. Mời quý vị và các bạn cùng SHM tìm hiểu chi tiết về sản phẩm hệ thống cấp điện cầu trục dạng máng C.
1. Tổng quan về hệ thống máng C đi dây cáp điện cho cầu trục
Hệ cấp điện máng C là hệ thống giúp đi dây cáp điện kiểu sâu đo (giúp dây điện treo dọc theo dầm chính cầu trục đi theo dạng gấp khúc) để cáp điện cho palăng cầu trục vận hành, cũng như di chuyển dọc theo dầm chính. Hệ cấp điện kiểu máng C này thường được dùng cho hệ điện ngang cầu trục, cổng trục.
2. Cấu tạo của hệ cấp điện máng C
Thành cấu tạo của hệ cấp điện máng C bao gồm:
2.1. Máng chữ C
Thường được làm bằng thép không gỉ, khuôn tạo hình chữ C.
Kích thước tiêu chuẩn của máng C thường là thanh dài 3m, độ dày các cạnh 30x40cm. Ray hình chữ C được lập úp lại để gắn và treo các phụ tùng đi kèm.

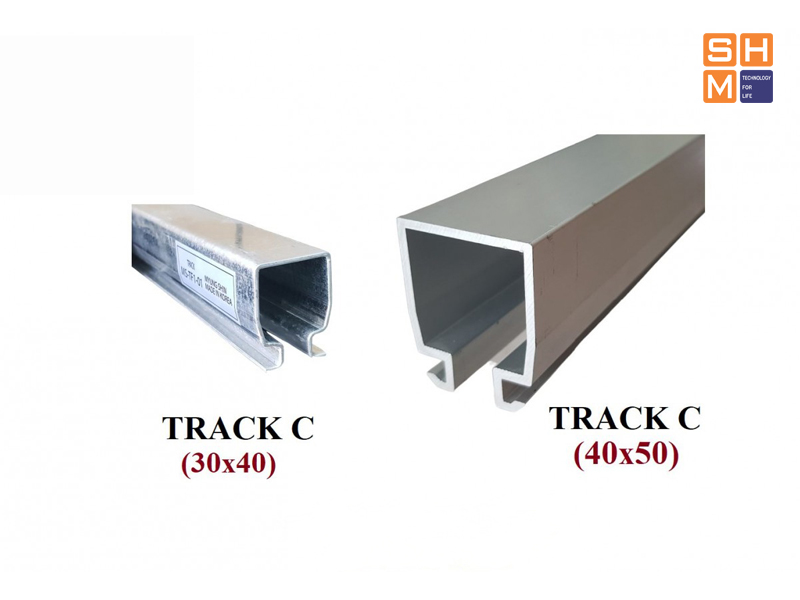

Máng chữ C trong hệ cấp điện máng C
2.2. Nối máng chữ C
Thiết kế giống máng chữ C, được đúc bằng thép không rỉ, tạo khuôn hình giống thanh máng chữ C.
Độ dài thanh nối máng C khoảng 10cm, được thiết kế với các lỗ và đai bắt vít để nối các máng lại với nhau nhằm tăng chiều khi cần thiết.

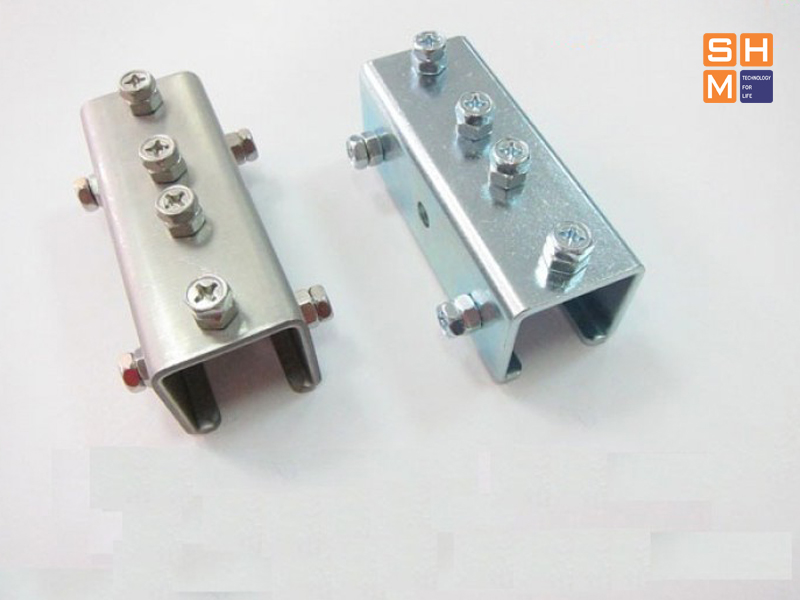

Thanh nối máng C
2.3. Kẹp máng chữ C
Đây là phụ kiện giúp cố định chữ C vào thanh dầm chính của cầu trục. Giúp máng C không bị rung lắc khi các con trượt dây cáp chuyển động bên trong máng.

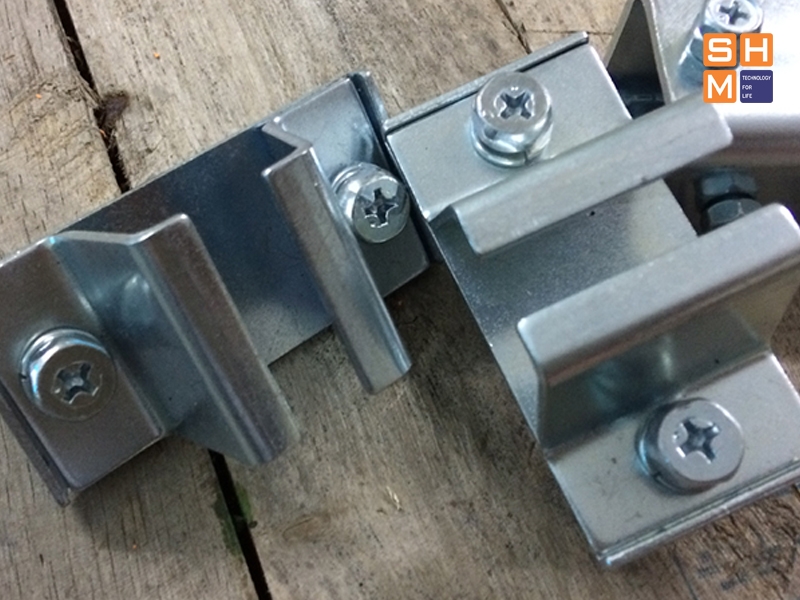

Kẹp treo máng cáp hình chữ C
2.4. Con lăn điều hướng
Con lăn điều hướng dây cáp hay con lăn hướng dẫn cáp có cấu tạo như các con lăn treo cáp thông thường nhưng kích thước lớn hơn. Con lăn điều hướng cáp có tác dụng dẫn cáp chạy dọc theo chiều dài của máng C, giúp các con lăn con chạy theo trong máng C để cáp dãn đều khi thu cáp điện hoặc chạy cáp điện theo palăng. Thông thường trong một hệ điện máng C ta chỉ cần một truly treo cáp (con lăn điều hướng) dẫn đầu trên máng C.

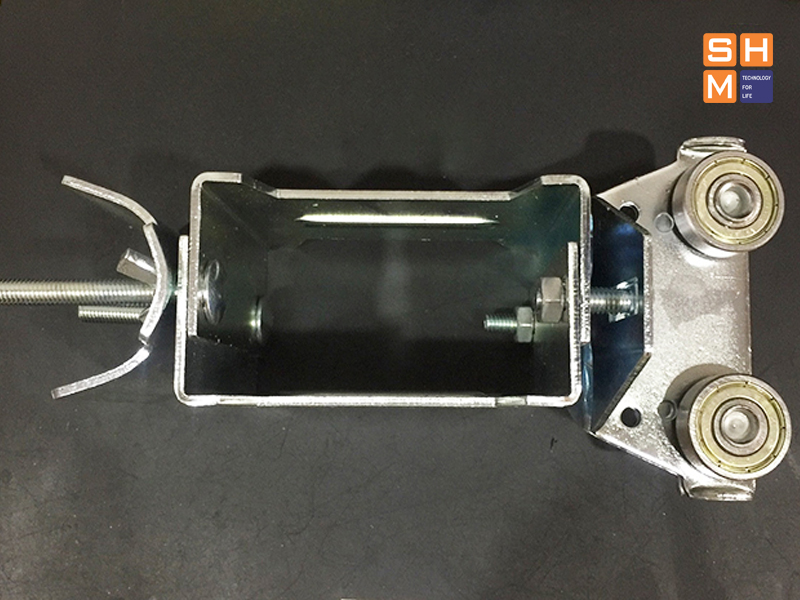

Con lăn dẫn hướng cáp trên máng C
2.5. Con lăn cáp
Con lăn cáp hay con lăn treo cáp là phụ kiện được làm bằng thép không gỉ hoặc mạ kẽm, có khả năng chịu mài mòn.
Con lăn treo cáp có hình dạng nửa ống trụ có tác dụng tạo các điểm neo cáp và giúp cáp di chuyển dọc theo mang C song song với pa lăng dịch chuyển dọc theo dầm chính. Trên một hệ điện máng C có thể có nhiều con lăn cáp.

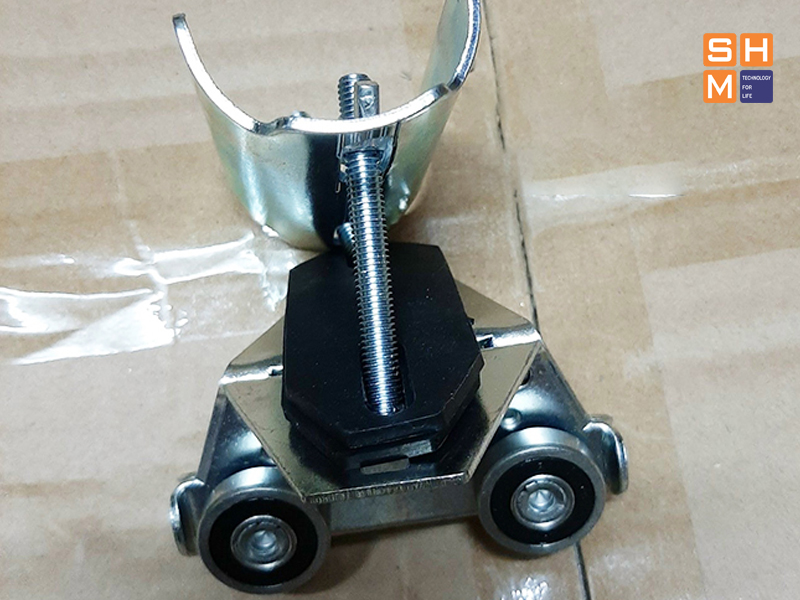

Con lăn treo cáp, giúp tạo các điểm neo cáp khi căng dây chạy dọc theo máng C
2.6. Kẹp cáp cố định
Kẹp cáp cố định hay kẹp cáp được làm bắt sắt mạ kẽm. Công dụng của kẹp cáp cố định giúp cố định cáp ở điểm đầu và điểm cuối trên máng C, giúp cáp không bị trôi khỏi máng. Chính vì vậy, trên hệ điện ngang cầu trục thường chỉ cần một kẹp cáp (track clamp) ở cuối đường chạy máng C.

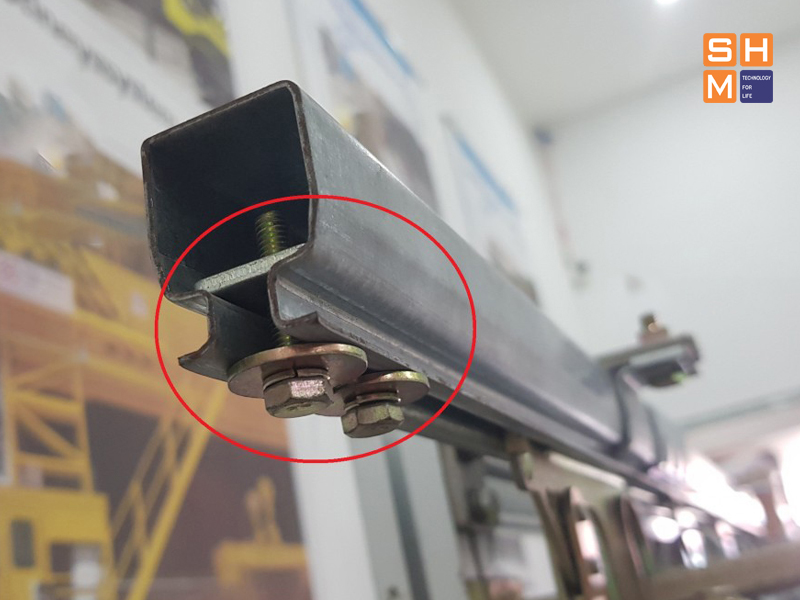

Kẹp cáp cố định hay còn gọi là chặn đầu cuối cáp trên máng C
3. Chức năng của hệ điện máng C trong cầu trục
Một số chức năng của hệ cấp điện ngang kiểu máng C có thể kể đến như:
-
Đảm bảo quá trình truyền tải điện của dây cáp điện trên máng điện diễn ra ổn định.
-
Dẫn dây cáp điện một cách an toàn, hiệu quả.
-
Giúp quá trình thu cáp và căng cáp trên máng C diễn ra một cách mượt mà với sự hỗ trợ của các con lăn cáp và con lăn điều hướng cáp.
-
Con lăn điều hướng cáp giúp dẫn đầu dây cáp chạy và các con lăn con sẽ trượt và dàn đều dây cáp khi triển khai căng cáp hoặc thu cáp giống như động tác của con sâu đo. Cơ chế triển khai và thu cáp này giúp cáp không bị xoắn, rối cáp gây sự cố chập cháy điện.
4. Ưu điểm khi thiết kế hệ cấp điện máng C cho hệ điện ngang cầu trục
Một số ưu điểm khi lựa chọn hệ điện máng C làm hệ điện ngang cho cầu trục mà SHM đúc kết lại thông qua nhiều dự án triển khai thi công hệ điện cầu trục có thể kể đến như:
Không lấn chiếm thêm không gian hoạt động, vận hành của cầu trục trong phạm vi nhà xưởng, nhà máy.
-
Lắp đặt đơn giản.
-
Bảo dưỡng ít.
-
Cấu tạo đơn giản nhưng lại hiệu quả trong việc khắc phục nhược điểm cố hữu của cáp treo cầu trục.
-
Tiết kiệm chi phí bảo dưỡng do cấu tạo từ các phụ kiện đơn giản.
-
Vận hành quá trình triển khai và thu dây cáp điện an toàn nhờ các con lăn và con lăn dẫn hướng cáp trên máng C chạy song song với dầm chính cầu trục. Tránh hiện tượng xoắn, rối cáp, đứt gãy cáp gây hỏng dây hoặc nguy cơ chập điện.
