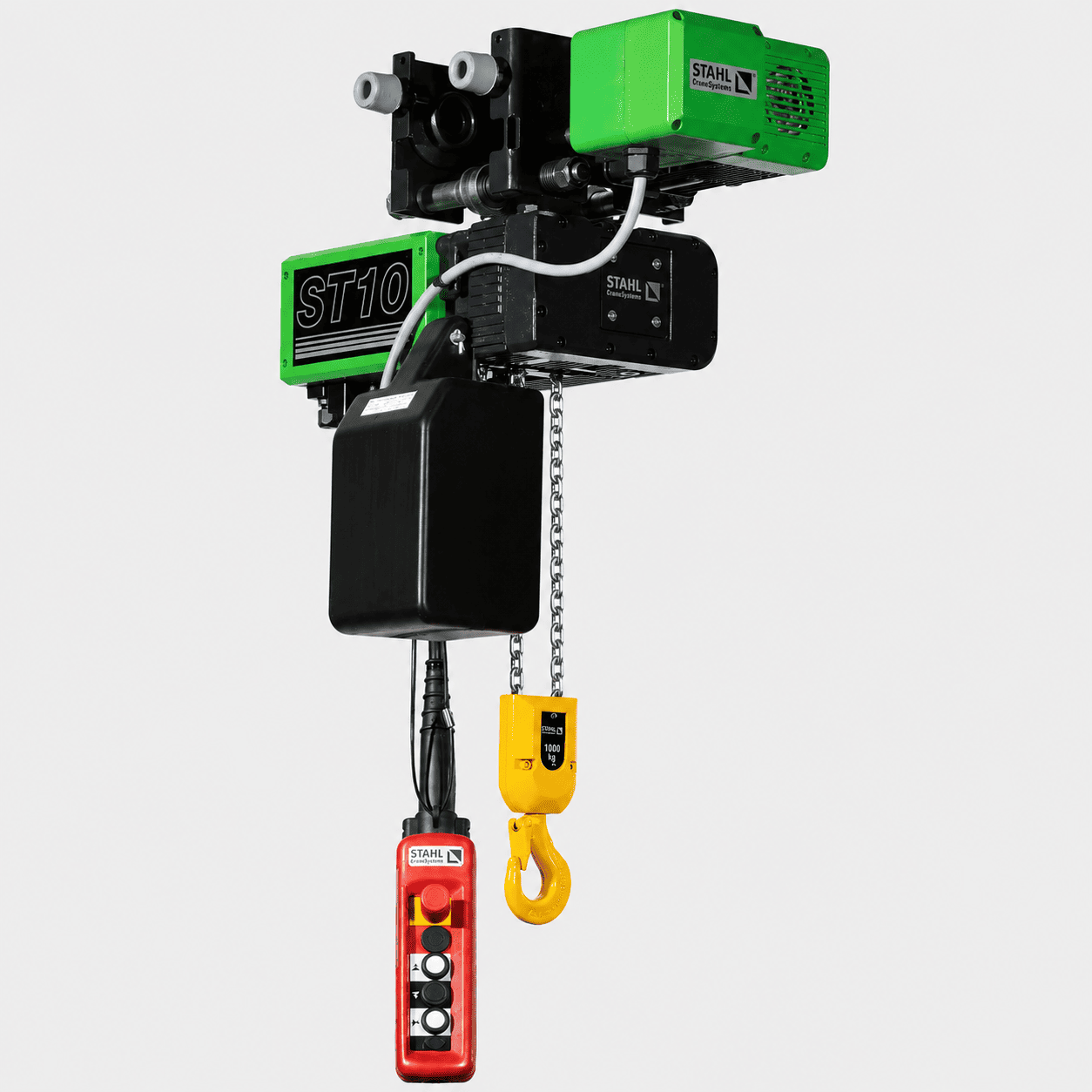

STAHL ST1004 là pa lăng xích điện tải trọng làm việc 800 kg. Hai phiên bản gồm ST1004-8 một cấp tốc độ và ST1004-8/2 hai cấp tốc độ.
Cả hai sử dụng cấu hình số nhánh xích 2/1, chế độ làm việc M5, motor E21 và xích tải 5×16 mm.

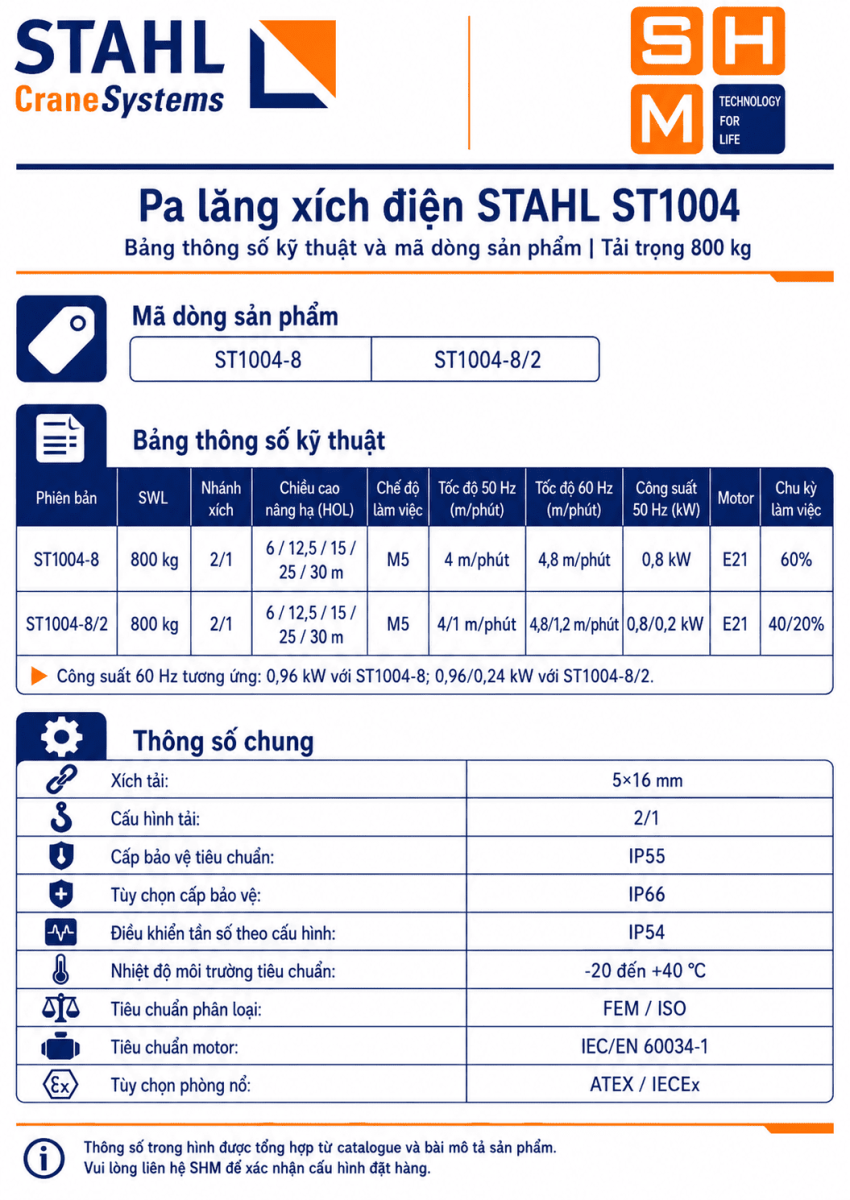

Bảng thông số kỹ thuật ST1004
Ở 60 Hz, công suất tương ứng là 0,96 kW với ST1004-8 và 0,96/0,24 kW với ST1004-8/2.
ST1004-8 và ST1004-8/2
ST1004-8 là phiên bản nâng một cấp tốc độ, đạt 4 m/phút tại 50 Hz ở cấu hình 800 kg – 2/1.
ST1004-8/2 cung cấp hai cấp tốc độ 4/1 m/phút tại 50 Hz. Tốc độ thấp phù hợp với các thao tác cần tiếp cận hoặc căn chỉnh tải chậm hơn.
Phiên bản một cấp có chu kỳ làm việc 60%, còn phiên bản hai cấp có chu kỳ 40/20%.
Xích tải và cấu hình lắp đặt
ST1004 sử dụng xích tải 5×16 mm. Thiết bị có thể được cấu hình lắp cố định, xe con đẩy tay hoặc xe con điện.
Chiều cao nâng hạ (HOL), bề rộng cánh dầm và tốc độ di chuyển xe con cần được xác định theo phương án lắp đặt.
Phanh, bảo vệ và tiêu chuẩn
Thông số phanh phụ thuộc cụm motor/phanh theo cấu hình. Các tùy chọn bảo vệ quá tải và điều khiển được lựa chọn theo yêu cầu hệ thống.
Các thông số môi trường và tiêu chuẩn gồm:
-
IP55 tiêu chuẩn.
-
IP66 tùy chọn.
-
Thiết bị điều khiển tần số: IP54 theo cấu hình.
-
Nhiệt độ môi trường tiêu chuẩn: -20 đến +40 °C.
-
Chế độ làm việc phân loại theo FEM/ISO.
-
Motor có phân loại nhiệt F/H theo IEC/EN 60034-1.
-
Có tùy chọn phiên bản phòng nổ ATEX/IECEx.
Marking phòng nổ cần được xác định theo cấu hình đặt hàng cụ thể.
Hướng dẫn chọn ST1004
ST1004-8 phù hợp khi quy trình chỉ cần một cấp tốc độ. ST1004-8/2 phù hợp khi cần thêm tốc độ chậm để kiểm soát quá trình đặt và căn chỉnh tải.
Trước khi đặt hàng, nên xác định chiều cao nâng hạ, kiểu lắp hoặc xe con, nguồn điện, môi trường vận hành và yêu cầu bảo vệ.
Câu hỏi thường gặp
ST1004-8 nâng 800 kg với tốc độ bao nhiêu?
4 m/phút tại 50 Hz và 4,8 m/phút tại 60 Hz.
ST1004-8/2 có tốc độ chậm bao nhiêu?
1 m/phút tại 50 Hz ở cấu hình 800 kg – 2/1.
ST1004 sử dụng chế độ làm việc nào?
M5.
ST1004 dùng xích tải nào?
Xích tải 5×16 mm.
