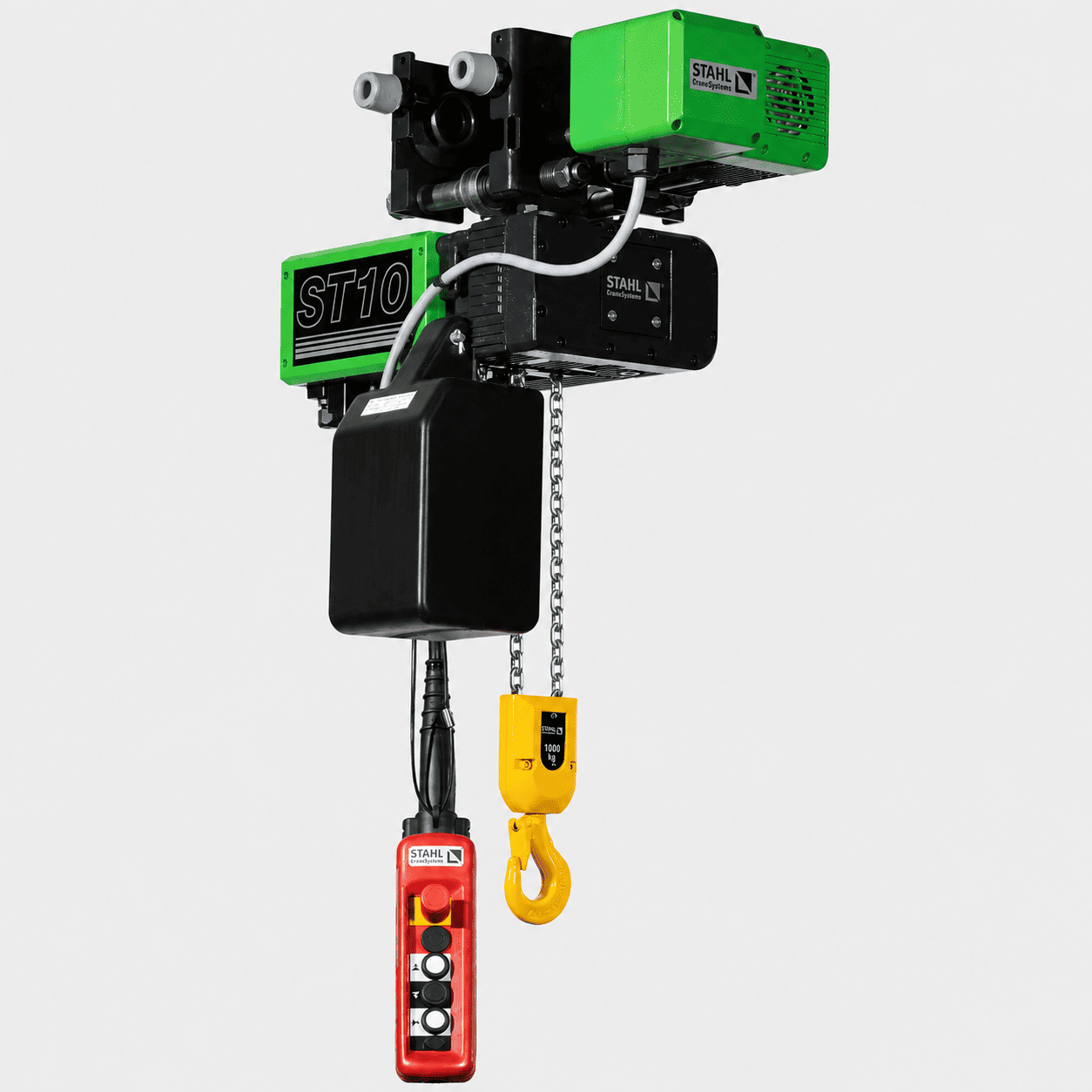

STAHL ST1002 là pa lăng xích điện thuộc dòng ST với các cấu hình tải trọng 250 kg và 500 kg. Nhóm sản phẩm gồm ST1002-16/4, ST1002-25/6.3, ST1002-8 và ST1002-8/2.
Ở tải 250 kg, thiết bị sử dụng cấu hình số nhánh xích 1/1. Ở tải 500 kg, ST1002 sử dụng cấu hình 2/1.

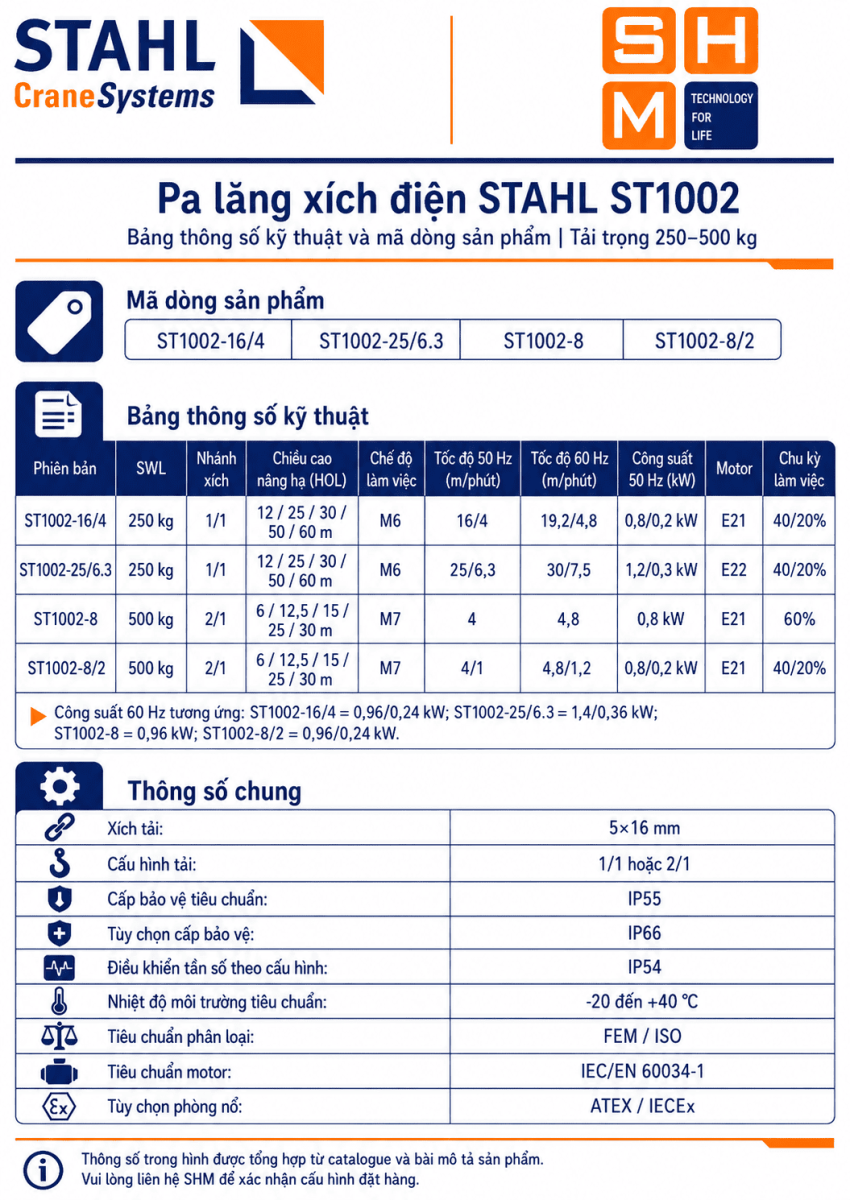

Bảng thông số kỹ thuật ST1002
Công suất ở 60 Hz tương ứng là 0,96/0,24 kW; 1,4/0,36 kW; 0,96 kW và 0,96/0,24 kW.
Thông số kỹ thuật của pa lăng STAHL ST1002
Các lựa chọn tốc độ và motor
Ở tải 250 kg – 1/1, ST1002-16/4 cung cấp hai cấp tốc độ 16/4 m/phút với motor E21. ST1002-25/6.3 có tốc độ cao hơn, 25/6,3 m/phút tại 50 Hz và sử dụng motor E22.
Ở tải 500 kg – 2/1, ST1002-8 có tốc độ nâng 4 m/phút, còn ST1002-8/2 có hai cấp 4/1 m/phút tại 50 Hz. Hai cấu hình 500 kg được phân loại chế độ làm việc M7.
Xích tải và cấu hình lắp
ST1002 sử dụng xích tải 5×16 mm. Pa lăng có thể lắp cố định hoặc kết hợp xe con đẩy tay, xe con điện theo yêu cầu hệ thống.
Chiều cao nâng hạ (HOL), tốc độ di chuyển xe con và bề rộng cánh dầm được lựa chọn theo phương án lắp đặt.
Cấp bảo vệ và tiêu chuẩn
-
IP55 tiêu chuẩn.
-
IP66 tùy chọn.
-
Thiết bị điều khiển tần số: IP54 theo cấu hình.
-
Nhiệt độ môi trường tiêu chuẩn: -20 đến +40 °C.
-
Chế độ làm việc theo FEM/ISO.
-
Motor có phân loại nhiệt F/H theo IEC/EN 60034-1.
-
Có tùy chọn phiên bản ATEX/IECEx.
Thông số phanh, bảo vệ quá tải và marking phòng nổ phụ thuộc cấu hình cụ thể.
Hướng dẫn lựa chọn ST1002
Với tải 250 kg, ST1002-16/4 phù hợp khi cần hai cấp tốc độ 16/4 m/phút; ST1002-25/6.3 đáp ứng nhu cầu tốc độ cao hơn.
Với tải 500 kg, ST1002-8 phù hợp khi một cấp tốc độ là đủ, còn ST1002-8/2 bổ sung tốc độ chậm 1 m/phút tại 50 Hz.
Khi lựa chọn cần xác định tải trọng, tốc độ nâng, chiều cao nâng hạ, chế độ làm việc, kiểu xe con và môi trường.
Thông số kỹ thuật của pa lăng STAHL ST0503 trong catalouge nhà sản xuất
Câu hỏi thường gặp
ST1002-8 ở 500 kg có tốc độ bao nhiêu?
4 m/phút tại 50 Hz và 4,8 m/phút tại 60 Hz.
ST1002 dùng xích tải nào?
Xích tải 5×16 mm.
ST1002 có cùng chế độ làm việc ở 250 và 500 kg không?
Không. Các cấu hình 250 kg trong bảng là M6, còn các cấu hình 500 kg là M7.
ST1002 có phiên bản phòng nổ không?
Có tùy chọn ATEX/IECEx; marking cần xác định theo cấu hình đặt hàng.
