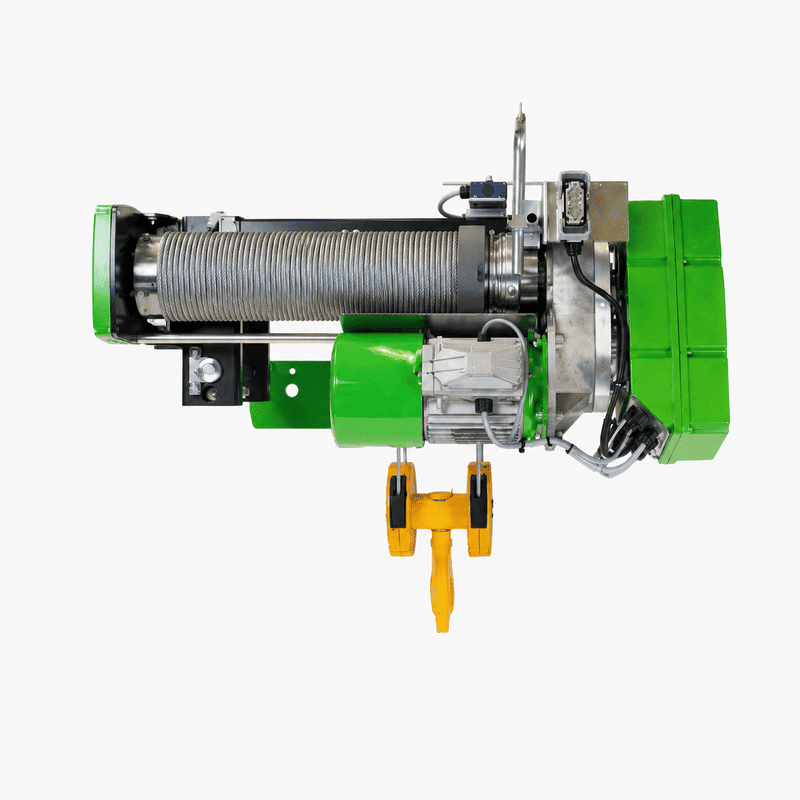

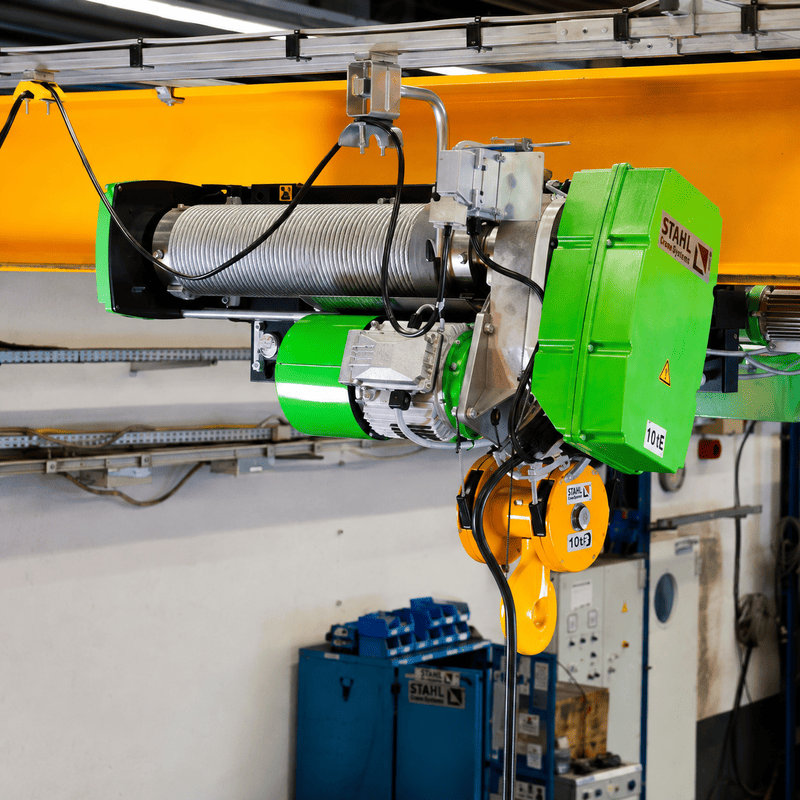

STAHL SXD5025 là pa lăng cáp điện thu móc cao của STAHL CraneSystems, được SHM phân phối tại Việt Nam. Mã này có tải trọng làm việc 10.000 kg, sơ đồ đi cáp 4/1, bộ truyền cáp M5 và cơ cấu M4/5* theo tài liệu kỹ thuật 2025 của STAHL. Thiết kế xe con chạy dầm đơn có chiều cao chiếm chỗ thấp, phù hợp với nhà xưởng cần tăng vùng nâng hữu ích dưới dầm.
Phân biệt SXD5025 và SXF5025: SXD5025 dùng động cơ đổi cực hai cấp tốc độ; SXF5025 dùng biến tần Magnetek, điều khiển vô cấp và DLS/Ultra-Lift theo tải.

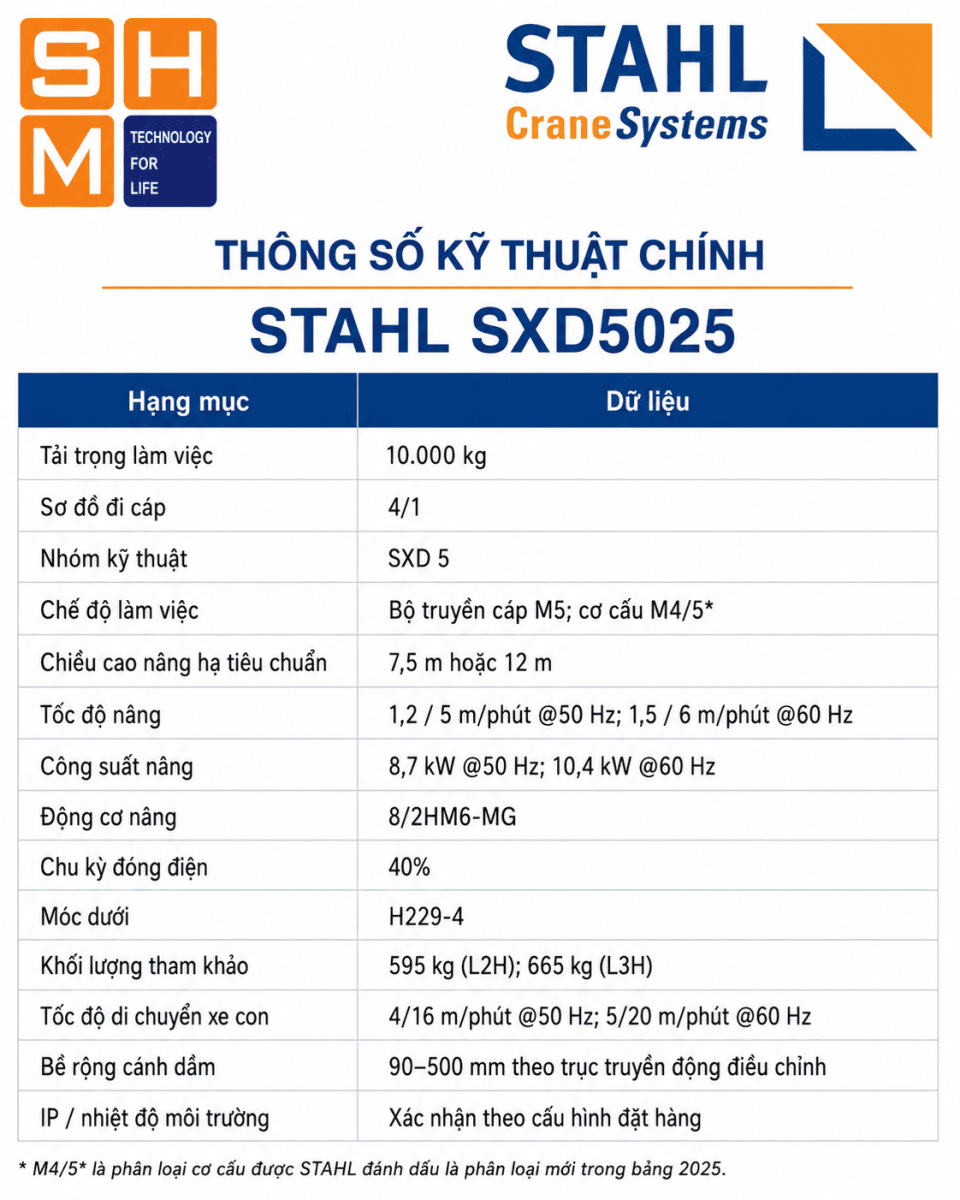

Thông số kỹ thuật chính của STAHL SXD5025
* M4/5* là phân loại cơ cấu được STAHL đánh dấu là phân loại mới trong bảng thông số kỹ thuật.
Cấu hình tải trọng và sơ đồ đi cáp
Cấu hình chính của SXD5025 là 10.000 kg – 4/1. Với pa lăng cáp điện, tải trọng phải được đọc cùng sơ đồ đi cáp vì số nhánh cáp ảnh hưởng tới lợi thế cơ học, tốc độ của móc và kích thước cụm nâng. Do đó, không nên chọn thiết bị chỉ dựa trên con số tải trọng hoặc tên mã.
Chế độ M5/M4/5* mô tả cường độ làm việc theo phân loại kỹ thuật; đây không phải “tốc độ làm việc”. Khi chốt cấu hình, cần xét phổ tải, số chu kỳ nâng và thời gian vận hành thực tế.
Tốc độ, động cơ và cơ chế điều khiển

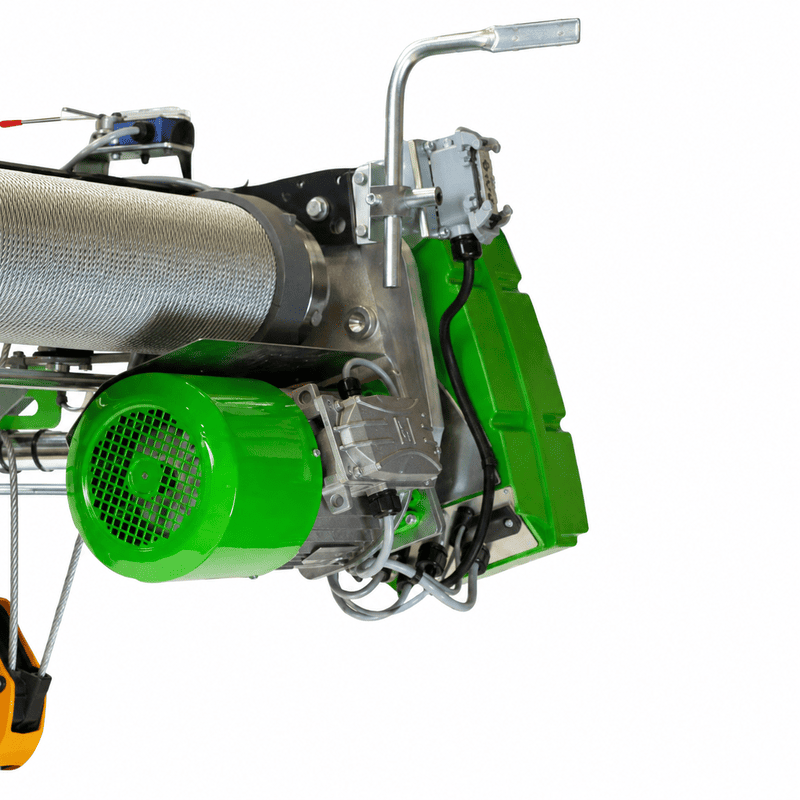

SXD5025 dùng động cơ 8/2HM6-MG, công suất 8,7 kW @50 Hz; 10,4 kW @60 Hz và hai cấp tốc độ nâng 1,2 / 5 m/phút @50 Hz; 1,5 / 6 m/phút @60 Hz. Cấp nhanh phục vụ chu kỳ nâng chính; cấp chậm hỗ trợ căn chỉnh vị trí tải. Tốc độ di chuyển xe con là 4/16 m/phút @50 Hz; 5/20 m/phút @60 Hz. Cấu hình này phù hợp khi người dùng ưu tiên cơ chế điều khiển trực tiếp, rõ ràng và không cần tốc độ nâng biến thiên liên tục.
Thiết kế thu móc cao, xe con và bảo trì

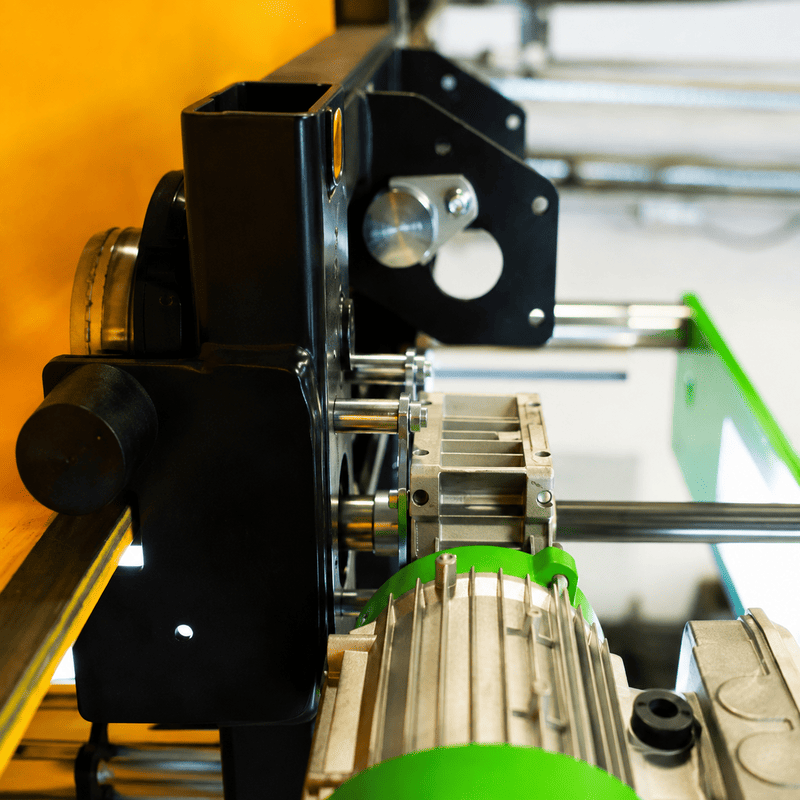

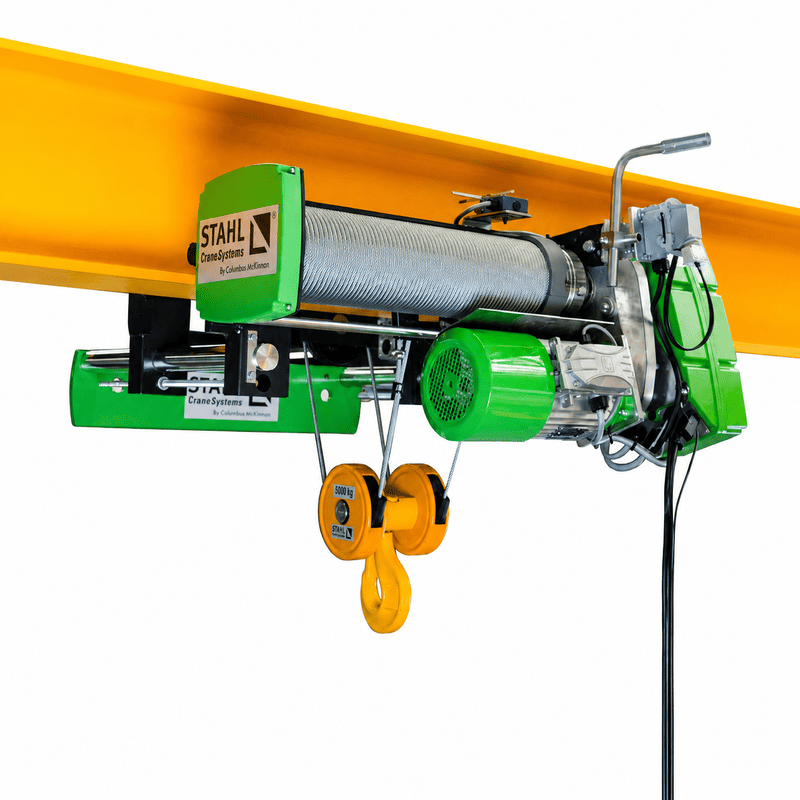

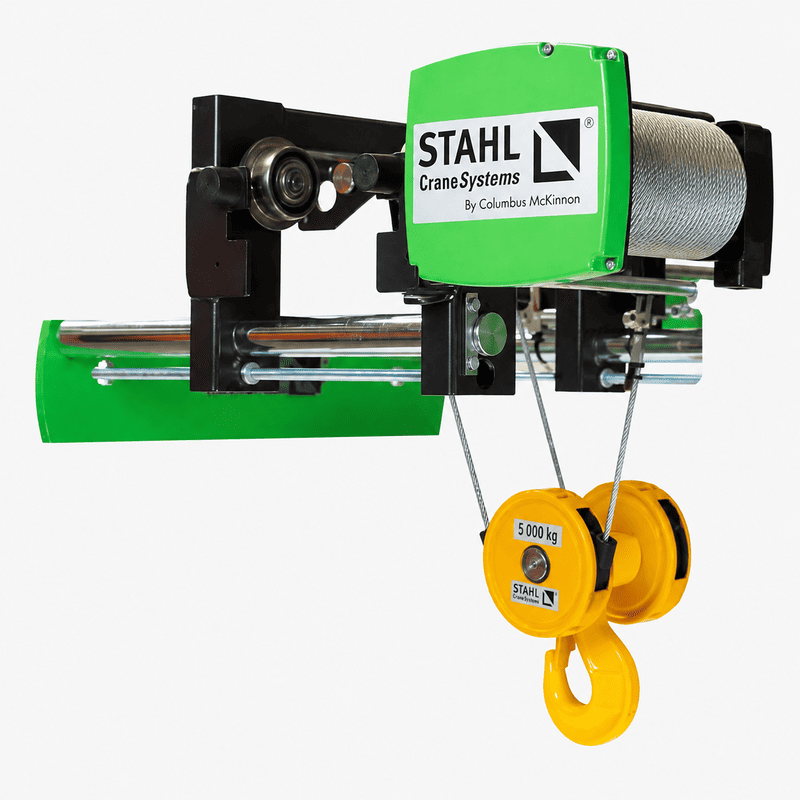

Dòng SXD/SXF sử dụng xe con KE-X cho hệ ray đơn/cầu trục dầm đơn. Trục truyền động hai phía phân bố lực sang hai bên xe con và có thể điều chỉnh cho bề rộng cánh dầm 90–500 mm. Thiết kế gọn giúp giảm kích thước tiếp cận và tối ưu khoảng cách từ móc đến dầm.
Chiều cao nâng hạ tiêu chuẩn trong catalogue là 7,5 m hoặc 12 m. Khối lượng tham khảo của SXD5025 là 595 kg (L2H); 665 kg (L3H); khi lập bản vẽ cần giữ đúng cơ sở L2H/L3H thay vì dùng một con số chung cho mọi chiều dài tang.

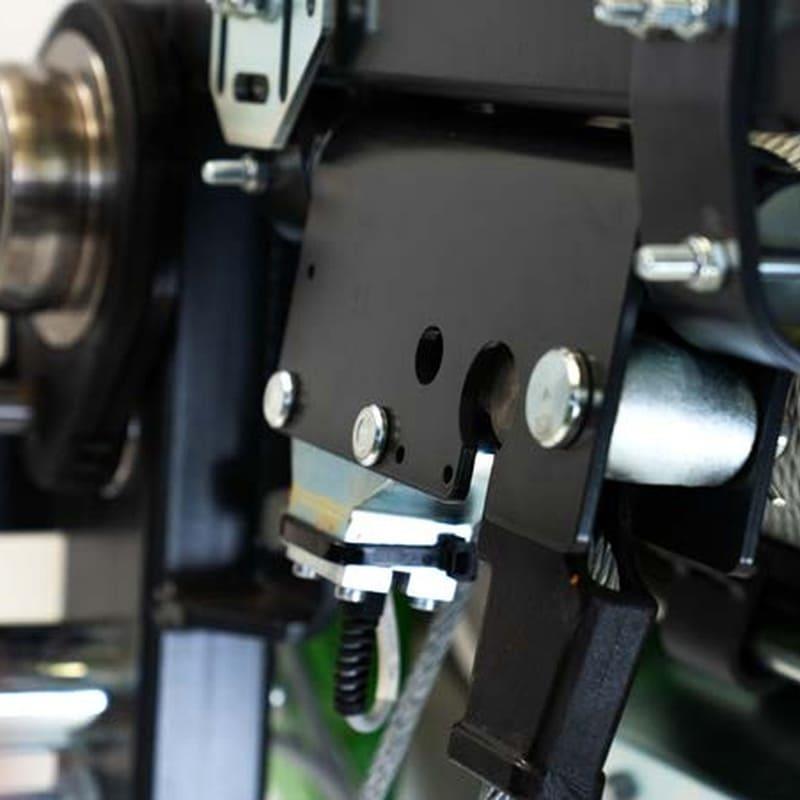

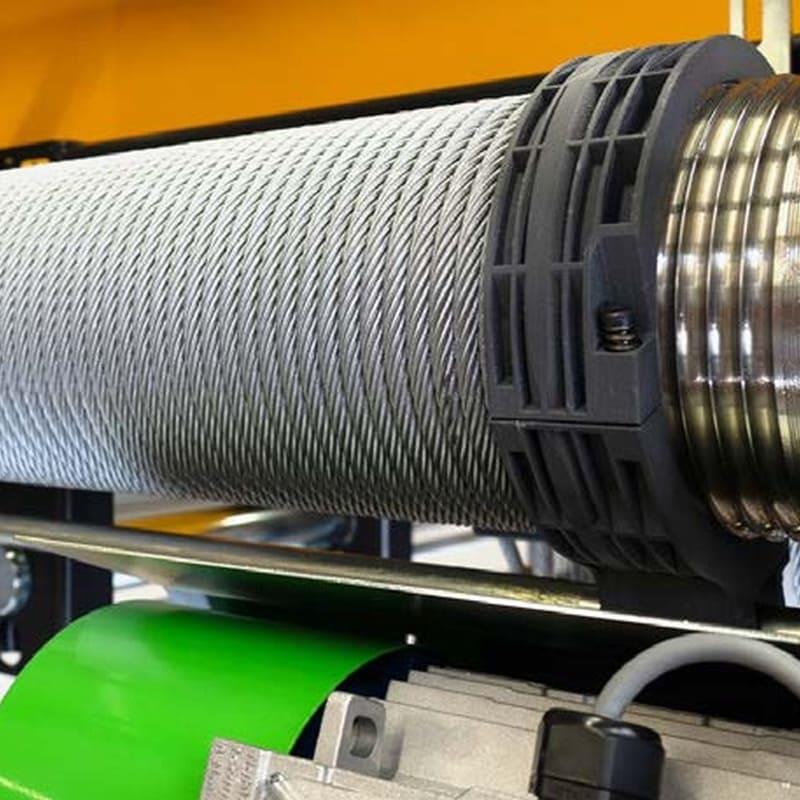

Hệ thống SLE hỗ trợ quản lý điều khiển và động cơ, đồng thời hạn chế tải cơ học do thao tác đóng/ngắt ngắn liên tục. Bảo vệ quá tải điện tử đo tại điểm neo cáp, kết hợp giám sát nhiệt và công tắc giới hạn hành trình nâng. Dẫn hướng cáp dạng vòng kín 360° và lò xo căng giúp giữ cáp ổn định trong rãnh tang; hệ thống bảo vệ chống kẹt tay tăng an toàn tại khu vực cáp và móc.
Ứng dụng và hướng dẫn lựa chọn

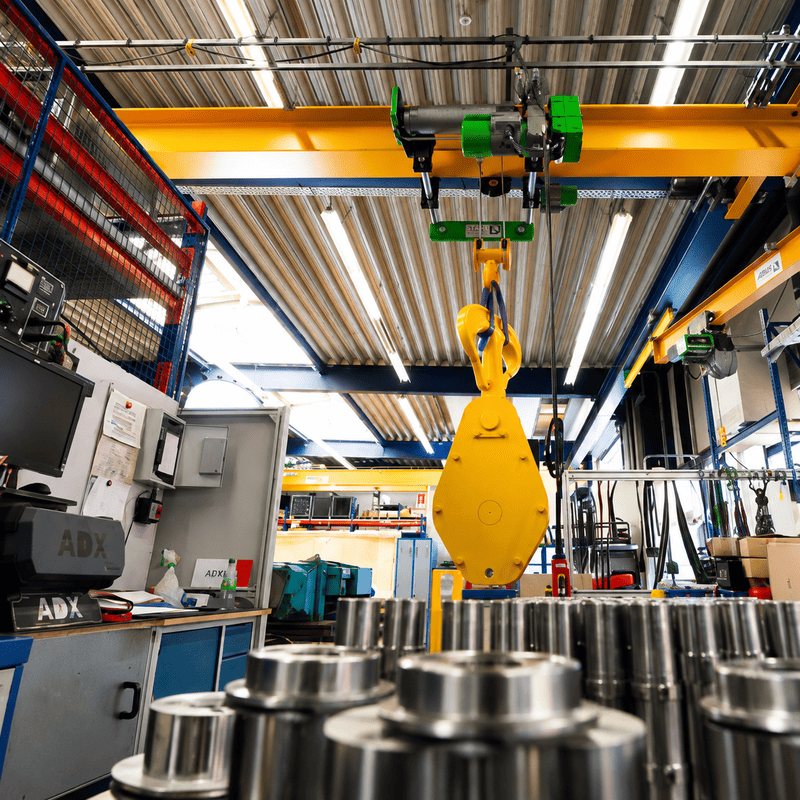

Với tải trọng 10 tấn, SXD5025 phù hợp cho các ứng dụng nâng công nghiệp đến 10 tấn cần thiết kế gọn và kiểm soát tải rõ ràng khi chế độ làm việc và kích thước dầm đáp ứng yêu cầu thiết kế.
Khi gửi yêu cầu cho SHM, nên cung cấp tải trọng lớn nhất, chiều cao nâng hạ, bề rộng cánh dầm, số chu kỳ nâng, nguồn điện, yêu cầu tốc độ và phương thức điều khiển. Nếu dự án có môi trường đặc biệt, cần bổ sung điều kiện nhiệt độ, bụi/ẩm hoặc yêu cầu chứng nhận để xác nhận đúng cấu hình.
Câu hỏi thường gặp
SXD5025 có tải trọng bao nhiêu?
Tải trọng làm việc của SXD5025 là 10.000 kg, sử dụng sơ đồ đi cáp 4/1.
SXD5025 có phải pa lăng thu móc cao không?
Có. Cấu hình xe con dầm đơn được tối ưu chiều cao chiếm chỗ để tăng chiều cao nâng hạ hữu ích trong không gian hạn chế.
IP và nhiệt độ môi trường có cố định không?
Không nên dùng một giá trị cố định cho mọi đơn hàng. Bộ dữ liệu hiện tại yêu cầu xác nhận cấp bảo vệ và điều kiện môi trường theo cấu hình điện/đơn hàng cụ thể.
Liên hệ SHM
SHM có thể hỗ trợ đối chiếu tải trọng, chiều cao nâng hạ, bề rộng cánh dầm, tốc độ và phương án điều khiển để lựa chọn đúng cấu hình STAHL SXD5025 cho hệ cầu trục hoặc dây chuyền nâng hạ.
