Cầu trục dầm đôi 5 tấn là thiết bị nâng hạ chuyên dụng để nâng hạ hàng hóa tải trọng lớn trong các nhà máy, nhà xưởng gia công chế tạo chi tiết cơ khí hoặc sử dụng trong các hoạt động khai thác,... Thiết bị có thể tùy chỉnh kích cỡ theo không gian thực tế của nhà xưởng. Nếu bạn đang có nhu cầu lắp đặt cầu trục dầm đôi 5 tấn cho nhà xưởng của mình thì hãy liên hệ với chúng tôi qua hotline 0983.648.885 - 0967.993.186 để nhận tư vấn và báo giá tốt nhất.
1. Thông số kỹ thuật của cầu trục dầm đôi 5 tấn
Model
|
Cầu trục dầm đôi 5 tấn |
Loại kết cấu dầm chính |
Dầm đôi |
Tải trọng nâng |
5 tấn |
Khẩu độ |
10-30m |
Chiều cao nâng |
6-18 m |
Tốc độ nâng |
4.7 m/phút |
Tốc độ di chuyển ngang |
16 m/phút |
Động cơ di chuyển ngang |
0.75 kw |
Tốc độ di chuyển dọc |
20 m/phú |
Động cơ di chuyển dọc |
0.75 kw |
Phanh hãm |
Đĩa - điện từ |
Dầm biên & Cụm bánh xe |
Bao gồm |
Ray chạy cho cầu trục |
P18 |
Phụ kiện liên kết |
Bulong, đai ốc, chốt,... |
Nguồn điện động lực |
AC 380V, 3 pha, 50Hz |
Tiêu chuẩn thiết kế |
TCVN 4244-2005 |
Tiêu chuẩn vật liệu |
SS400, JIS G3010 (Nhật Bản) |
Chế độ làm việc |
FEM 1Am |
Thời gian chế tạo |
20 ngày
|

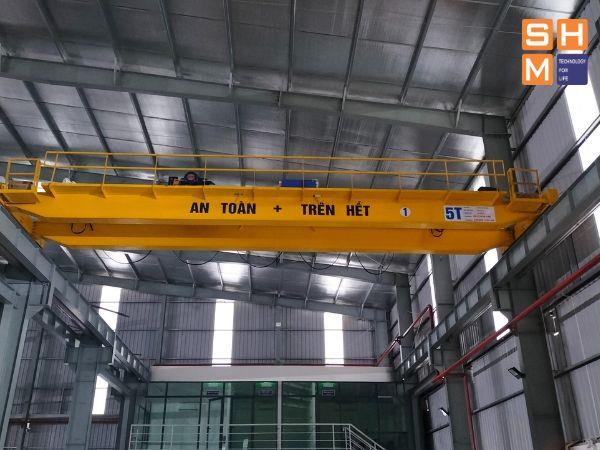

Cầu trục dầm đôi 5 tấn
2. Bảng giá cầu trục dầm đôi 2 tấn
Giá thi công và lắp đặt cầu trục dầm đôi 5 tấn thường sẽ phụ thuộc vào 4 yếu tố, đó là chi phí kết cấu thép, chi phí pa lăng, chi phí hệ điện, chi phí vận chuyển và lắp đặt. Dưới đây là bảng giá cầu trục dầm đôi 5 tấn mà bạn có thể tham khảo:
Tên cầu trục |
Sơn bề mặt |
Đơn giá (VNĐ/Bộ) |
Cầu trục dầm đôi 5 tấn, khẩu độ 10m, chiều cao nâng 12m |
Trong nhà |
289.634.400 VNĐ |
Cầu trục dầm đôi 5 tấn, khẩu độ 15m, chiều cao nâng 12m |
Trong nhà |
419.212.200 VNĐ |
Cầu trục dầm đôi 5 tấn, khẩu độ 20m, chiều cao nâng 12m |
Trong nhà |
519.534.400 VNĐ |
Cầu trục dầm đôi 5 tấn, khẩu độ 10m, chiều cao nâng 12m |
Ngoài trời |
294.650.000 VNĐ |
Cầu trục dầm đôi 5 tấn, khẩu độ 15m, chiều cao nâng 12m |
Ngoài trời |
424.210.000 VNĐ |
Cầu trục dầm đôi 5 tấn, khẩu độ 20m, chiều cao nâng 12m |
Ngoài trời |
524.535.000 VNĐ |
Lưu ý: Mức giá này chưa bao gồm thuế VAT và đây chỉ là mức giá tham khảo, mức giá thực tế có thể thay đổi tùy thuộc vào nhu cầu của khách hàng. Để được tư vấn chính xác hơn, cũng như lựa chọn các kết cấu thép, pa lăng, hệ điện ngang và hệ điện dọc phù hợp thì hãy liên hệ với SHM qua hotline 0983.648.885 - 0967.993.186.

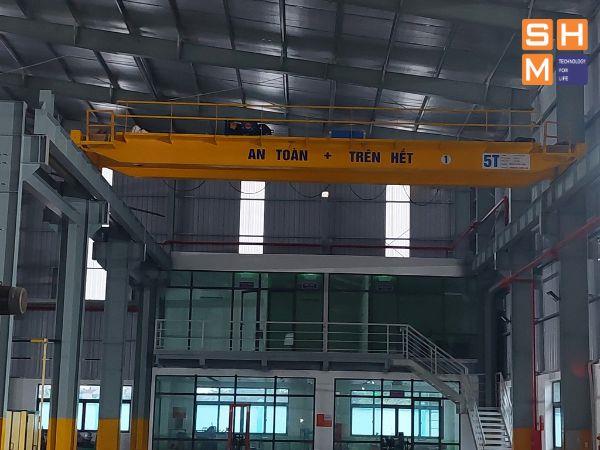

Giá của cầu trục dầm đôi 5 tấn sẽ phụ thuộc vào không gian lắp đặt
3. Thiết bị sử dụng trên cầu trục dầm đôi 5 tấn
Thiết bị nâng chính: Sử dụng palăng cáp điện với tải trọng tối thiểu là 5 tấn. Thông thường các nhà xưởng Việt Nam sẽ sử dụng các loại pa lăng thương hiệu Sungdo (Hàn Quốc) chất lượng tốt và chi phí rẻ. Ngoài ra, bạn có thể cân nhắc thêm một số loại pa lăng 5 tấn cao cấp hơn gồm: palang stahl (Đức), palang EuroHoist (Châu Âu),...
Dầm chính của cầu trục dầm đôi 5 tấn được kết hợp từ 2 dầm đơn với mặt cắt dạng hộp, bên trong trang bị gân tăng cứng, toàn bộ cầu trục được thiết kế với độ võng 1/1000L (L: khẩu độ cầu trục). Chất liệu chế tạo dầm từ thép SS400 gia công đạt tiêu chuẩn TCVN 4244-2005 mới 100%.
Hai dầm biên 2 bên kết nối với dầm chính qua hệ thống bulong đai ốc. Dầm biên được gia công từ thép SS400, mỗi dầm được trang bị bánh xe bằng thép SC45 với độ cứng 40-45 HRC. Thông số đường kính bánh được thế kế tùy theo mỗi yêu cầu công việc.
Hệ cấp điện cầu trục dầm đôi 5 tấn bao gồm:
-
Tủ điện: Thiết bị trong tủ - LS: Hàn Quốc, vỏ tủ: Việt Nam
-
Điện ngang cho palang (tời): Sâu đo, máng C, cáp dẹt Ctract (Đài Loan).
-
Hệ điện dọc sử dụng ray điện an toàn 3P - 50A xuất xứ Đài Loan - Hàn Quốc.
Ngoài ra, khách hàng có thể tùy chọn tích hợp thêm các thiết bị điều khiển từ xa cho dòng sản phẩm này để đảm bảo an toàn hơn trong quá trình nâng hạ.
Hệ điện ngang của cầu trục dầm đôi 5 tấn
4. Điều kiện lắp đặt cầu trục dầm đôi 5 tấn
Để lắp đặt được cầu cầu trục dầm đôi 5 tấn thì không gian làm việc của bạn phải đảm bảo đủ các điều kiện sau đây:
-
Nhà xưởng phải có sẵn trụ đỡ (dầm đỡ) đảm bảo chịu được tải trọng 6 tấn.
-
Yêu cầu công việc cần nâng hạ tải trọng dưới 5 tấn.
-
Khẩu độ nhà xưởng từ dưới 30m.
-
Độ cao nhà xưởng tối thiểu 7 mét.
-
Có nguồn điện 3 pha ổn định.
Bài viết trên giúp khách hàng có cái nhìn tổng quan về cầu trục dầm đôi 5 tấn. SHM chúc bạn thành công và sớm lựa chọn được cho mình những thiết bị nâng hạ thông minh và chất lượng nhất. Quý khách cần tư vấn về dòng sản phẩm này vui lòng liên hệ với SHM theo hotline 0983.648.885 để nhận tư vấn và báo giá tốt nhất!
