STAHL ST3210 là pa lăng xích điện có các cấu hình tải trọng làm việc 1.000 kg và 2.000 kg trong selection table. Family này sử dụng motor E42 và được phân loại chế độ làm việc M7.
Các phiên bản xuất hiện trong catalogue không giống nhau ở hai mức tải. Ở 1.000 kg – 1/1, bảng thể hiện ST3210-8/2 và ST3210-16/4. Ở 2.000 kg – 2/1, bảng thể hiện ST3210-8/2 và ST3210-12/3.

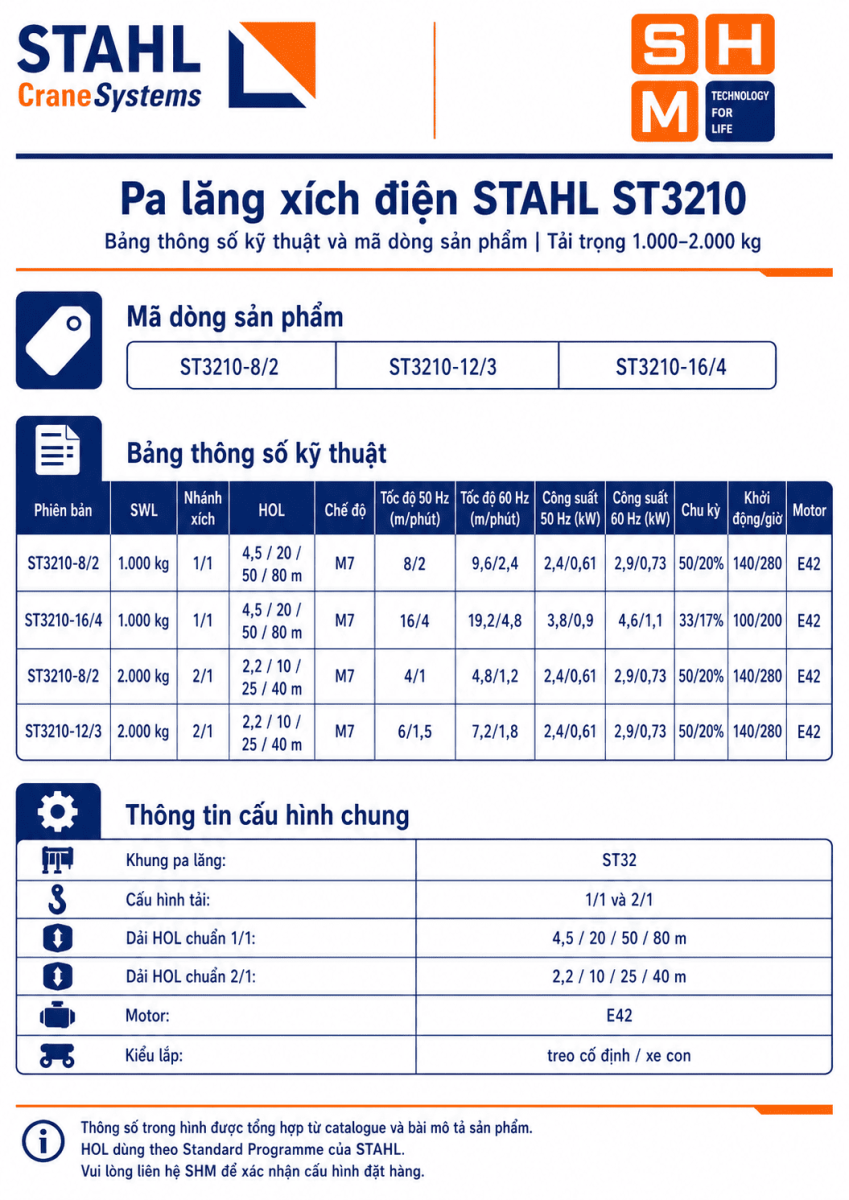

Bảng thông số kỹ thuật ST3210
Cấu hình ST3210 ở tải 1.000 kg
Tại 1.000 kg, thiết bị sử dụng số nhánh xích 1/1. ST3210-8/2 có hai cấp tốc độ 8/2 m/phút ở 50 Hz, công suất 2,4/0,61 kW và chu kỳ làm việc 50/20%.
ST3210-16/4 là cấu hình tốc độ cao hơn với 16/4 m/phút tại 50 Hz. Công suất motor là 3,8/0,9 kW, chu kỳ làm việc 33/17% và số lần khởi động 100/200 lần mỗi giờ.
Cấu hình ST3210 ở tải 2.000 kg
Ở tải 2.000 kg, catalogue chuyển sang số nhánh xích 2/1. ST3210-8/2 có tốc độ thực tế 4/1 m/phút tại 50 Hz. ST3210-12/3 có tốc độ 6/1,5 m/phút.
Hai cấu hình 2.000 kg trong bảng đều sử dụng công suất 2,4/0,61 kW ở 50 Hz, 2,9/0,73 kW ở 60 Hz, chu kỳ làm việc 50/20% và 140/280 lần khởi động mỗi giờ.
Điểm cần lưu ý khi chọn biến thể ST3210
Không nên coi ST3210-12/3 và ST3210-16/4 là hai biến thể có thể thay thế trực tiếp cho nhau ở mọi tải trọng. Trong phần selection table được cung cấp, ST3210-16/4 xuất hiện ở 1.000 kg, còn ST3210-12/3 xuất hiện ở 2.000 kg.
Vì vậy việc chọn model cần dựa trên đúng tổ hợp tải trọng – số nhánh xích – tốc độ – công suất – chu kỳ làm việc, thay vì chỉ chọn theo hậu tố tốc độ.
Cấu hình lắp đặt và yêu cầu đặt hàng
Bảng catalogue đồng thời có dữ liệu cho các phương án lắp cố định và xe con. Khi triển khai thực tế, cần xác định chiều cao nâng hạ (HOL), kiểu xe con, bề rộng cánh dầm, tốc độ di chuyển và nguồn điện.
Các yêu cầu bổ sung về cấp bảo vệ, môi trường đặc biệt hoặc phòng nổ cần được xác nhận theo tài liệu kỹ thuật của đúng cấu hình đặt hàng.
Hướng dẫn chọn ST3210
Ở tải 1.000 kg, ST3210-8/2 phù hợp khi cần dải tốc độ 8/2 m/phút, còn ST3210-16/4 phù hợp khi cần tốc độ chính cao hơn. Ở tải 2.000 kg, lựa chọn trong bảng nằm giữa ST3210-8/2 và ST3210-12/3.
Nếu quy trình cần đặt tải chính xác, nên ưu tiên cấu hình hai cấp tốc độ có cấp chậm phù hợp với thao tác cuối hành trình.
Câu hỏi thường gặp
ST3210 có tải trọng tối đa bao nhiêu trong bảng này?
2.000 kg với cấu hình số nhánh xích 2/1.
ST3210-8/2 ở 2.000 kg có tốc độ bao nhiêu?
4/1 m/phút tại 50 Hz và 4,8/1,2 m/phút tại 60 Hz.
ST3210-12/3 có xuất hiện ở tải 1.000 kg không?
Không trong phần selection table được cung cấp; mã này xuất hiện ở cấu hình 2.000 kg – 2/1.
ST3210 sử dụng motor nào?
Motor E42 trong các cấu hình được liệt kê.
