STAHL ST3016 là pa lăng xích điện có các cấu hình tải trọng làm việc 1.600 kg và 3.200 kg trong bảng lựa chọn. Family này gồm ST3016-8 một cấp tốc độ và ST3016-8/2 hai cấp tốc độ.
Ở tải 1.600 kg, thiết bị sử dụng số nhánh xích 1/1. Ở tải 3.200 kg, thiết bị sử dụng 2/1. Các cấu hình được liệt kê đều có chế độ làm việc M3 và motor E32.

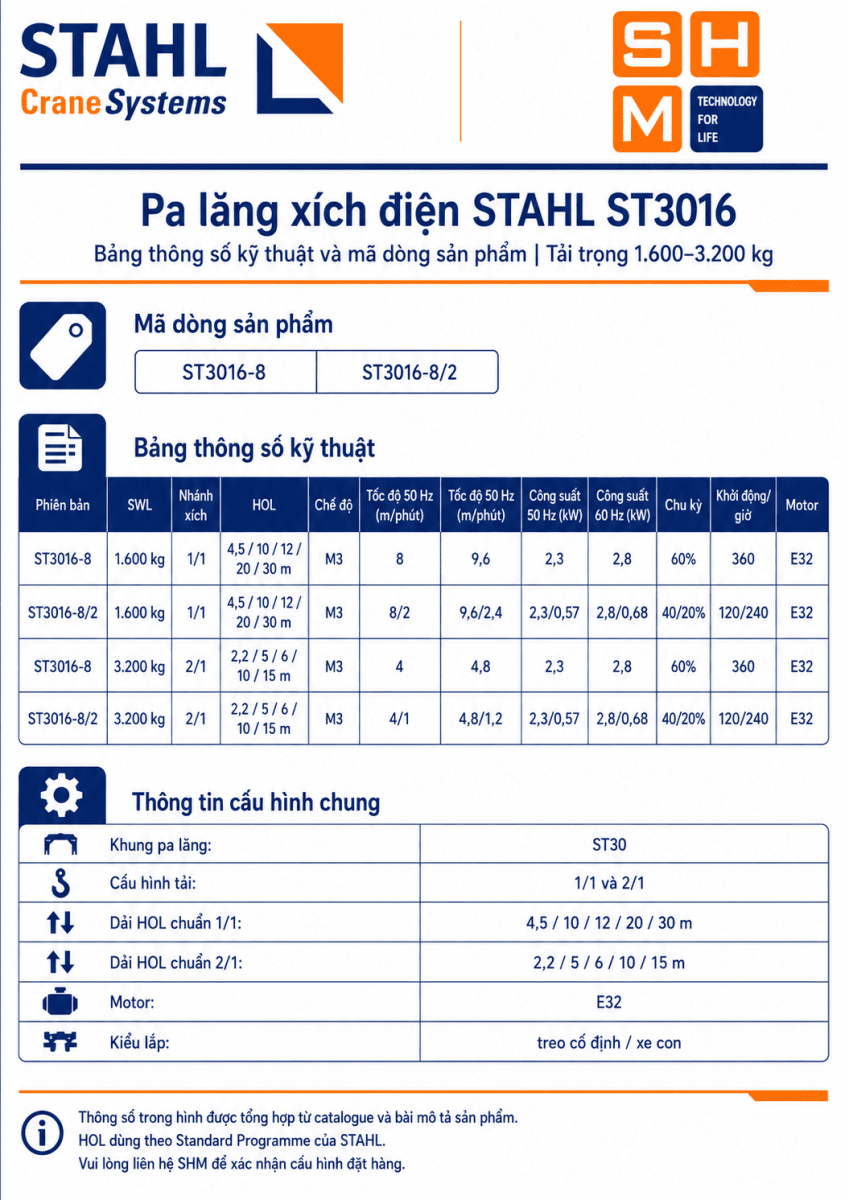

Bảng thông số kỹ thuật ST3016
Lựa chọn một cấp hoặc hai cấp tốc độ
ST3016-8 vận hành một cấp tốc độ. Tại 1.600 kg – 1/1, tốc độ nâng là 8 m/phút ở 50 Hz; tại 3.200 kg – 2/1, tốc độ móc là 4 m/phút.
ST3016-8/2 bổ sung cấp tốc độ thấp. Tốc độ ở 1.600 kg là 8/2 m/phút và ở 3.200 kg là 4/1 m/phút tại 50 Hz. Cấu hình này phù hợp khi quá trình nâng cần một tốc độ chính cho hành trình và một tốc độ chậm hơn cho thao tác đưa tải vào vị trí.
Chế độ làm việc M3 và motor E32

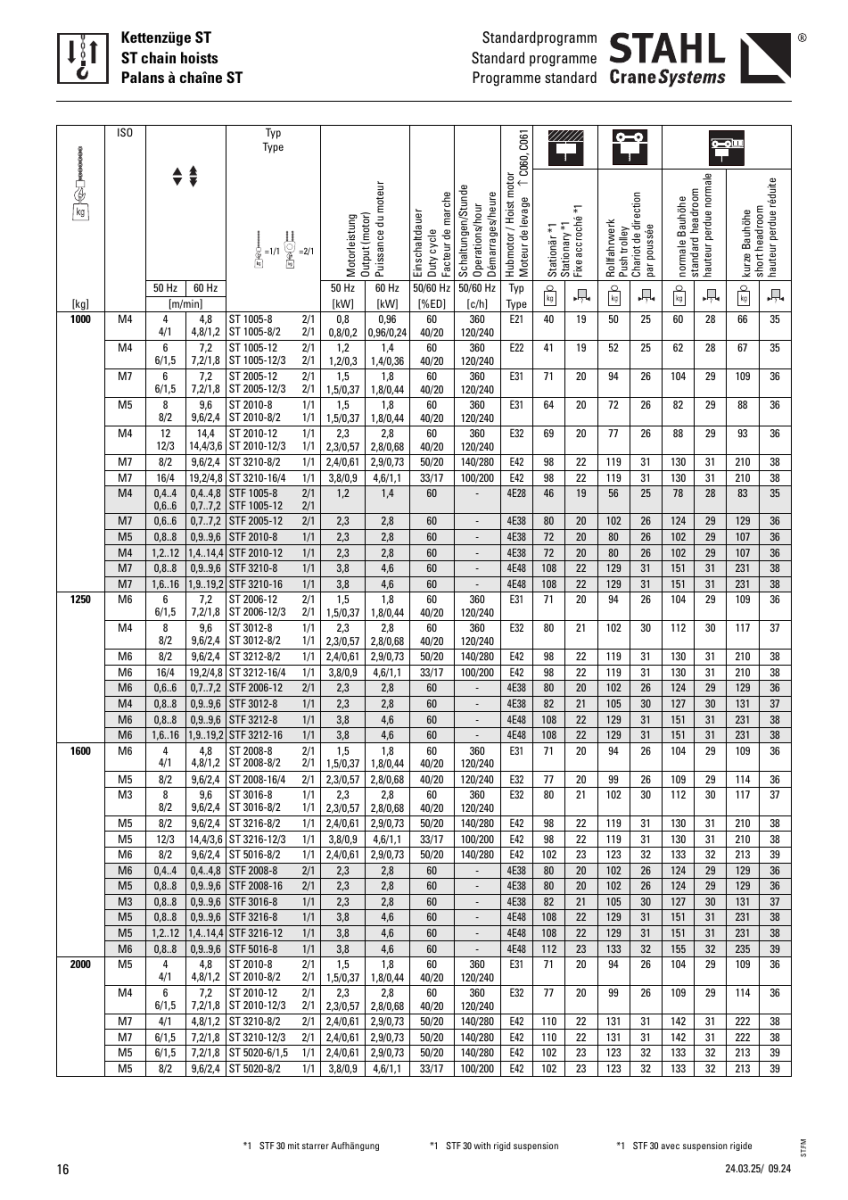

Các cấu hình ST3016 trong selection table được phân loại M3. Bản một cấp có chu kỳ làm việc 60% với 360 lần khởi động mỗi giờ. Bản hai cấp có chu kỳ 40/20% và 120/240 lần khởi động mỗi giờ.
Cả ST3016-8 và ST3016-8/2 đều sử dụng motor E32. Công suất ở 50 Hz lần lượt là 2,3 kW và 2,3/0,57 kW; ở 60 Hz là 2,8 kW và 2,8/0,68 kW.
Cấu hình theo tải trọng
Tải 1.600 kg sử dụng số nhánh xích 1/1, vì vậy tốc độ móc giữ ở 8 m/phút hoặc 8/2 m/phút tại 50 Hz. Tải 3.200 kg sử dụng 2/1 và tốc độ thực tế giảm còn một nửa.
Đây là thông tin quan trọng khi lựa chọn ST3016 cho hệ thống nâng. Cùng một mã tốc độ cơ sở nhưng tốc độ móc phải được đối chiếu với số nhánh xích và tải trọng trong bảng lựa chọn.
Cấu hình lắp đặt và các thông số bổ sung
ST3016 có thể được triển khai với kiểu lắp phù hợp cho kết cấu nâng hiện trường. Chiều cao nâng hạ (HOL), xe con, bề rộng cánh dầm, tốc độ di chuyển và các thông số bảo vệ điện cần được xác định theo cấu hình đặt hàng.
Các yêu cầu môi trường đặc biệt hoặc phiên bản phòng nổ cần đối chiếu tài liệu kỹ thuật riêng của đúng model và cấu hình.
Hướng dẫn chọn ST3016
Nếu ứng dụng cần một cấp tốc độ, ST3016-8 là cấu hình trực tiếp hơn. Nếu cần thêm tốc độ thấp để kiểm soát quá trình đặt tải, ST3016-8/2 phù hợp hơn.
Trước khi chốt cấu hình, nên xác định tải trọng 1.600 kg hay 3.200 kg, chiều cao nâng hạ, tần số nguồn, tốc độ yêu cầu, tần suất vận hành và kiểu xe con.
Câu hỏi thường gặp
ST3016 có thể nâng 3.200 kg không?
Có trong bảng lựa chọn, với số nhánh xích 2/1.
Tốc độ ST3016-8 ở 3.200 kg là bao nhiêu?
4 m/phút tại 50 Hz và 4,8 m/phút tại 60 Hz.
ST3016 thuộc chế độ làm việc nào?
M3 trong các cấu hình được cung cấp.
ST3016 sử dụng motor nào?
Motor E32.
