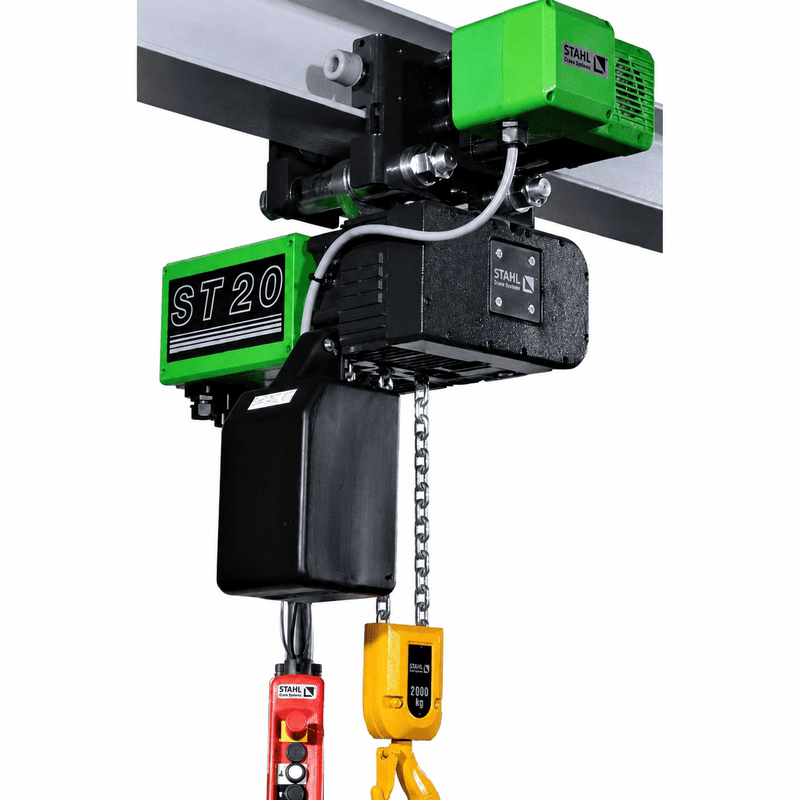

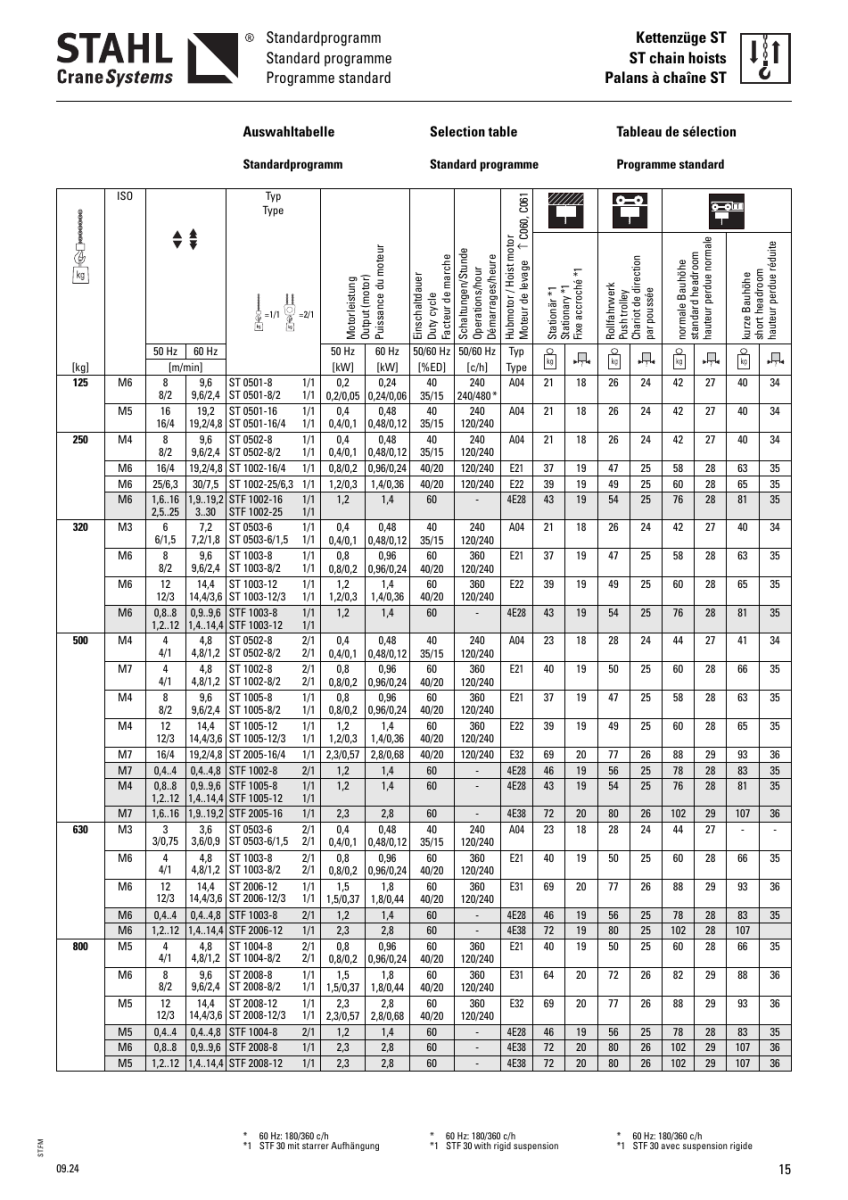

STAHL ST2005 là pa lăng xích điện được bố trí trong selection table ở hai nhóm tải trọng: 500 kg và 1.000 kg. Các phiên bản gồm ST2005-16/4, ST2005-12 và ST2005-12/3.
ST2005-16/4 sử dụng cấu hình 1/1 ở tải 500 kg với tốc độ nâng cao. Ở tải 1.000 kg, ST2005-12 và ST2005-12/3 sử dụng cấu hình số nhánh xích 2/1. Các cấu hình này đều được phân loại chế độ làm việc M7.

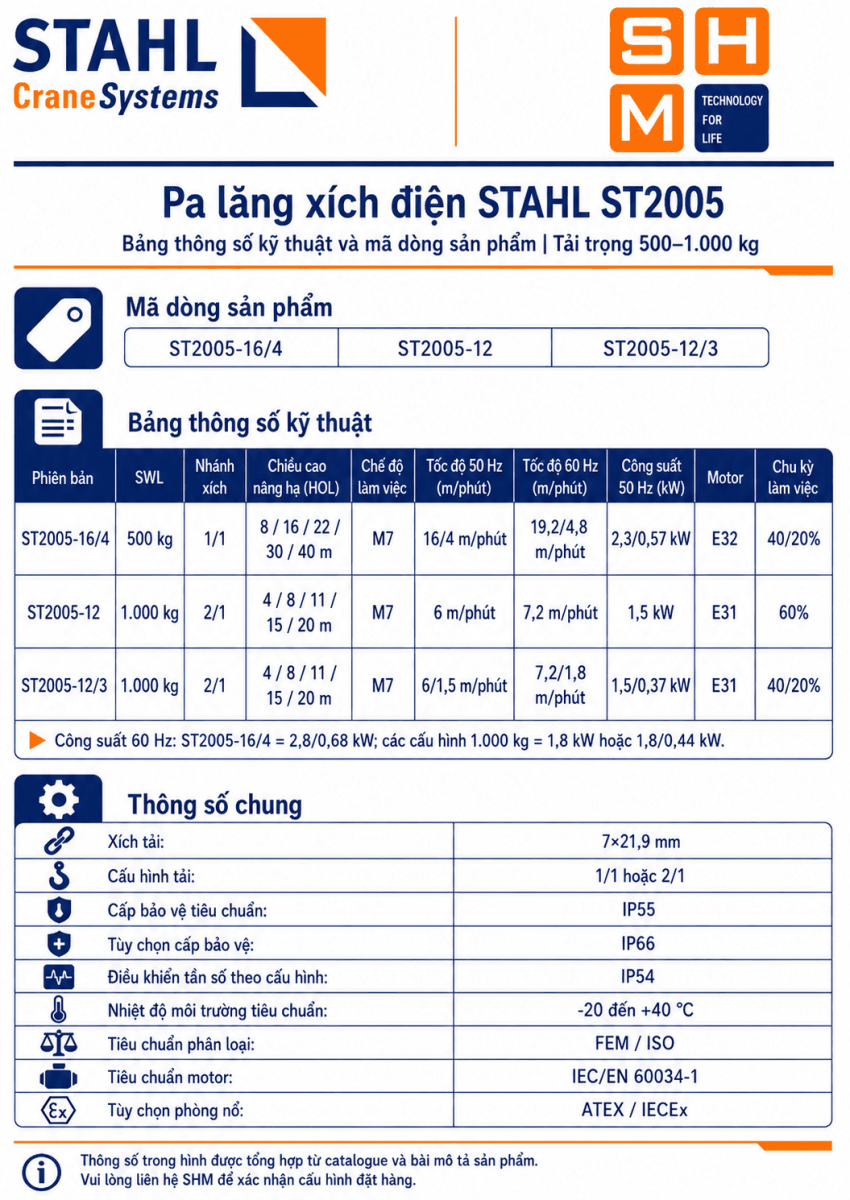

Bảng thông số kỹ thuật ST2005
Ở 60 Hz, ST2005-16/4 có công suất 2,8/0,68 kW. Hai cấu hình 1.000 kg sử dụng 1,8 kW hoặc 1,8/0,44 kW.
ST2005-16/4 cho tải 500 kg
ST2005-16/4 có hai cấp tốc độ 16/4 m/phút tại 50 Hz, sử dụng motor E32 và cấu hình số nhánh xích 1/1. Đây là lựa chọn phù hợp khi tải trọng 500 kg cần tốc độ nâng chính cao nhưng vẫn có tốc độ chậm để thao tác đặt tải.
Chu kỳ làm việc theo selection table là 40/20%, với số lần khởi động 120/240 lần mỗi giờ.
ST2005-12 và ST2005-12/3 cho tải 1.000 kg
Ở tải 1.000 kg, ST2005 sử dụng cấu hình 2/1. ST2005-12 có tốc độ 6 m/phút tại 50 Hz và chu kỳ làm việc 60%. ST2005-12/3 có hai cấp 6/1,5 m/phút và chu kỳ 40/20%.
Cả hai cấu hình sử dụng motor E31. ST2005-12 phù hợp khi quy trình cần tốc độ nâng ổn định một cấp, còn ST2005-12/3 bổ sung tốc độ chậm phục vụ căn chỉnh tải.
Xích tải và lắp đặt
ST2005 sử dụng xích tải 7×21,9 mm. Thiết bị có thể được lắp cố định hoặc kết hợp xe con đẩy tay, xe con điện tùy phương án nâng hạ.
Chiều cao nâng hạ (HOL) và các thông số xe con được lựa chọn riêng theo công trình.
Tiêu chuẩn và điều kiện môi trường
-
IP55 tiêu chuẩn; IP66 tùy chọn.
-
Thiết bị điều khiển tần số: IP54 theo cấu hình.
-
Nhiệt độ môi trường tiêu chuẩn: -20 đến +40 °C.
-
Chế độ làm việc theo FEM/ISO.
-
Motor có phân loại nhiệt F/H theo IEC/EN 60034-1.
-
Có phiên bản ATEX/IECEx tùy chọn.
Phanh, bảo vệ quá tải và marking phòng nổ cần xác nhận theo cấu hình thực tế.
Hướng dẫn chọn ST2005
Nếu tải trọng làm việc là 500 kg và cần tốc độ nâng cao, ST2005-16/4 là cấu hình nổi bật trong bảng lựa chọn. Với tải 1.000 kg, lựa chọn nằm giữa ST2005-12 một cấp tốc độ và ST2005-12/3 hai cấp tốc độ.
Ngoài tải trọng, cần xác định HOL, kiểu xe con, tần suất làm việc và môi trường lắp đặt trước khi chốt cấu hình.
Câu hỏi thường gặp
ST2005-16/4 có tốc độ bao nhiêu?
16/4 m/phút tại 50 Hz và 19,2/4,8 m/phút tại 60 Hz ở tải 500 kg – 1/1.
ST2005 nâng 1.000 kg dùng mấy nhánh xích?
Các cấu hình ST2005-12 và ST2005-12/3 sử dụng 2/1.
ST2005 thuộc chế độ làm việc nào?
Các cấu hình trong bảng này được phân loại M7.
ST2005 dùng xích tải kích thước nào?
7×21,9 mm.
