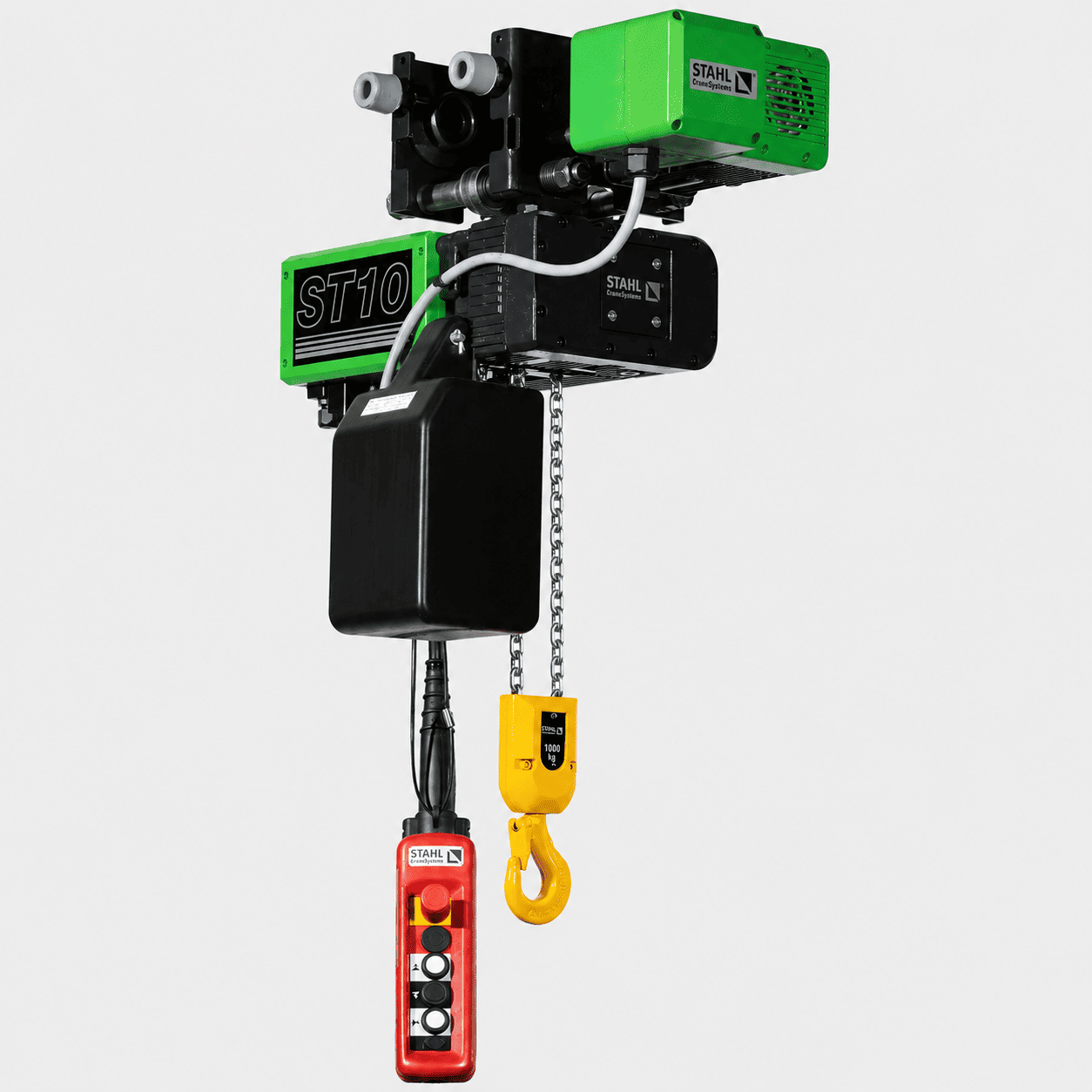

STAHL ST1003 là pa lăng xích điện có các cấu hình tải trọng 320 kg và 630 kg. Các phiên bản gồm ST1003-8, ST1003-8/2, ST1003-12 và ST1003-12/3.
Ở tải 320 kg, thiết bị sử dụng cấu hình số nhánh xích 1/1. Ở tải 630 kg, các phiên bản ST1003-8 và ST1003-8/2 sử dụng 2/1.

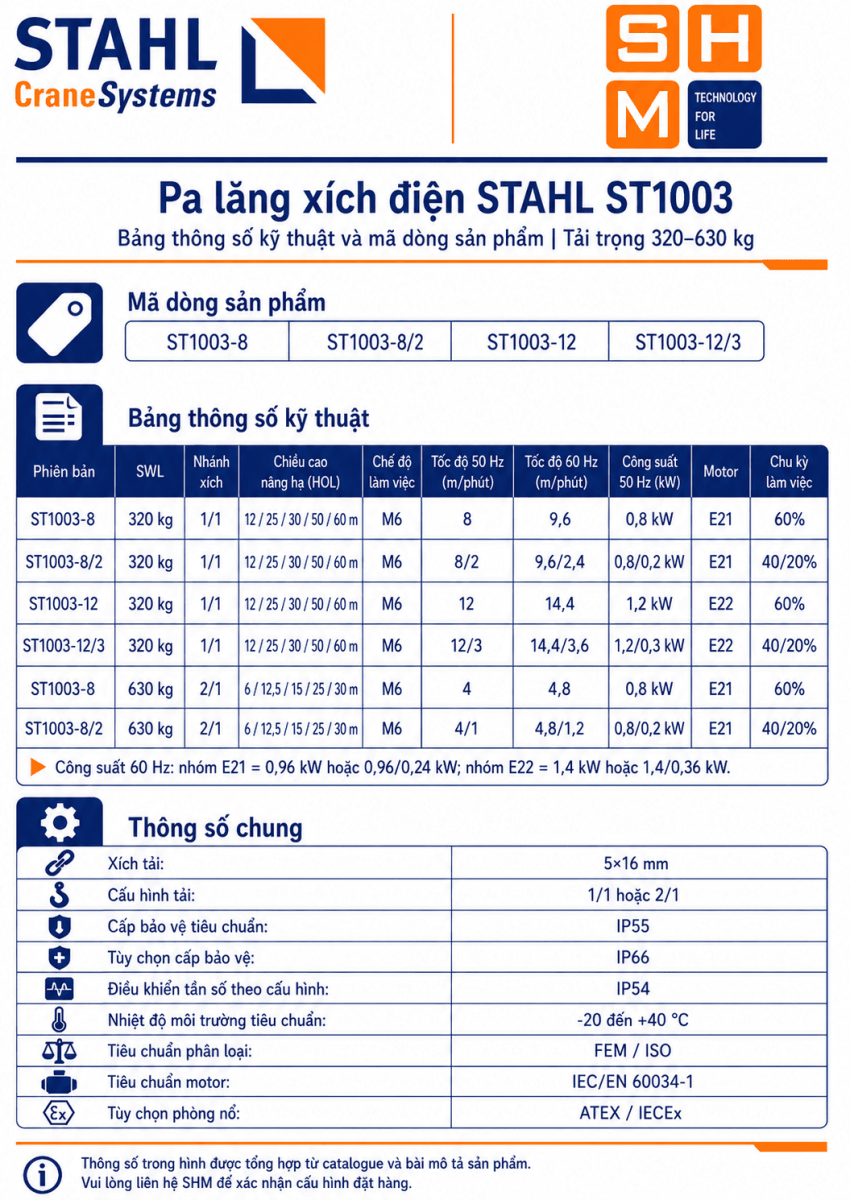

Bảng thông số kỹ thuật ST1003
Ở 60 Hz, công suất nhóm E21 là 0,96 kW hoặc 0,96/0,24 kW; nhóm E22 là 1,4 kW hoặc 1,4/0,36 kW.
Các lựa chọn tốc độ ở tải 320 kg
ST1003-8 có tốc độ nâng 8 m/phút, còn ST1003-8/2 cung cấp hai cấp 8/2 m/phút tại 50 Hz. Hai phiên bản này sử dụng motor E21.
ST1003-12 có tốc độ 12 m/phút, còn ST1003-12/3 có hai cấp 12/3 m/phút tại 50 Hz. Hai phiên bản sử dụng motor E22.
Cả bốn cấu hình 320 kg đều được phân loại chế độ làm việc cấp M6.
Cấu hình 630 kg
Ở tải 630 kg – 2/1, ST1003-8 có tốc độ nâng 4 m/phút tại 50 Hz. ST1003-8/2 có hai cấp tốc độ 4/1 m/phút.
Các phiên bản ST1003-12 và ST1003-12/3 không nằm trong nhóm tải 630 kg của bảng lựa chọn này.
Xích tải và lắp đặt
ST1003 sử dụng xích tải 5×16 mm. Thiết bị có thể được cấu hình dạng lắp cố định, xe con đẩy tay hoặc xe con điện.
Chiều cao nâng hạ (HOL), bề rộng cánh dầm và tốc độ di chuyển xe con được lựa chọn theo hệ thống thực tế.
Cấp bảo vệ và tiêu chuẩn
-
IP55 tiêu chuẩn.
-
IP66 tùy chọn.
-
Thiết bị điều khiển tần số: IP54 theo cấu hình.
-
Nhiệt độ môi trường tiêu chuẩn: -20 đến +40 °C.
-
Chế độ làm việc theo FEM/ISO.
-
Motor có phân loại nhiệt F/H theo IEC/EN 60034-1.
-
Có tùy chọn phiên bản ATEX/IECEx.
Các thông số phanh, bảo vệ quá tải và marking phòng nổ được xác định theo cấu hình đặt hàng.
Hướng dẫn lựa chọn ST1003
Với tải 320 kg, có thể chọn nhóm tốc độ 8 m/phút hoặc 12 m/phút, sau đó lựa chọn phiên bản một cấp hoặc hai cấp tốc độ.
Với tải 630 kg, các lựa chọn trong bảng là ST1003-8 và ST1003-8/2 sử dụng 2/1. Khi chọn sản phẩm cần xác định tải trọng, tốc độ, HOL, chế độ làm việc, kiểu xe con và môi trường.
Câu hỏi thường gặp
ST1003 có thể nâng 630 kg không?
Có. ST1003-8 và ST1003-8/2 được liệt kê ở 630 kg – 2/1.
ST1003-12 có tải 630 kg không?
Không nằm trong nhóm tải 630 kg của bảng lựa chọn đang áp dụng.
ST1003 dùng motor nào?
Nhóm tốc độ 8 sử dụng E21; nhóm tốc độ 12 ở tải 320 kg sử dụng E22.
ST1003 sử dụng xích tải nào?
Xích tải 5×16 mm.
