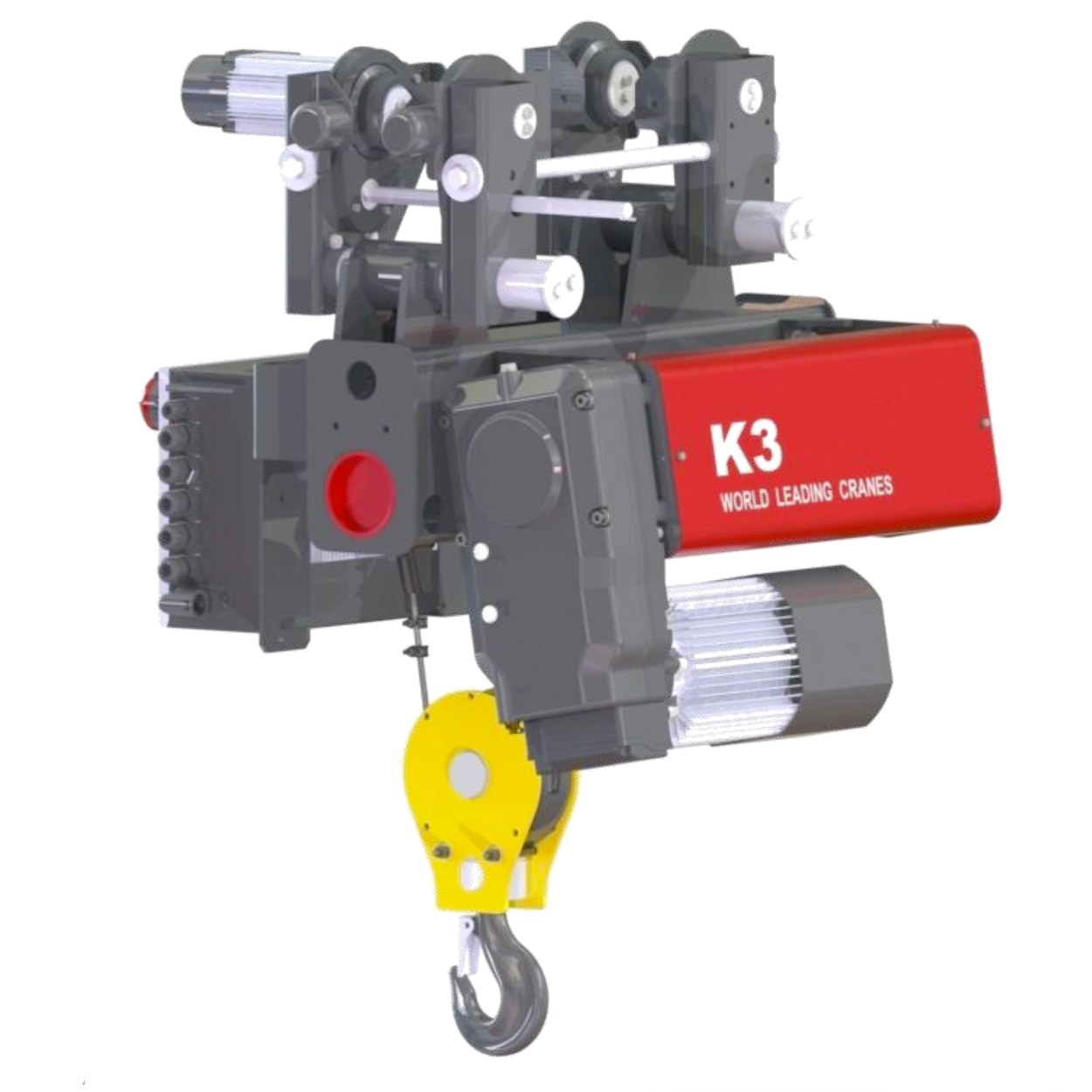

Pa lăng tiêu chuẩn WorldHoists KNK3102-E090

WorldHoists KNK3102-E090 là dòng pa lăng tiêu chuẩn (Normal Headroom Hoist) thuộc series K3 của WorldHoists, được thiết kế cho cầu trục dầm đơn (single girder crane) hoặc hệ monorail có đủ không gian lắp đặt pa lăng tiêu chuẩn.

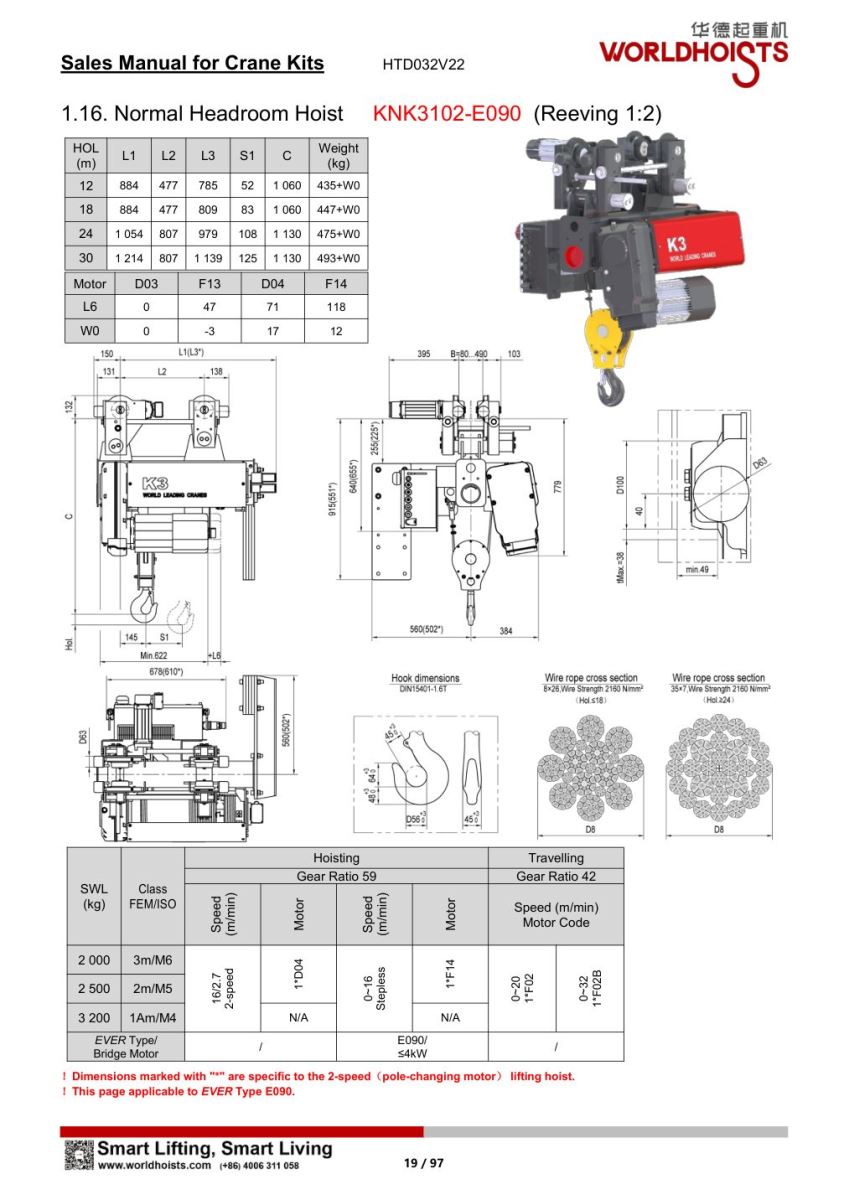

Model này sử dụng sơ đồ đi cáp kiểu 1:2, phù hợp với dải tải trọng làm việc từ 2.000–3.200 kg. Theo catalogue, KNK3102-E090 có các mức chiều cao nâng hạ (HOL) gồm 12 m, 18 m, 24 m và 30 m, phù hợp với các nhà xưởng cần hành trình nâng hạ dài hơn so với nhóm K2, nhưng vẫn dùng cấu trúc pa lăng tiêu chuẩn.

So với WorldHoists KNK3102-E050, cấu hình E090 tập trung vào tốc độ nâng hạ cao hơn, với tốc độ 16/2.7 m/phút cho cấu hình 2 cấp tốc độ và 0–16 m/phút cho cấu hình vô cấp/biến tần. Vì vậy, KNK3102-E090 phù hợp hơn với các ứng dụng cần rút ngắn chu kỳ nâng hạ trong nhà xưởng, kho công nghiệp, dây chuyền sản xuất hoặc khu vực bảo trì thiết bị.

Nếu quý khách cần tư vấn cụ thể hơn hãy liên hệ trực tiếp với SHM thông qua hotline: 0352 878 868 hoặc 0789 376 856

1. Thông số kỹ thuật chính của WorldHoists KNK3102-E090

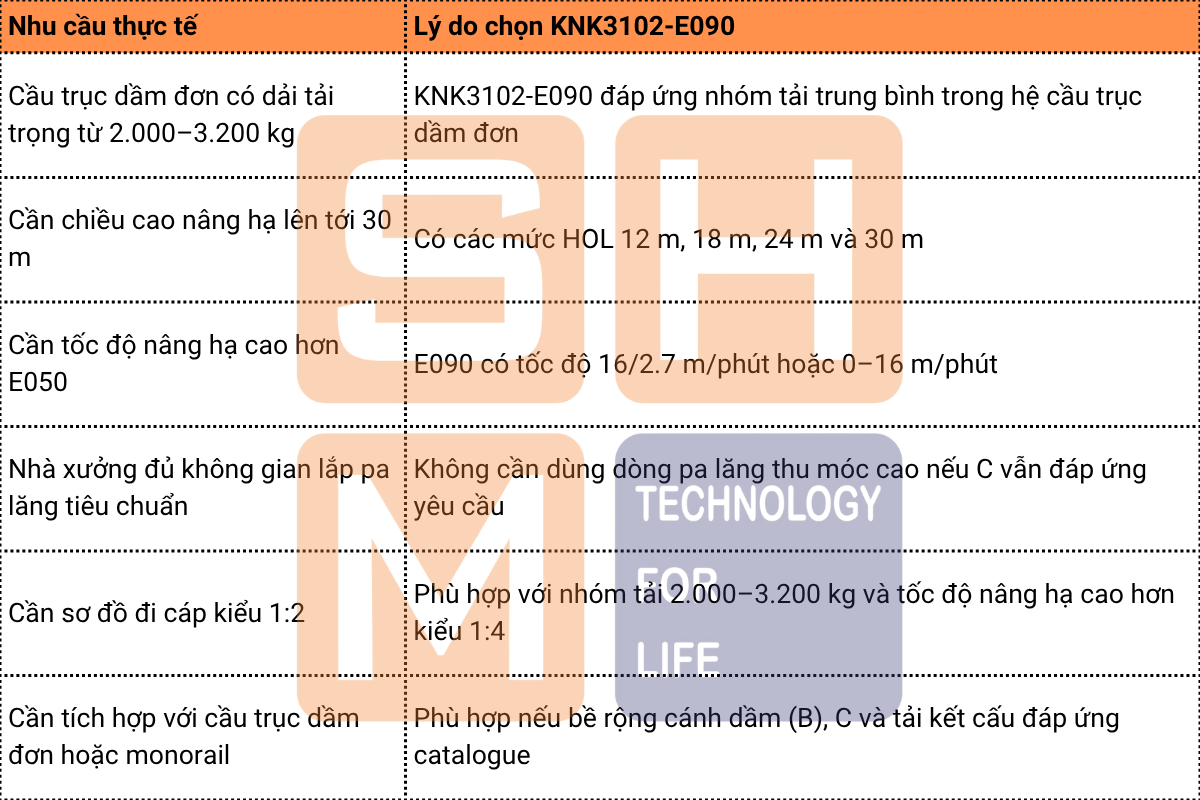

2. Khi nào nên chọn WorldHoists KNK3102-E090?

WorldHoists KNK3102-E090 phù hợp khi khách hàng cần một bộ pa lăng tiêu chuẩn cho cầu trục dầm đơn có dải tải trọng từ 2.000–3.200 kg, chiều cao nâng hạ dài và cần tốc độ nâng hạ cao hơn cấu hình E050.

Nếu nhà xưởng bị hạn chế chiều cao hoặc cần tối ưu C - khoảng cách từ móc nâng lên dầm chính, nên cân nhắc nhóm pa lăng thu móc cao WorldHoists. Nếu khách hàng không cần tốc độ nâng hạ cao, có thể so sánh thêm với KNK3102-E050.

3. Ưu điểm kỹ thuật của KNK3102-E090

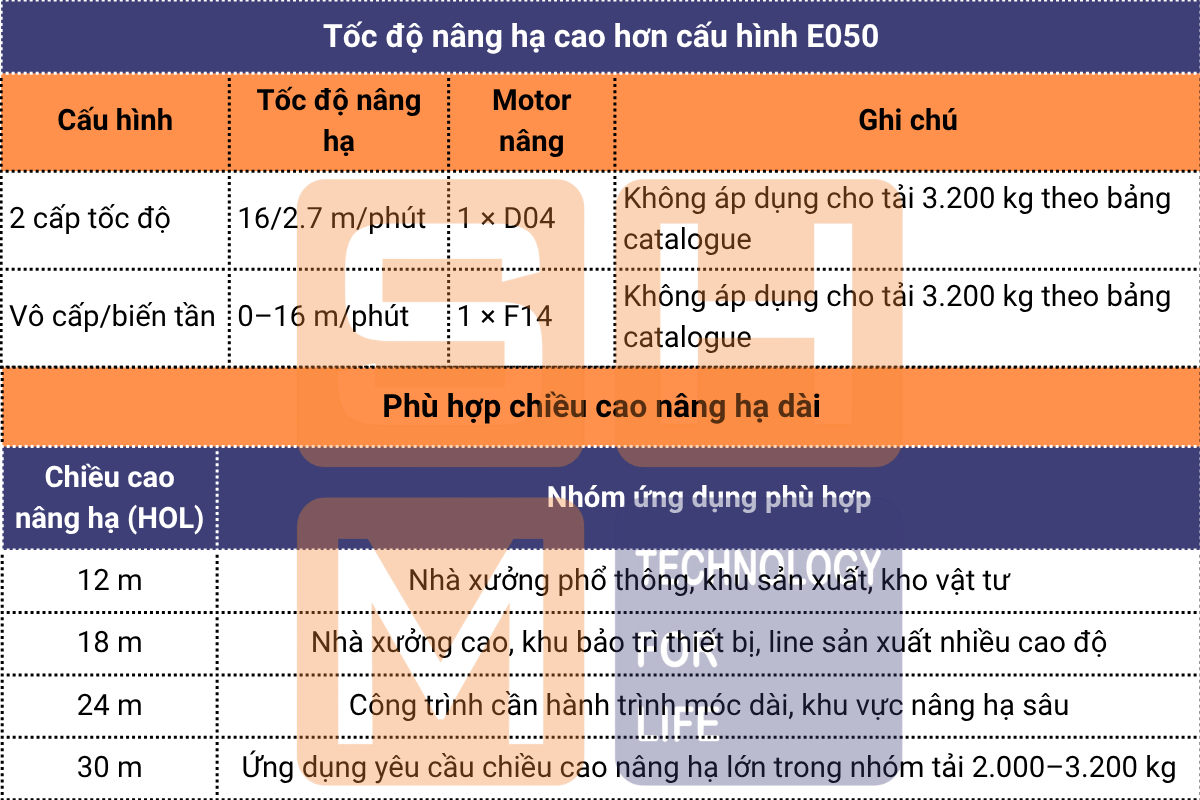

3.1. Tốc độ nâng hạ cao hơn cấu hình E050

Điểm khác biệt quan trọng của KNK3102-E090 là tốc độ nâng hạ cao hơn. Với tỉ số truyền chuyển động 59, model này có tốc độ nâng hạ 16/2.7 m/phút cho cấu hình 2 cấp tốc độ hoặc 0–16 m/phút cho cấu hình vô cấp/biến tần.

Tốc độ này phù hợp với các ứng dụng cần rút ngắn thời gian nâng hạ, chẳng hạn như dây chuyền sản xuất, kho vật tư, khu vực cấp liệu hoặc các hệ cầu trục có chu kỳ vận hành lặp lại.

3.2. Phù hợp chiều cao nâng hạ dài

KNK3102-E090 có các mức chiều cao nâng hạ (HOL) gồm 12 m, 18 m, 24 m và 30 m. Dải HOL này phù hợp với các nhà xưởng cao, khu vực cần hành trình móc dài hoặc các ứng dụng cần nâng hạ giữa nhiều cao độ khác nhau.

3.3. Sơ đồ đi cáp kiểu 1:2

Sơ đồ đi cáp kiểu 1:2 nghĩa là hệ cáp của pa lăng được bố trí để tải được treo qua hai nhánh cáp chịu lực. So với sơ đồ đi cáp kiểu 1:4, kiểu 1:2 thường cho phép tốc độ móc cao hơn trong cùng nhóm cấu trúc, nhưng cần được chọn đúng theo tải trọng làm việc, chế độ làm việc và điều kiện vận hành thực tế.

Với WorldHoists KNK3102-E090, sơ đồ đi cáp kiểu 1:2 là cơ sở để thiết bị đạt tốc độ nâng hạ cao hơn trong nhóm tải 2.000–3.200 kg.

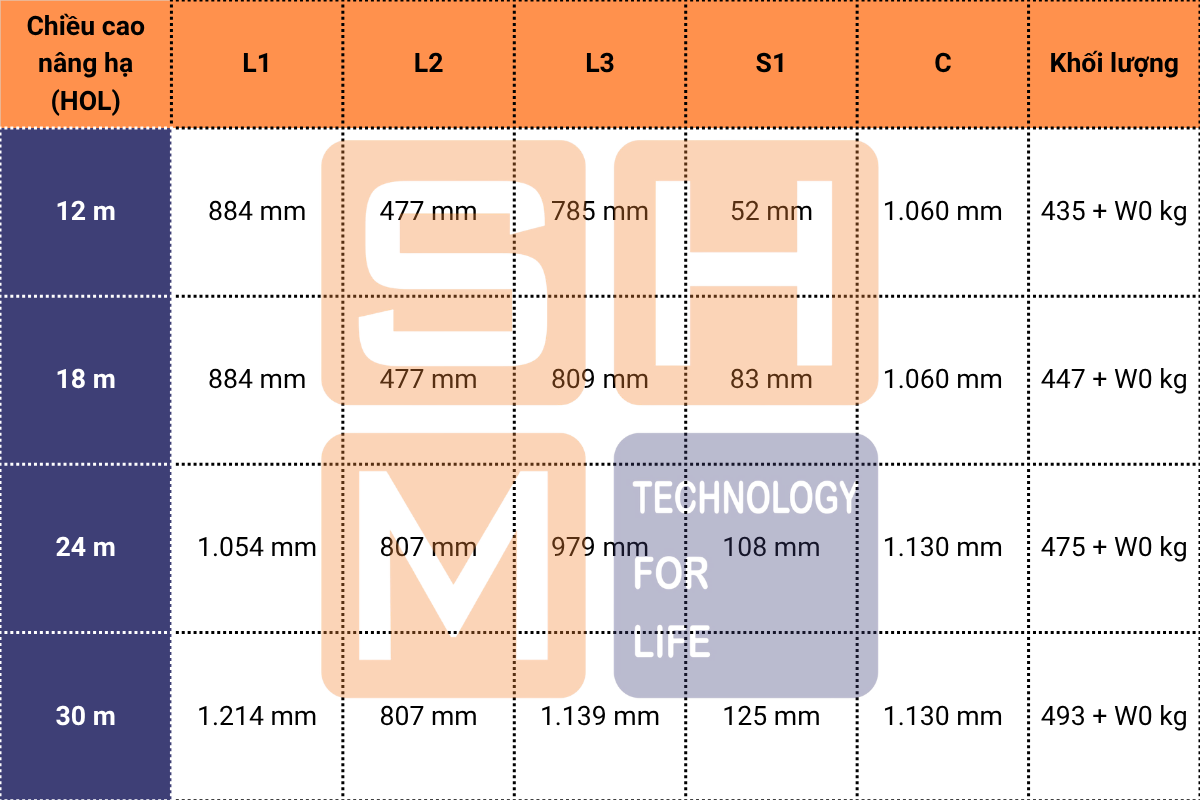

4. Bảng kích thước lắp đặt KNK3102-E090

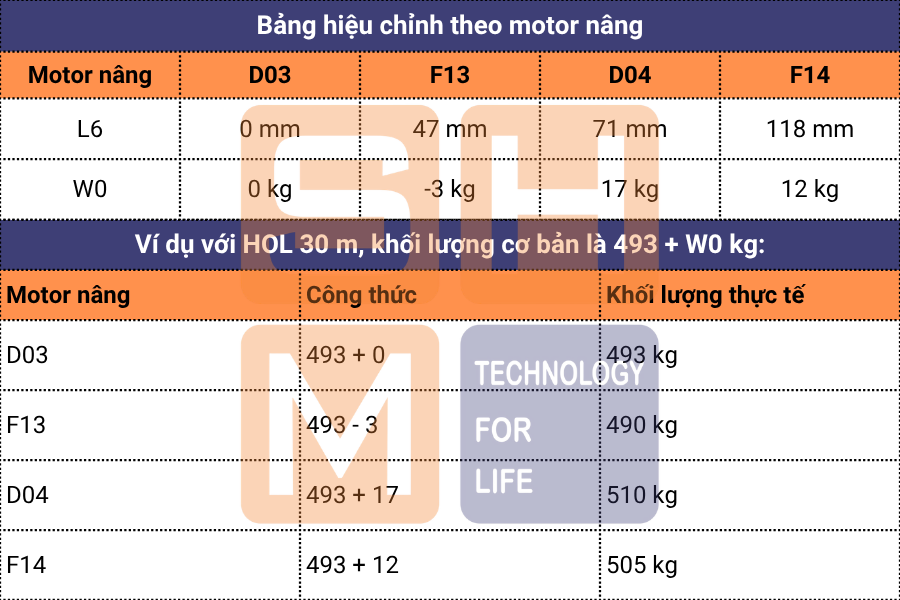

4.1. Bảng hiệu chỉnh theo motor nâng hạ và ví dụ kèm

Diễn giải:

• D03, D04 là các mã motor nâng cho cấu hình 2 cấp tốc độ.
• F13, F14 là các mã motor nâng cho cấu hình vô cấp/biến tần.
• L6 là kích thước hiệu chỉnh theo motor nâng.
• W0 là khối lượng hiệu chỉnh theo motor nâng.

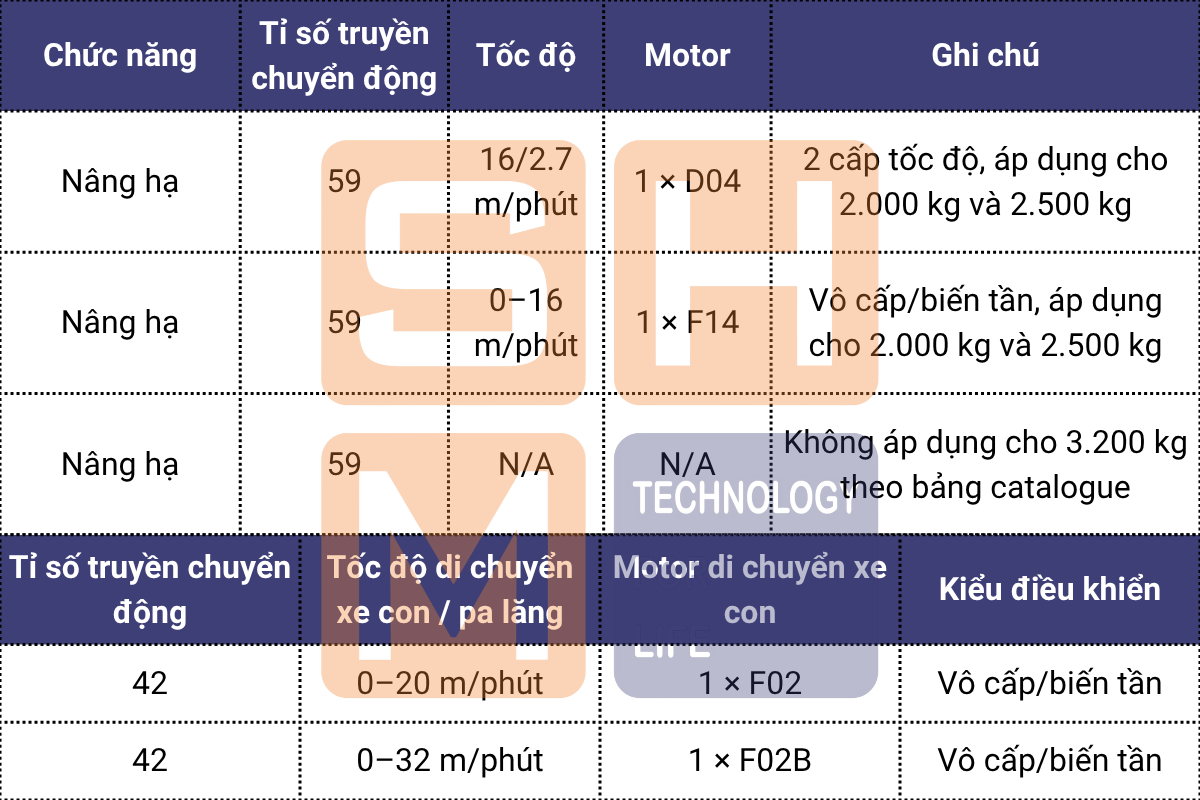

4.2. Cấu hình tốc độ nâng hạ và cấu hình di chuyển xe con / pa lăng KNK3102-E090

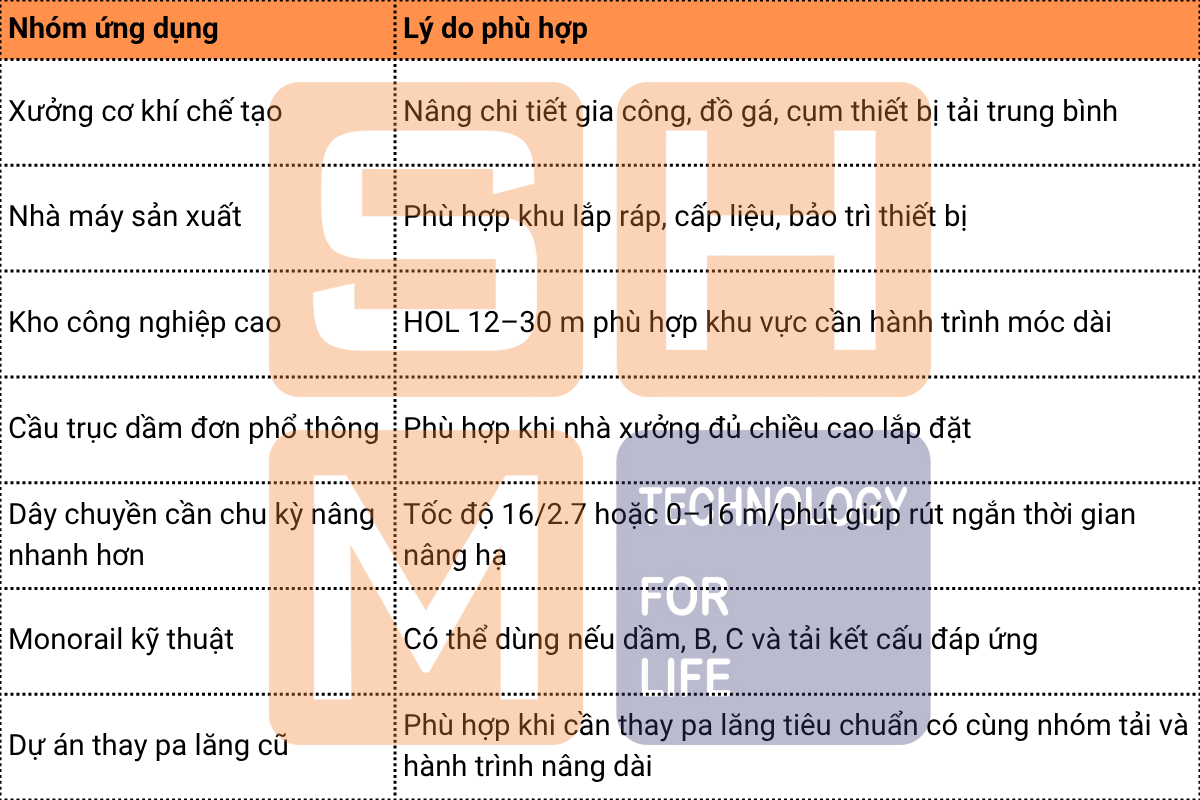

4.3. Ứng dụng phù hợp tại Việt Nam

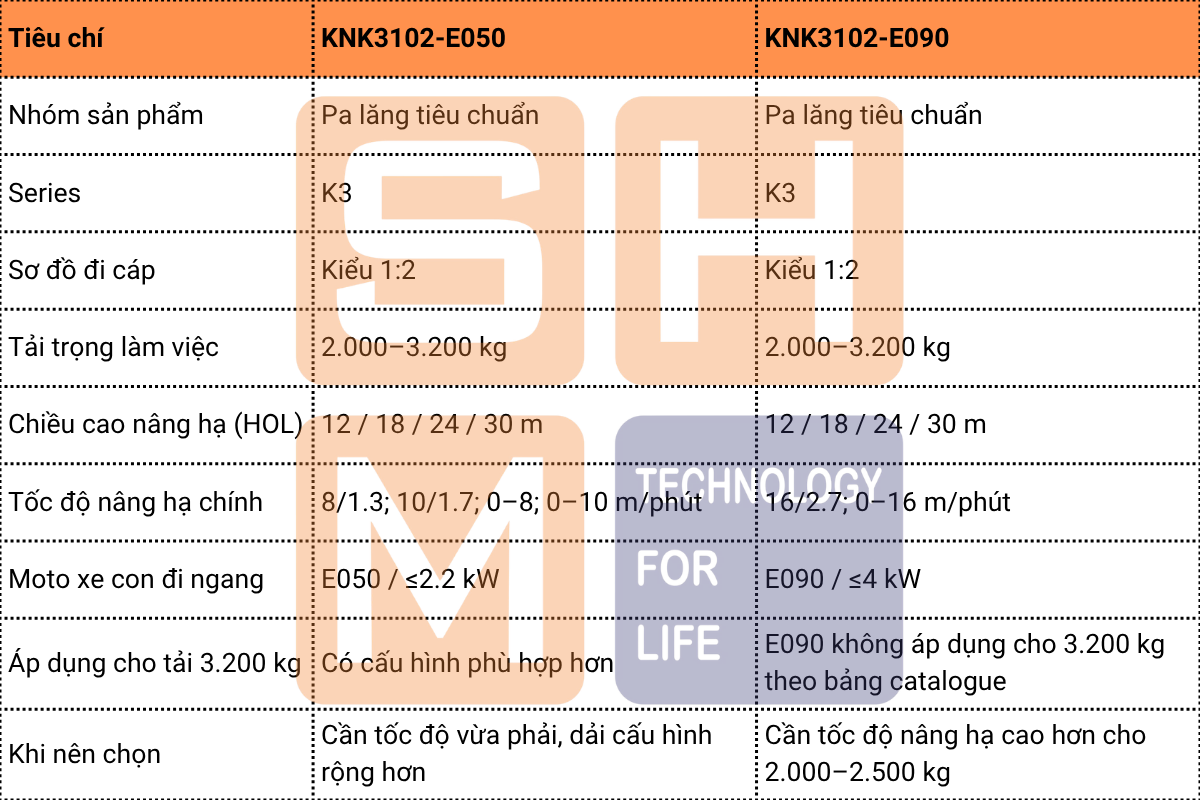

5. So sánh nhanh KNK3102-E050 và KNK3102-E090

Điểm quan trọng: KNK3102-E090 không phải bản tải lớn hơn của KNK3102-E050. Hai cấu hình có cùng dải tải danh nghĩa và cùng chiều cao nâng hạ, nhưng khác tốc độ nâng hạ, motor nâng, tỉ số truyền chuyển động và moto xe con đi ngang. Với tải 3.200 kg, cần đặc biệt kiểm tra lại vì bảng catalogue E090 thể hiện N/A cho cấu hình nâng hạ.

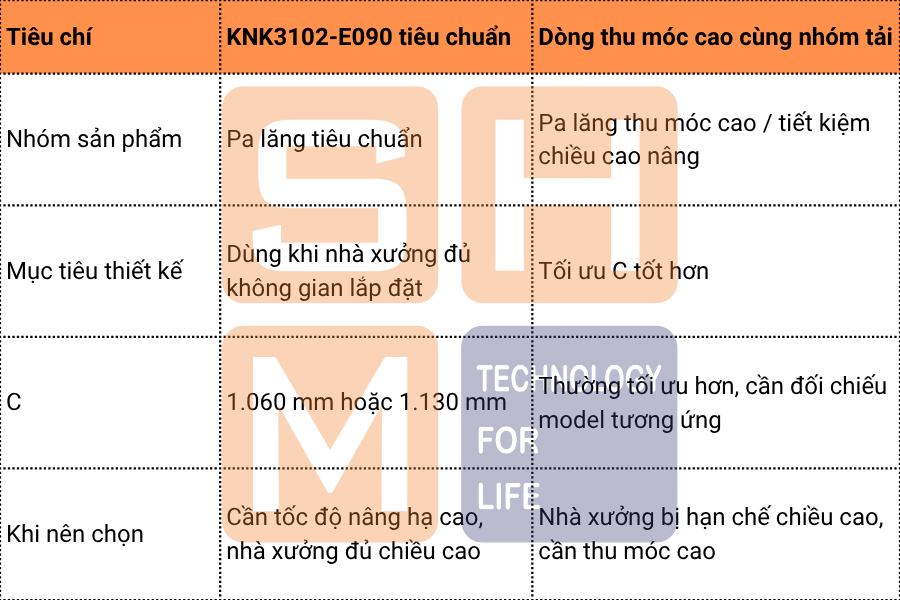

So sánh KNK3102-E090 với dòng thu móc cao cùng nhóm tải
