Bánh xe cầu trục Trung Quốc

Bánh xe dầm biên cầu trục hay bánh xe cầu trục Trung Quốc được SHM nhập khẩu. Bánh xe được chế tạo theo các kích thước tiêu chuẩn dùng làm bánh xe cho dầm biên của cầu trục, cổng trục với tải trọng tối đa từ 1 tấn đến 19 tấn tùy kích cỡ. Bánh xe lắp trong dầm biên kết hợp với động cơ giảm tốc giúp di chuyển cầu trục dễ dàng trên hệ thống đường ray được lắp đặt trong nhà xưởng, nhà máy, xí nghiệp,vv. Dưới đây là một số thông tin chi tiết về sản phẩm bánh xe cầu trục Trung Quốc, mời quý vị và các bạn tham khảo.

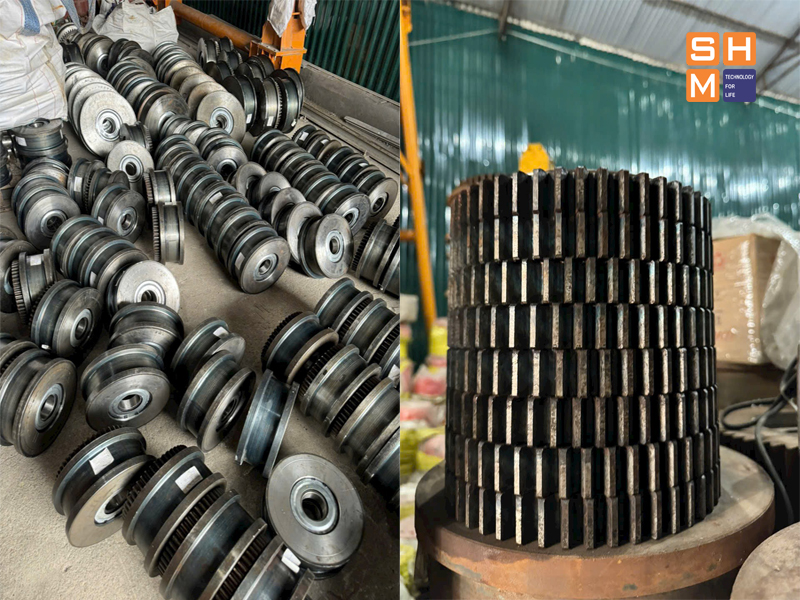

Bánh xe dầm biên cầu trục Trung Quốc nhập khẩu - bánh xe chủ động liền bánh răng và bánh răng (rời)

1. Cấu tạo của bánh xe cầu trục Trung Quốc

Bánh xe cầu trục Trung Quốc là phụ tùng cầu trục được SHM phân phối tại Việt Nam. Bánh xe dầm biên cầu trục xuất xứ Trung Quốc bao gồm cả bánh xe chủ động (liền bánh răng hoặc bánh răng rời để khớp với bánh răng trên hộp số của động cơ giảm tốc) và bánh xe bị động (không có bánh răng).

• Tên gọi: Bánh xe di chuyển cầu trục, cổng trục/ bánh xe con cầu trục/bánh xe dầm biên cầu trục
• Thành phần: Bánh xe cầu trục Trung Quốc sẽ bao gồm đầy đủ trục, gối đỡ, vòng bi, bạc đạn để sẵn sàng lắp đặt lên dầm biên.
• Đường kính: từ 95mm đến 545mm
• Chất liệu: thép S45C hoặc SC49 (tùy loại)
• Độ cứng: 50±5 hoặc 45±5 (tùy loại)
• Kích thước đường ray vuông tương thích: từ 32-38-44-55-63mm (tùy loại).
• Bánh xe chủ động: loại liền bánh răng hoặc bánh răng rời, có trục, vòng bi, bạc để lắp vào hộp số động cơ.
• Bánh xe bị động: bánh xe trơn

2. Thông số, kích thước kèm bản vẽ mô tả bánh xe cầu trục Trung Quốc

Dưới đây là hình ảnh về bản vẽ các thành phần chi tiết của bánh xe cầu trục Trung Quốc được phân phối tại SHM và các hình ảnh kèm thông tin đầy đủ về bánh. Mời quý vị và các bạn tham khảo.

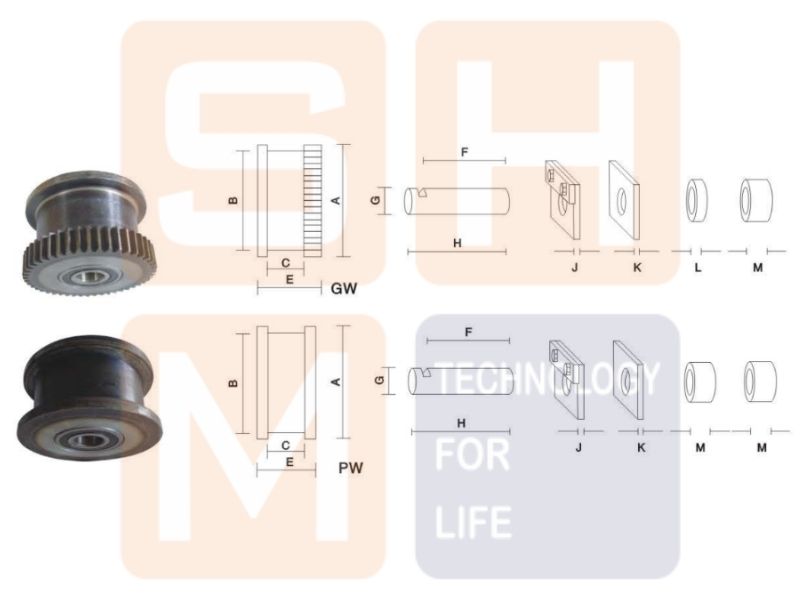

Bán vẽ minh họa các chi tiết của bánh xe dầm biên cầu trục Trung Quốc

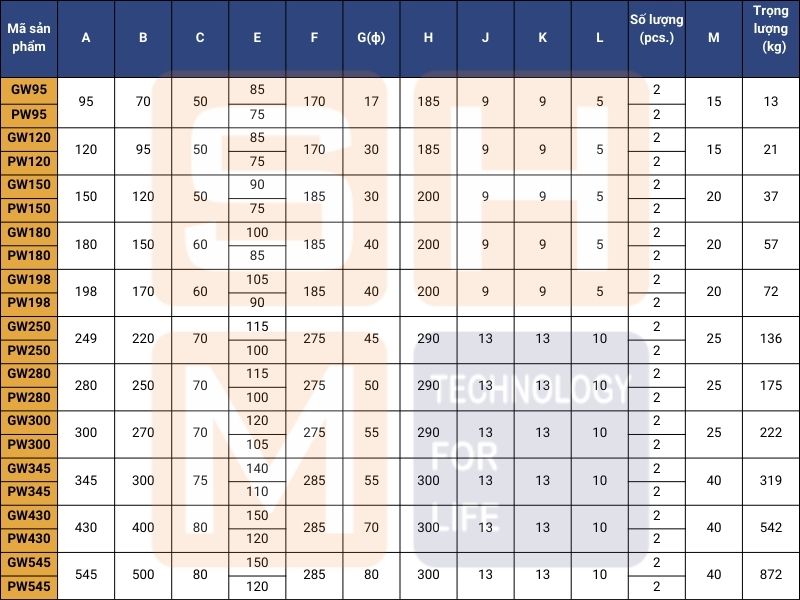

Bảng kích thước các loại bánh xe cầu trục Trung Quốc theo hình ảnh minh họa các chi tiết bên trên

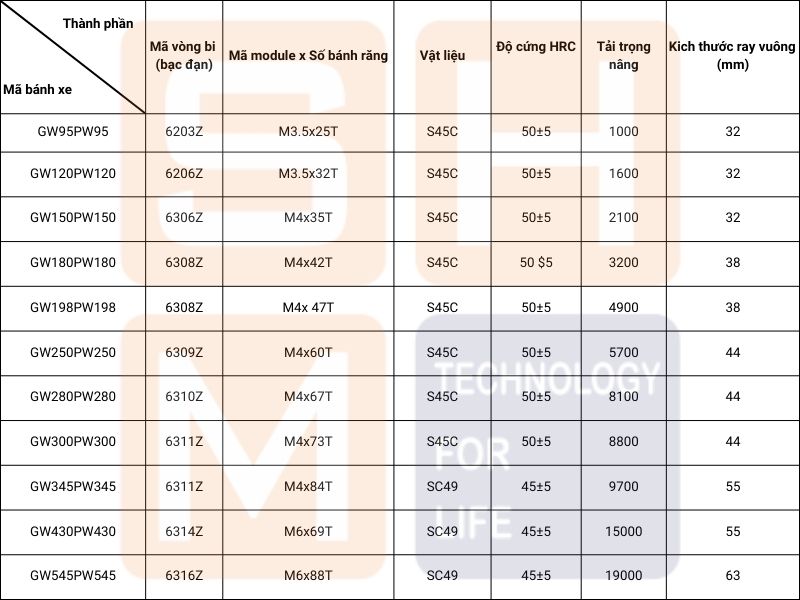

Mã sản phẩm và các thành phần cấu tạo bánh xe dầm biên cầu trục - SHM

Ảnh trên đây cung cấp các thông tin như sau:

• Mã cặp bánh xe: bánh xe chủ động (GW) - loại có bánh răng và bánh xe bị động (PW) - loại bánh trơn.
• Mã vòng bi, bạc: tương ứng cho cặp bánh xe.
• Mã module x số bánh răng: để tiện cho quá trình chọn lựa động cơ giảm tốc có cùng mã module và thông số bánh răng trên trục chuyển động của động cơ. Ở Việt Nam thường sử dụng loại có mã modul M3, M3.5 và M5.
• Kích thước ray vuông: là kích thước chiều rộng đường ray mà bánh xe có thể di chuyển.

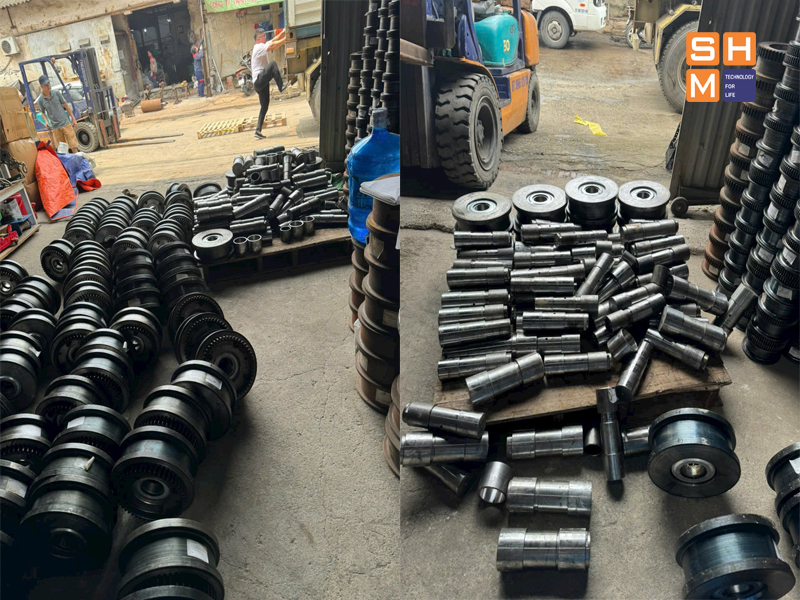

Bánh xe cầu trục TQ với đầy đủ các phụ tùng kèm theo

3. Khuyến nghị từ nhà sản xuất

Nhà sản xuất bánh xe cầu trục Trung Quốc khuyến cáo khách hàng nên tính toán tải trọng nâng cho bánh xe ở mức 50% so với công bố vì tải trọng trong bảng này là tải trọng tối đa, không phải nâng thường xuyên trong thời gian dài. Quý khách hàng hãy lưu ý trong lắp đặt và vận hành sau này.

4. Bảng giá chi tiết một số loại bánh xe dầm biên cầu trục Trung Quốc tại SHM

Dưới đây là bảng giá cụ thể một số loại bánh xe dầm biên cầu trục Trung Quốc theo đường kính ngoài của bánh xe. Một bộ bánh xe gồm (2 bánh chủ động và 2 bánh bị động). Mời quý vị và các bạn tham khảo:

Lưu ý: đối với những loại bánh xe dầm biên sản xuất bởi Trung Quốc, đường kính (D) được đo theo đường kính bên ngoài của bánh xe. Chẳng hạn như, với bộ bánh xe D200 liền răng đường ngoài của nó là 200mm nhưng đường kính mặt bên trong chỉ khoảng 170mm.

Bảng giá trên đây được cập nhật vào tháng 7/2024, giá có thể thay đổi do tỉ giá biến động và các yếu tố khác. Chính vì vậy, để có mức giá chính xác quý khách vui lòng liên hệ trực tiếp với SHM để cập nhật giá chính xác nhất và liên tục.

Trên đây là những thông tin chi tiết về bánh xe dầm biên Trung Quốc được phân phối tại SHM. Nếu quý vị và các bạn quan tâm, có nhu cầu đặt mua hoặc thiết kế bánh xe cầu trục Trung Quốc. Vui lòng liên hệ với SHM qua hotline: 0983.648.885 hoặc 0967.993.186 để được hỗ trợ nhanh nhất.
