SHM với trên 10 năm kinh nghiệm trong lĩnh vực sản xuất và lắp đặt các loại cổng trục tải trọng lớn. Trong đó thiết bị cổng trục dầm đôi 20 tấn là sản phẩm mũi nhọn của chúng tôi. Mọi yêu cầu chi tiết về thiết bị vui lòng liên hệ tới hotline của SHM để trao đổi trực tiếp với chuyên viên. Còn dưới đây là chi tiết về dòng sản phẩm này..
1. Thông số kỹ thuật cổng trục dầm đôi 20 tấn
Mỗi một yêu cầu công việc khác nhau SHM sẽ tư vấn cho người sử dụng một kích thước hợp lý. Kích thước và thông số khác của cổng trục dầm đôi 20 tấn còn phụ thuộc vào không gian lắp đặt và loại thiết bị nâng mà khách hàng lựa chọn. Dưới đây là thông số điển hình cho thiết bị này mà bạn nên biết:
- Tải trọng nâng hạ: 20tấn
- Khẩu độ ngang: Từ 5m - 30m
- Chiều cao nâng hạ: Từ 3m - 25m
- Chiều dài đường chạy: Thường từ 30m - 90m
- Thiết bị pa lăng: pa lăng cáp điện dầm đôi tải trọng 20 tấn
- Tốc độ nâng hạ: 3.5 - 8.4 (m/phút)
- Tốc độ di chuyển cổng trục: 12.5(m/phút)
- Hệ cấp điện dọc: Ray dẫn an toàn 3P -75A
- Tần suất khởi động: 300 lần/ giờ
- Vật liệu làm dầm chính: Thép SS400, Q235
- Sơn phủ cổng trục: Sơn chống gỉ, sơn lót và sơn màu vàng cam
- Hệ cấp điện ngang: Cáp mềm dẹp – máng C -dạng sâu đo
- Nguồn điện sử dụng: 3 pha 380v 50Hz
- Nguồn điện điều khiển: 110v
- Nhiệt độ môi trường làm việc: 45°C
- Chế độ làm việc: Từ FEM 1Am to FEM 5m (A2~A8)
- Tiêu chuẩn chế tạo: FEM 1.001, TCVN 4244-2005
- Thời gian chế tạo và lắp đặt: 25 ngày.

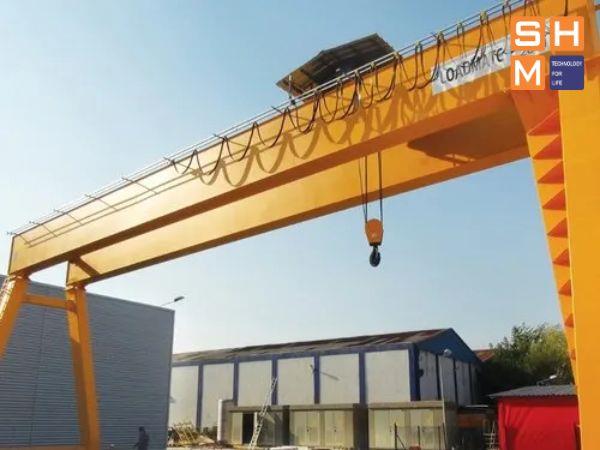

2. Các cụm chi tiết trên cổng trục dầm đôi 20 tấn
Như bạn đã biết, cổng trục dầm đôi 20 tấn được lắp đặt từ các cụm chi tiết khác nhau. Chúng ta có thể liệt kê thành 3 cụm chi tiết chính là:
- Phần kết cấu thép: bao gồm dầm chính, dầm biên, dầm đỡ 2 bên, hệ bánh xe lắp trên dầm biên, hệ thống lan can, ray đỡ, ray dẫn hướng lắp dưới mặt đất... Trong đó dầm chính và dầm biên và dầm đỡn 2 bên được chế tạo từ vật liệu thép SS400 hoặc các mác thép tương đương như Q235. Vật liệu chế tạo bánh xe chủ động và bị động là thép S45C. Tất cả đều được gia công chế tạo theo tiêu chuẩn TCVN 4244-2005.
- Phần động cơ nâng: là thiết bị pa lăng cáp dầm đôi với tải trọng 20 tấn. Khách hàng có thể lựa chọn nhiều loại pa lăng của các thương hiệu khác nhau. Tại SHM đang cung cấp các dòng pa lăng cáp điện của 3 thương hiệu lớn là Sungdo (Hàn Quốc), Stahl (Đức), EuroHoist (Châu Âu). Tham khảo ngay các thiết bi pa lăng cầu trục tốt nhất.
- Phần hệ thống điện: bao gồm tủ điện điều khiển và hệ thống điện. Trong đó bao gồm:
Tủ điện: Thiết bị trong tủ - LS: Hàn Quốc, vỏ tủ: Việt Nam
Điện ngang cho palang (tời): Sâu đo, máng C, cáp dẹt Ctract (Đài Loan).
Hệ điện dọc sử dụng ray điện an toàn 3P - 50A xuất xứ Đài Loan - Hàn Quốc.
3. Báo giá cổng trục dầm đôi 20 tấn
Đây là thiết bị có tải trọng lớn và chi phí lắp cao nên giá của thiết bị sẽ không có mức giá cố định. Khi báo giá cổng trục dầm đôi 20 tấn chuyên viên sẽ tiếp nhận thông tin yêu cầu của khách hàng như khẩu độ, chiều cao nâng,... đã trình bày ở mục 1 để lên báo giá cho phù hợp. Một vài yếu tố ảnh hưởng tới giá thành của thiết bị như:
- Khẩu độ và chiều cao nâng hạ: tác động trực tiếp đến chi phí kết cấu thép cụ thể là chi phí chế tạo dầm chính. Thiết bị càng lớn thì nguyên vật liệu chế tạo kết cấu thép càng nhiều dẫn đến giá thành càng cao.
- Loại pa lăng sử dụng: cùng mã tải trọng 20 tấn nhưng với pa lăng 20 tấn của Đức sẽ đắt gấp 3 lần pa lăng 20 tấn của Hàn Quốc. Chuyên viên sẽ nêu rõ trong quá trình tư vấn cho khách hàng.
- Chi phí cho hệ điện và phụ kiện khác: bao gồm chi phí cho tủ điện và các hệ cấp điện dọc, ngang... khoản chi phí này chiếm khoảng 20% giá trị tổng đơn hàng.
- Chi phí vận chuyển và lắp đặt: tùy theo vị trí địa lý mà chi phí vận chuyển sẽ được tính bởi bên dịch vụ vận chuyển thứ 3. Ngoài ra, chi phí lắp đặt cho thợ đi lại và ăn ở cũng cần được cộng vào báo giá. Thời gian lắp đặt thường sẽ khoảng 1 - 2 ngày.
Bạn đang có nhu cầu sử dụng cổng trục dầm đôi 20 tấn thì hãy liên hệ ngay với SHM để chúng tôi đưa ra giải pháp, báo giá và tối ưu chi phí tốt nhất cho bạn. SHM với hơn 10 năm kinh nghiệm trong lĩnh vực sản xuất và lắp đặt Cổng trục chắc chắn sẽ mang lại cho bạn những thiết bị tốt nhất với chi phí tối ưu nhất. Trân trọng cảm ơn!
