STAHL ST3212 là pa lăng xích điện có hai mức tải trọng làm việc trong bảng lựa chọn: 1.250 kg và 2.500 kg. Các cấu hình được liệt kê sử dụng motor E42 và có chế độ làm việc M6.
Ở 1.250 kg – 1/1, catalogue thể hiện ST3212-8/2 và ST3212-16/4. Ở 2.500 kg – 2/1, bảng thể hiện ST3212-8/2 và ST3212-12/3.

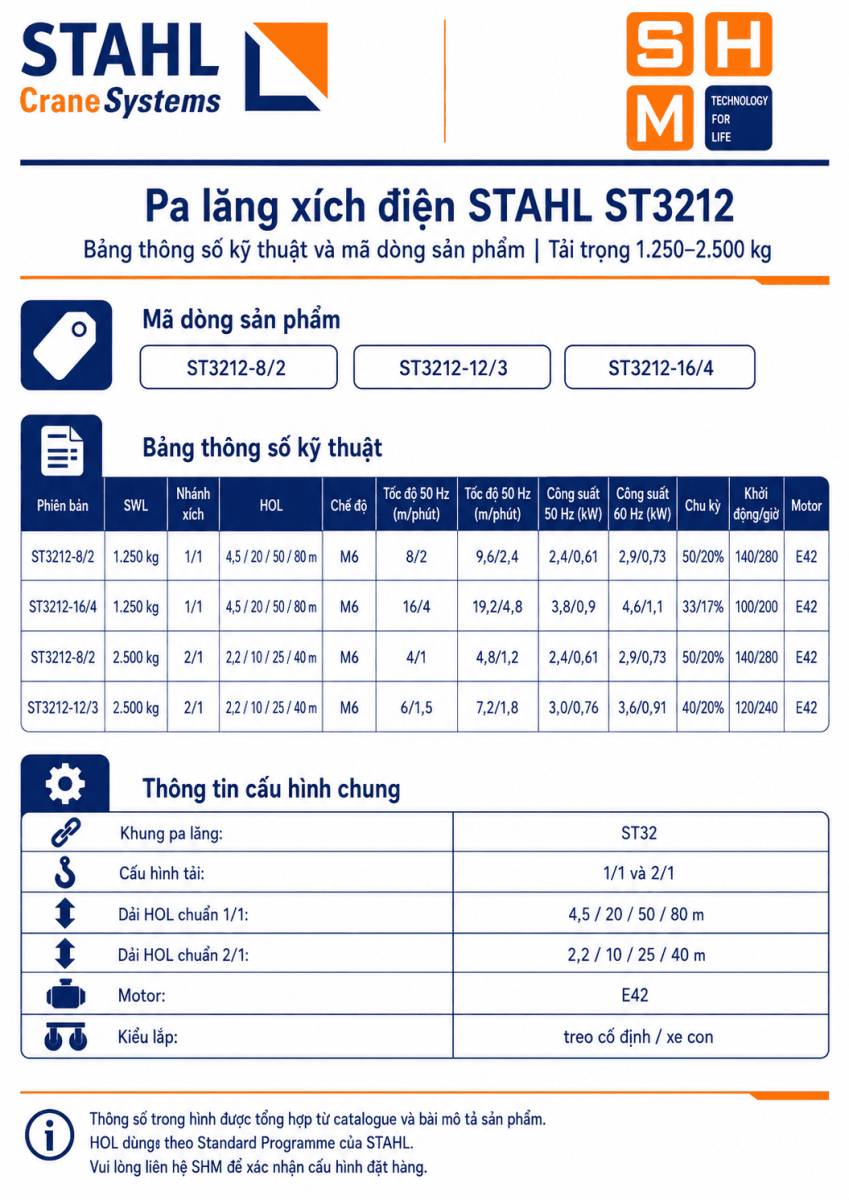

Bảng thông số kỹ thuật ST3212
ST3212 ở tải 1.250 kg
Với tải 1.250 kg, số nhánh xích là 1/1. ST3212-8/2 có hai cấp tốc độ 8/2 m/phút tại 50 Hz, công suất 2,4/0,61 kW và chu kỳ làm việc 50/20%.
ST3212-16/4 có tốc độ chính cao hơn, đạt 16/4 m/phút tại 50 Hz. Cấu hình này sử dụng công suất 3,8/0,9 kW, chu kỳ 33/17% và 100/200 lần khởi động mỗi giờ.
ST3212 ở tải 2.500 kg
Ở 2.500 kg, bảng sử dụng số nhánh xích 2/1. ST3212-8/2 có tốc độ thực tế 4/1 m/phút tại 50 Hz. ST3212-12/3 có tốc độ 6/1,5 m/phút.
ST3212-12/3 sử dụng công suất 3,0/0,76 kW ở 50 Hz và 3,6/0,91 kW ở 60 Hz. Chu kỳ làm việc là 40/20% với 120/240 lần khởi động mỗi giờ.
Lựa chọn biến thể theo tốc độ và tải trọng
Ở mức 1.250 kg, catalogue cung cấp lựa chọn tốc độ 8/2 hoặc 16/4 m/phút. Ở 2.500 kg, lựa chọn được thể hiện là 4/1 hoặc 6/1,5 m/phút.
ST3212-16/4 không được gán tự động sang tải 2.500 kg chỉ vì cùng family; tương tự, ST3212-12/3 không nên mặc định dùng cho 1.250 kg khi bảng lựa chọn hiện tại không thể hiện tổ hợp đó.
Chế độ làm việc M6 và motor E42
Các cấu hình ST3212 trong nguồn được xếp M6. Motor E42 được sử dụng xuyên suốt, nhưng công suất, chu kỳ làm việc và số lần khởi động thay đổi theo biến thể tốc độ.
Khi đánh giá khả năng đáp ứng chu kỳ sản xuất, cần đọc đồng thời chế độ làm việc, duty cycle và starts/h thay vì chỉ so sánh tải trọng tối đa.
Cấu hình lắp đặt
Chiều cao nâng hạ (HOL), phương án lắp cố định hoặc xe con, bề rộng cánh dầm và tốc độ di chuyển cần được xác định theo hệ thống cầu trục hoặc kết cấu dầm thực tế.
Các yêu cầu về cấp bảo vệ, môi trường đặc biệt và phiên bản phòng nổ cần đối chiếu tài liệu kỹ thuật của đúng cấu hình trước khi đặt hàng.
Hướng dẫn chọn ST3212
Nếu tải trọng là 1.250 kg và cần tốc độ chính cao, ST3212-16/4 là cấu hình đáng xem xét; nếu ưu tiên chu kỳ 50/20% với dải 8/2 m/phút, chọn ST3212-8/2.
Ở tải 2.500 kg, ST3212-8/2 phù hợp với dải 4/1 m/phút, còn ST3212-12/3 cung cấp tốc độ 6/1,5 m/phút.
Câu hỏi thường gặp
ST3212 nâng tối đa bao nhiêu trong bảng này?
2.500 kg với số nhánh xích 2/1.
ST3212-12/3 ở 2.500 kg có tốc độ bao nhiêu?
6/1,5 m/phút tại 50 Hz và 7,2/1,8 m/phút tại 60 Hz.
ST3212-16/4 ở 1.250 kg dùng công suất bao nhiêu?
3,8/0,9 kW tại 50 Hz và 4,6/1,1 kW tại 60 Hz.
ST3212 dùng motor nào?
Motor E42.
