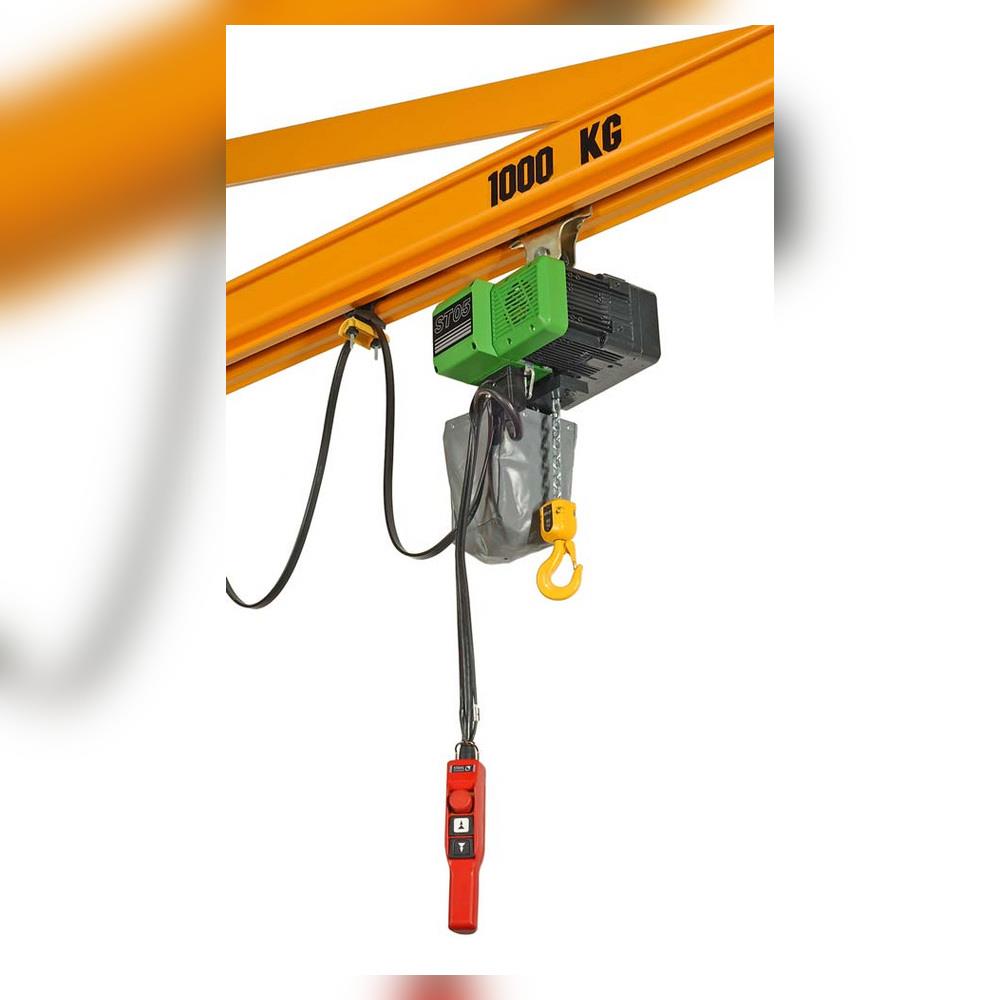

STAHL ST0503 là pa lăng xích điện có tải trọng làm việc 320 kg và 630 kg. Hai phiên bản chính gồm ST0503-6 một cấp tốc độ và ST0503-6/1.5 hai cấp tốc độ.
Cả hai phiên bản được phân loại chế độ làm việc M3. Ở tải 320 kg, thiết bị sử dụng cấu hình số nhánh xích 1/1; ở tải 630 kg sử dụng 2/1.

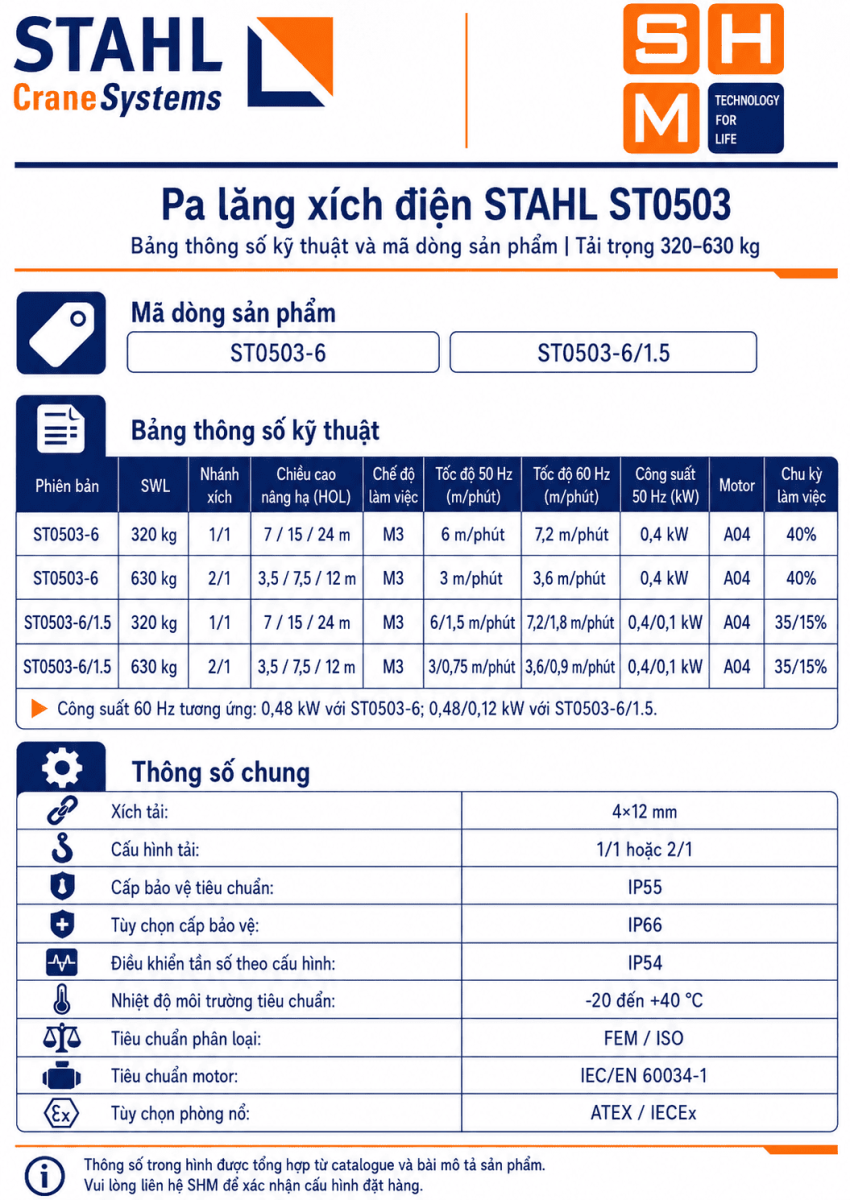

Bảng thông số kỹ thuật ST0503
Ở 60 Hz, công suất tương ứng là 0,48 kW với ST0503-6 và 0,48/0,12 kW với ST0503-6/1.5.
Thông số kỹ thuật của pa lăng STAHL ST0503
Tốc độ nâng theo cấu hình
ST0503-6 đạt 6 m/phút tại 50 Hz ở tải 320 kg – 1/1. Khi sử dụng cấu hình 630 kg – 2/1, tốc độ nâng là 3 m/phút.
Với ST0503-6/1.5, hai cấp tốc độ tương ứng là 6/1,5 m/phút ở 320 kg và 3/0,75 m/phút ở 630 kg tại 50 Hz.
Phiên bản hai cấp tốc độ phù hợp với các công việc cần thêm tốc độ chậm khi tiếp cận vị trí đặt tải hoặc căn chỉnh.
Xích tải, HOL và kiểu lắp
ST0503 sử dụng xích tải 4×12 mm. Thiết bị có thể được cấu hình lắp cố định, xe con đẩy tay hoặc xe con điện tùy thiết kế hệ thống.
Chiều cao nâng hạ (HOL) được lựa chọn theo chiều dài xích và yêu cầu thực tế. Với cấu hình xe con, cần kiểm tra thêm bề rộng cánh dầm và tốc độ di chuyển.
Cấp bảo vệ và tiêu chuẩn
-
IP55 tiêu chuẩn.
-
IP66 tùy chọn.
-
Thiết bị điều khiển tần số: IP54 theo cấu hình.
-
Nhiệt độ môi trường tiêu chuẩn: -20 đến +40 °C.
-
Chế độ làm việc phân loại theo FEM/ISO.
-
Motor có phân loại nhiệt F/H theo IEC/EN 60034-1.
-
Có tùy chọn phiên bản phòng nổ ATEX/IECEx.
Thông số phanh, bảo vệ quá tải và marking phòng nổ cần được xác định theo cấu hình đặt hàng.
Hướng dẫn lựa chọn ST0503
ST0503-6 phù hợp khi một cấp tốc độ đáp ứng quy trình nâng hạ. ST0503-6/1.5 phù hợp khi cần thêm tốc độ thấp để kiểm soát tải tốt hơn.
Khi chọn sản phẩm cần xác định tải trọng 320 kg hay 630 kg, chiều cao nâng hạ, chế độ làm việc, kiểu xe con và điều kiện môi trường.

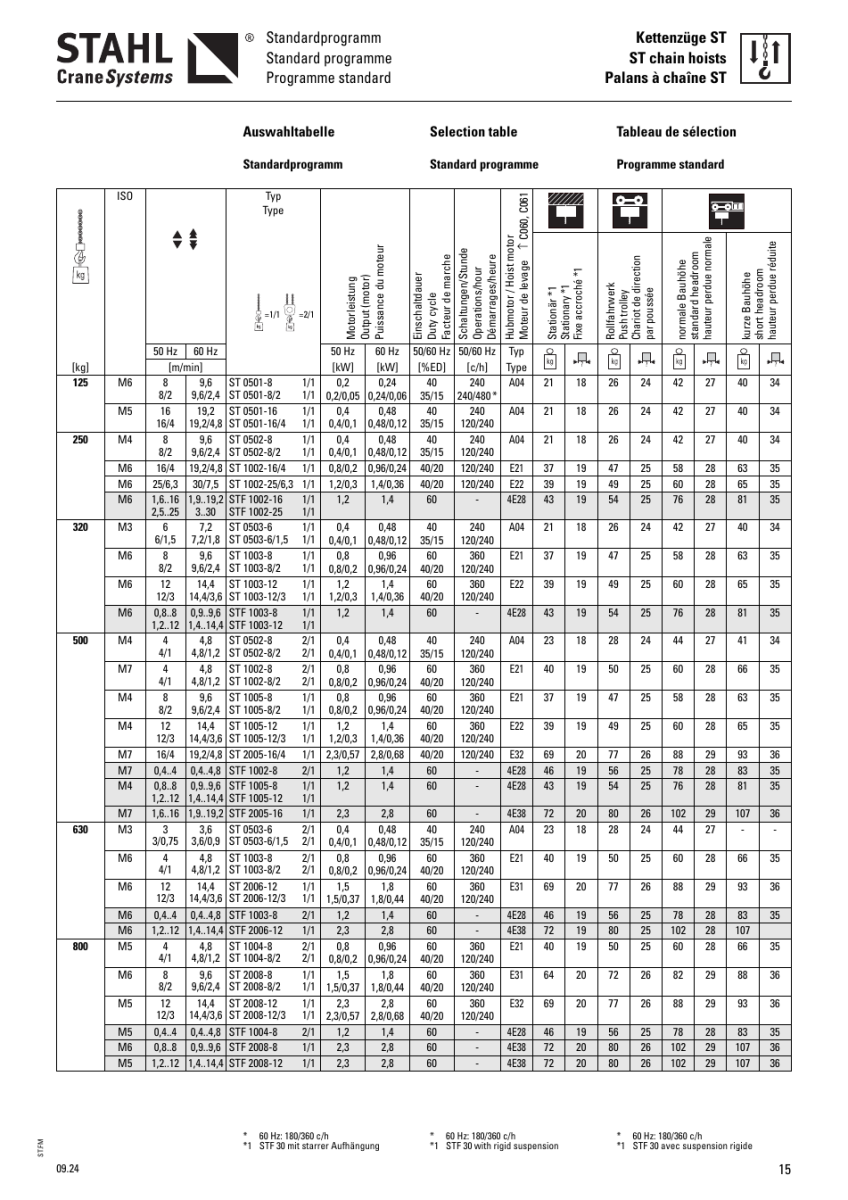

Thông số kỹ thuật của pa lăng STAHL ST0503 trong catalouge nhà sản xuất
Câu hỏi thường gặp
ST0503 có tải trọng tối đa bao nhiêu?
630 kg với cấu hình số nhánh xích 2/1.
ST0503-6 nâng 630 kg với tốc độ bao nhiêu?
3 m/phút tại 50 Hz.
ST0503-6/1.5 có tốc độ chậm bao nhiêu ở 630 kg?
0,75 m/phút tại 50 Hz.
ST0503 sử dụng xích tải nào?
Xích tải 4×12 mm.
