STAHL ST0502 là pa lăng xích điện có tải trọng làm việc từ 250 đến 500 kg. Dòng này gồm hai phiên bản chính: ST0502-8 một cấp tốc độ và ST0502-8/2 hai cấp tốc độ.
Ở tải 250 kg, thiết bị sử dụng cấu hình số nhánh xích 1/1. Với tải 500 kg, thiết bị sử dụng 2/1 và tốc độ nâng của móc giảm tương ứng.
Bảng thông số kỹ thuật ST0502
Ở 60 Hz, công suất tương ứng là 0,48 kW với ST0502-8 và 0,48/0,12 kW với ST0502-8/2.

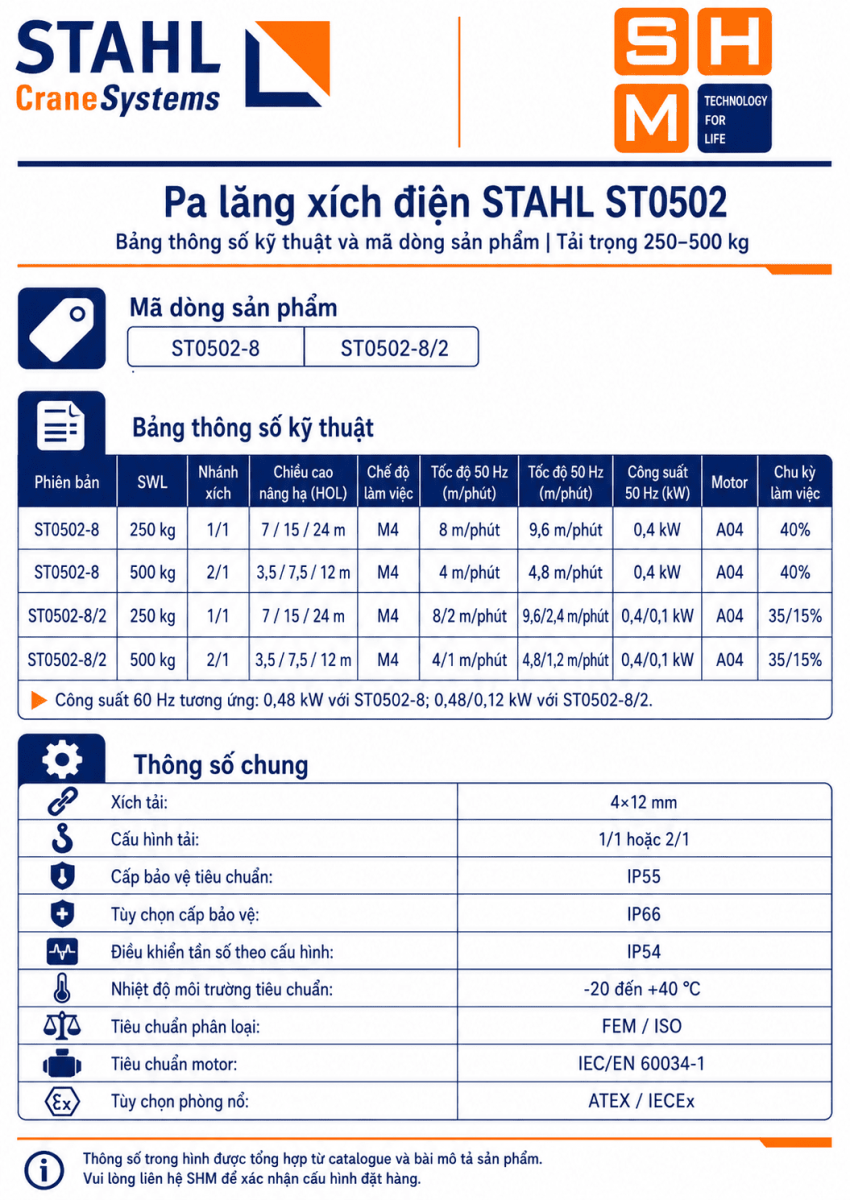

Thông số kỹ thuật của pa lăng STAHL ST0502
Lưu ý về chiều cao nâng hạ (HOL):
Theo bảng kích thước Standard Programme của STAHL cho khung ST05, chiều cao nâng hạ/hành trình móc tiêu chuẩn được liệt kê theo số nhánh xích:
-
1/1: 7 / 15 / 24 m;
-
2/1: 3,5 / 7,5 / 12 m.
Trong Product Information của STAHL, đại lượng này được ký hiệu HW (Hakenweg / hook path); trong bài viết SHM được chuẩn hóa thành chiều cao nâng hạ (HOL). Loại hộp xích thay đổi theo mức HOL, vì vậy cấu hình đặt hàng thực tế vẫn cần được xác nhận. Ở 60 Hz, công suất tương ứng là 0,48 kW với ST0502-8 và 0,48/0,12 kW với ST0502-8/2.
Tốc độ nâng theo tải trọng và số nhánh xích
Với ST0502-8, tốc độ nâng tại 50 Hz là 8 m/phút ở tải 250 kg – 1/1 và 4 m/phút ở tải 500 kg – 2/1.
ST0502-8/2 cung cấp hai cấp tốc độ: 8/2 m/phút ở 250 kg và 4/1 m/phút ở 500 kg tại 50 Hz. Tốc độ thấp phù hợp với các thao tác cần tiếp cận hoặc căn chỉnh tải chính xác hơn.
Xích tải và kiểu lắp
ST0502 sử dụng xích tải 4×12 mm. Thiết bị có thể được lắp cố định, kết hợp xe con đẩy tay hoặc xe con điện theo yêu cầu hệ thống.
Chiều cao nâng hạ (HOL), tốc độ di chuyển xe con và bề rộng cánh dầm cần được xác định theo phương án lắp đặt cụ thể.
Cấp bảo vệ và tiêu chuẩn
-
IP55 tiêu chuẩn.
-
IP66 tùy chọn.
-
Thiết bị điều khiển tần số: IP54 theo cấu hình.
-
Nhiệt độ môi trường tiêu chuẩn: -20 đến +40 °C.
-
Chế độ làm việc phân loại theo FEM/ISO.
-
Motor có phân loại nhiệt F/H theo IEC/EN 60034-1.
-
Có tùy chọn phiên bản ATEX/IECEx.
Thông số phanh, bảo vệ quá tải và marking phòng nổ được xác định theo cấu hình thiết bị.
Hướng dẫn chọn ST0502
ST0502-8 phù hợp với yêu cầu nâng một cấp tốc độ. ST0502-8/2 phù hợp khi cần thêm tốc độ chậm để kiểm soát tốt hơn trong quá trình đặt hoặc căn chỉnh tải.
Với tải 500 kg, cần sử dụng thông số của cấu hình 2/1. Khi lựa chọn sản phẩm nên xác định tải trọng, chiều cao nâng hạ, tốc độ, chế độ làm việc, kiểu xe con và điều kiện môi trường.

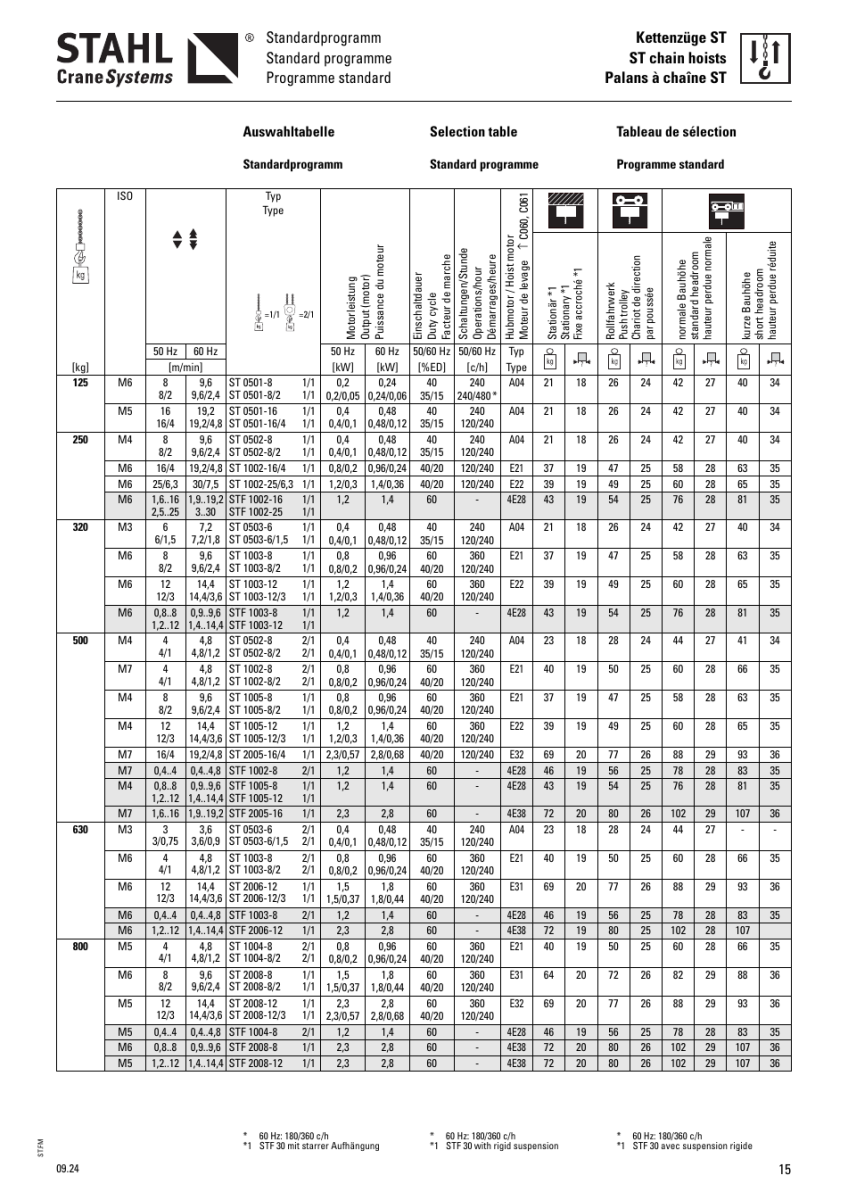

Thông số kỹ thuật của pa lăng STAHL ST0502 trong catalouge nhà sản xuất
Câu hỏi thường gặp
ST0502 có nâng được 500 kg không?
Có. Cấu hình 500 kg sử dụng số nhánh xích 2/1.
Tốc độ ST0502-8 ở 500 kg là bao nhiêu?
4 m/phút tại 50 Hz và 4,8 m/phút tại 60 Hz.
ST0502 dùng xích tải kích thước nào?
ST0502 sử dụng xích tải 4×12 mm.
M4 có phải tốc độ làm việc không?
Không. M4 là chế độ làm việc; tốc độ nâng được thể hiện riêng bằng m/phút.
