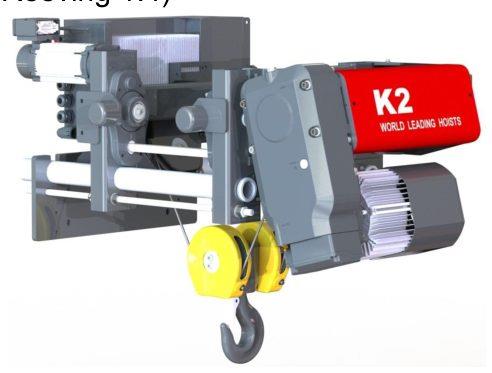

Pa lăng dầm đơn World Hoist KNK2104 chiều cao nâng dưới tiêu chuẩn

World Hoist KNK2104 là dòng pa lăng dầm đơn chiều cao nâng dưới tiêu chuẩn, hay còn gọi là Low Headroom Hoist, được thiết kế cho cầu trục dầm đơn hoặc monorail cần tối ưu chiều cao nâng trong không gian nhà xưởng bị giới hạn. Đây là model thuộc nhóm K2 của World Hoist, sử dụng cách đi cáp reeving 1:4, có tải trọng làm việc an toàn 2.000 kg, 2.500 kg và 3.200 kg, phù hợp với các hệ nâng tải trung bình trong nhà xưởng sản xuất, kho công nghiệp, xưởng cơ khí, dây chuyền lắp ráp và các dự án cải tạo cầu trục hiện hữu.

Khác với pa lăng dầm đơn tiêu chuẩn, dòng low headroom được bố trí kết cấu để cụm móc có thể tiếp cận gần dầm hơn, từ đó tăng chiều cao nâng hữu dụng trong cùng một không gian nhà xưởng. World Hoist cũng giới thiệu K Series và H Series là các dòng wire rope hoist có thiết kế phù hợp cho những môi trường không gian thấp (low headroom), phù hợp cho các loại cầu trục dầm đơn (single girder crane), hệ cầu trục và các dự án nâng cấp nhà xưởng; thiết kế compact C-shaped được hãng mô tả là giúp giảm chiều cao lắp đặt và tối đa hóa không gian làm việc.

Nếu quý khách cần tư vấn cụ thể hơn hãy liên hệ trực tiếp với SHM thông qua hotline: 0352 878 868 hoặc 0789 376 856

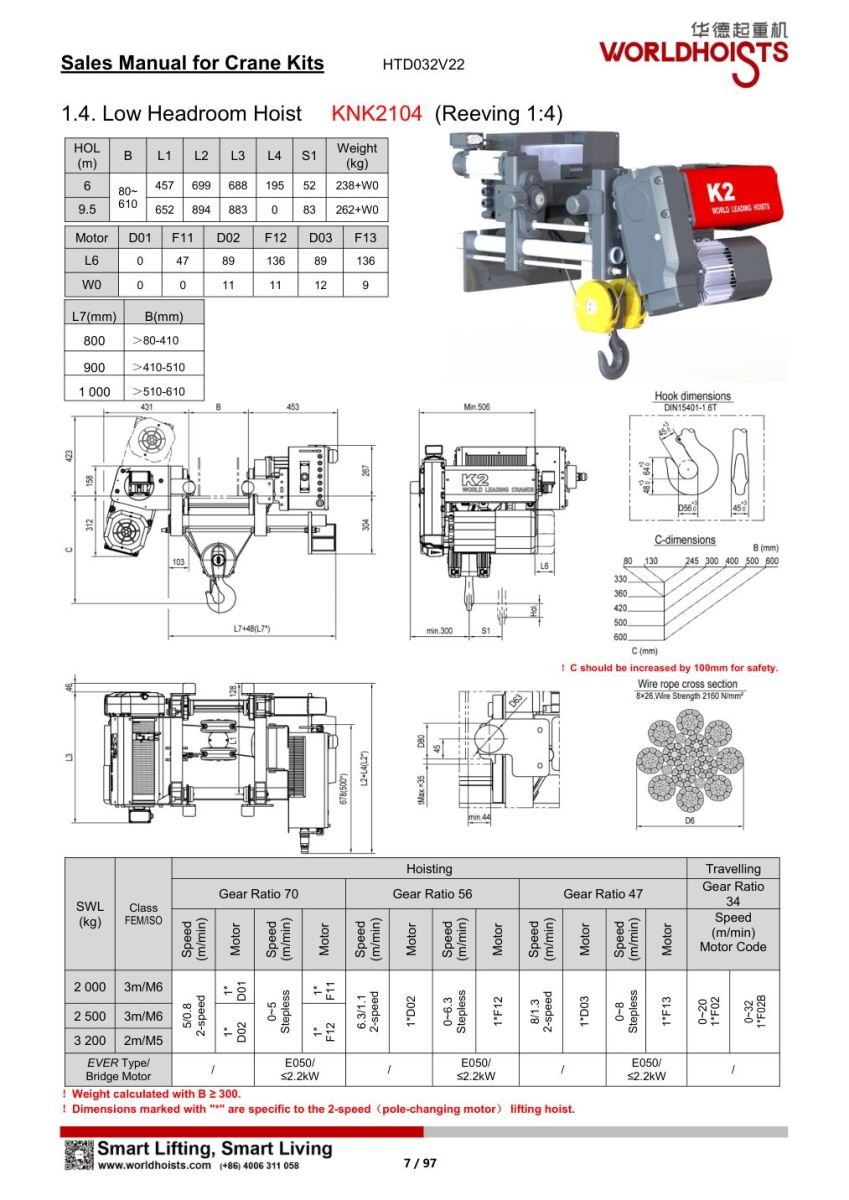

1. Thông số kỹ thuật chính của World Hoist KNK2104

Các thông số trên bám theo brief KNK2104 trong bộ nội dung World Hoist Low Headroom: model này thuộc nhóm Low Headroom Hoist, có:

• SWL 2.000 kg, 2.500 kg, 3.200 kg,
• Cấu hình đi dây cáp: reeving 1:4 (qua 4 tang cuốn hoặc puly),
• HOL 6 m và 9.5 m,
• bề rộng cánh dầm 80–610 mm,
• tốc độ di chuyển 0–20 hoặc 0–32 m/phút.

2. Khi nào nên chọn pa lăng World Hoist KNK2104?

KNK2104 phù hợp khi khách hàng cần một bộ pa lăng dầm đơn tải 2–3.2 tấn, nhưng không gian lắp đặt hoặc chiều cao nâng thực tế bị hạn chế so với cấu hình pa lăng dầm đơn tiêu chuẩn. Đây là lựa chọn đáng cân nhắc khi nhà xưởng cần thiết bị nâng gọn, tối ưu chiều cao móc, nhưng vẫn giữ giải pháp cầu trục dầm đơn hoặc monorail.

Với các dự án cần tải 1–1.6 tấn và chiều cao nâng dài hơn, có thể cân nhắc KNK2102. Nếu vẫn cần tải 2–3.2 tấn nhưng chiều cao nâng cần tới 12–30 m, nên chuyển sang KNK3102 thay vì cố dùng KNK2104 ngoài dải HOL catalogue. Brief KNK2104 cũng xác định rõ bài cần giúp người đọc phân biệt KNK2104 với KNK2102 và KNK3102.

3. Ưu điểm kỹ thuật của KNK2104

3.1. Tối ưu chiều cao nâng so với pa lăng dầm đơn tiêu chuẩn

KNK2104 thuộc nhóm pa lăng dầm đơn chiều cao nâng dưới tiêu chuẩn, tức dòng pa lăng được thiết kế để tối ưu khoảng cách từ dầm đến cụm móc. Khi nhà xưởng đã có sẵn mái, cột, vai đỡ, ray chạy hoặc dầm hiện hữu, việc nâng cao kết cấu thường tốn kém. Trong trường hợp này, cấu hình low headroom giúp tăng chiều cao nâng hữu dụng mà không cần thay đổi quá nhiều phần kết cấu nhà xưởng.

Đây là lý do KNK2104 phù hợp với các dự án retrofit cầu trục, thay pa lăng cũ, nâng cấp hệ monorail hoặc lắp mới cầu trục dầm đơn trong không gian bị giới hạn.

3.2. Phù hợp nhóm tải phổ biến 2–3.2 tấn

Dải tải 2.000 kg, 2.500 kg và 3.200 kg là nhóm tải rất thường gặp trong nhà xưởng sản xuất, kho vật tư và cơ khí chế tạo. Theo catalogue/brief, cấu hình 2.000 kg và 2.500 kg thuộc cấp làm việc 3m/M6, còn cấu hình 3.200 kg thuộc 2m/M5.

Khi chọn model, không nên chỉ dựa trên “tải bao nhiêu tấn”. Cần kiểm tra thêm tần suất nâng, chu kỳ vận hành, thời gian hoạt động mỗi ngày, mức tải trung bình và yêu cầu định vị tải.

3.3. Cấu hình đi cáp 4 tang cuốn cho tải cao hơn trong cùng nhóm K2

So với KNK2102 sử dụng reeving 1:2, KNK2104 dùng reeving 1:4, giúp model này đáp ứng dải tải cao hơn trong cùng nhóm K2. Đây là khác biệt quan trọng khi tư vấn khách hàng: KNK2102 phù hợp tải 1–1.6 tấn, còn KNK2104 phù hợp tải 2–3.2 tấn.

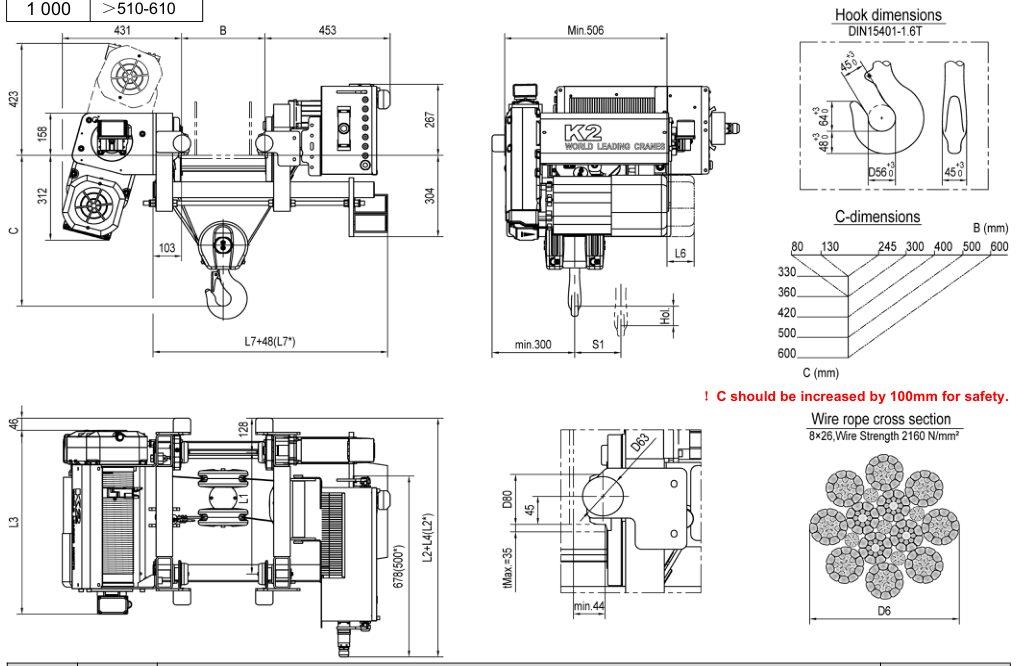

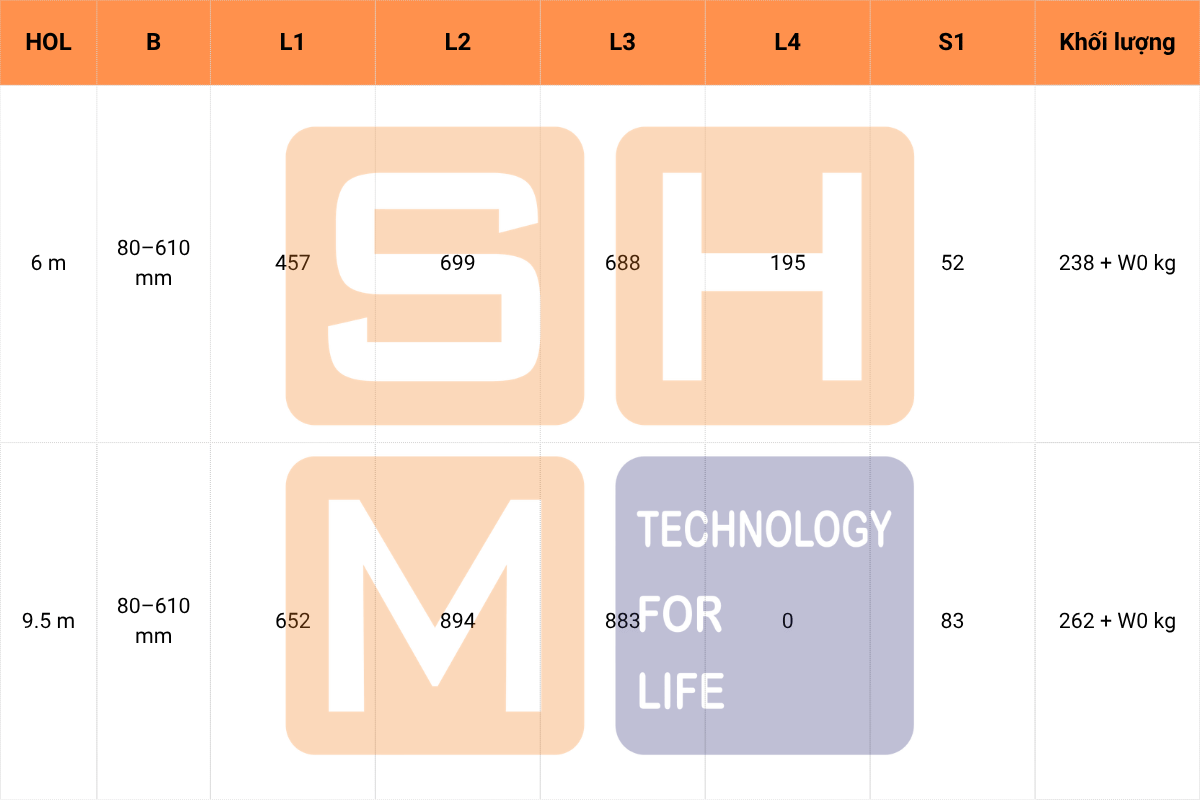

4. Bảng kích thước lắp đặt KNK2104

4.1. L7 theo bề rộng cánh dầm

Trong đó, HOL là chiều cao nâng, B là bề rộng cánh dầm, L1–L4 và S1 là các kích thước lắp đặt cần đọc cùng bản vẽ catalogue, còn khối lượng là trọng lượng bản thân pa lăng. Nếu catalogue ghi dạng Weight + W0, cần cộng thêm hoặc trừ đi giá trị W0 theo loại motor thực tế.

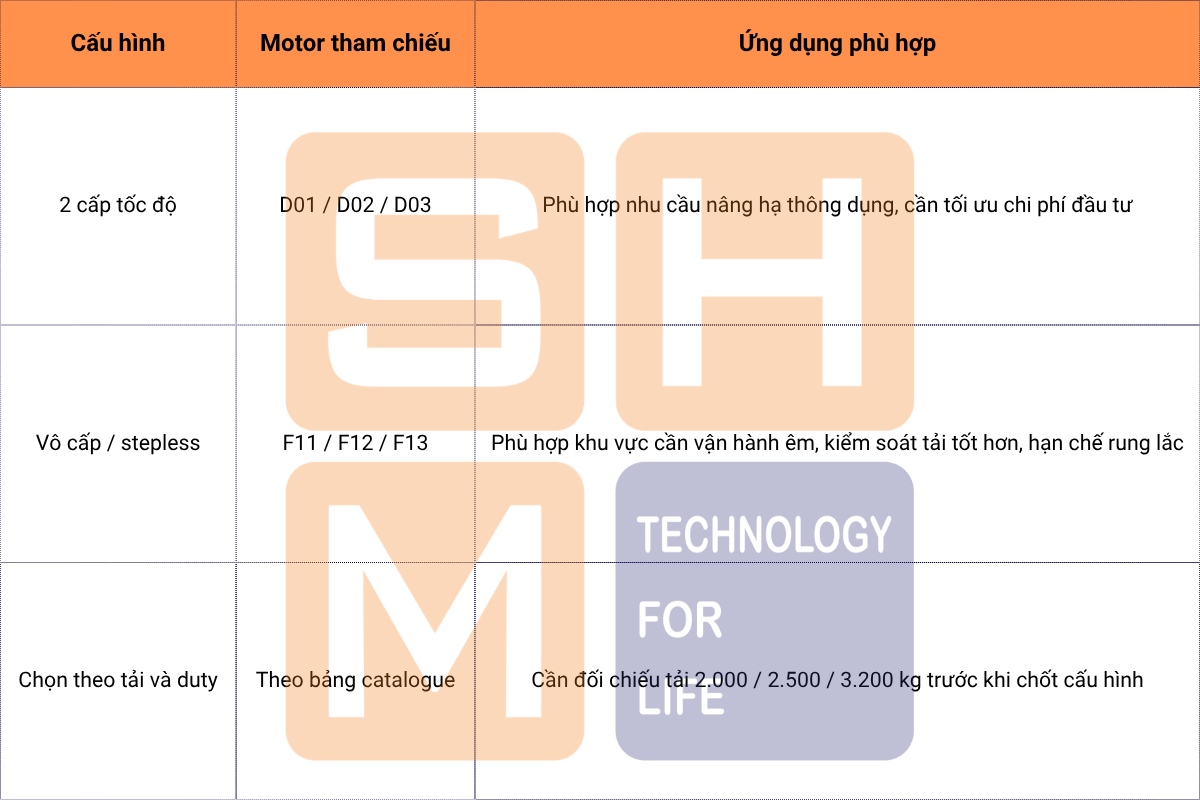

5. Cấu hình tốc độ nâng của KNK2104

Theo brief KNK2104, model này có các lựa chọn 2 cấp tốc độ và vô cấp/stepless theo nhóm motor D01/F11, D02/F12, D03/F13.

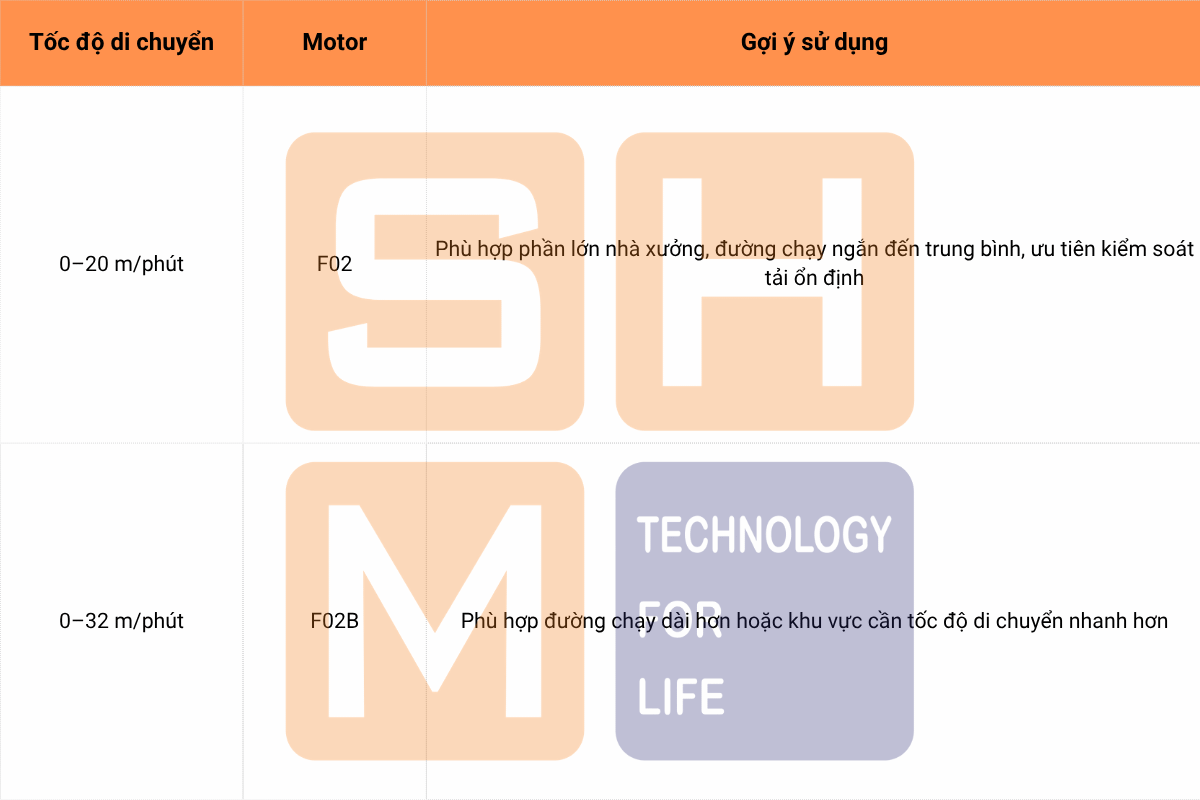

6. Cấu hình di chuyển ngang

7. Ứng dụng phù hợp tại Việt Nam

World Hoist KNK2104 phù hợp với các ứng dụng tải trung bình, cần thiết bị nâng gọn, có khả năng tận dụng chiều cao móc tốt hơn trong hệ cầu trục dầm đơn hoặc monorail.

Với môi trường đặc biệt như ngoài trời, độ ẩm cao, bụi nặng, hóa chất, phòng nổ hoặc phòng sạch, không nên mặc định dùng cấu hình KNK2104 tiêu chuẩn. Cần xác nhận thêm bằng datasheet, hồ sơ kỹ thuật hoặc tư vấn trực tiếp từ nhà sản xuất.

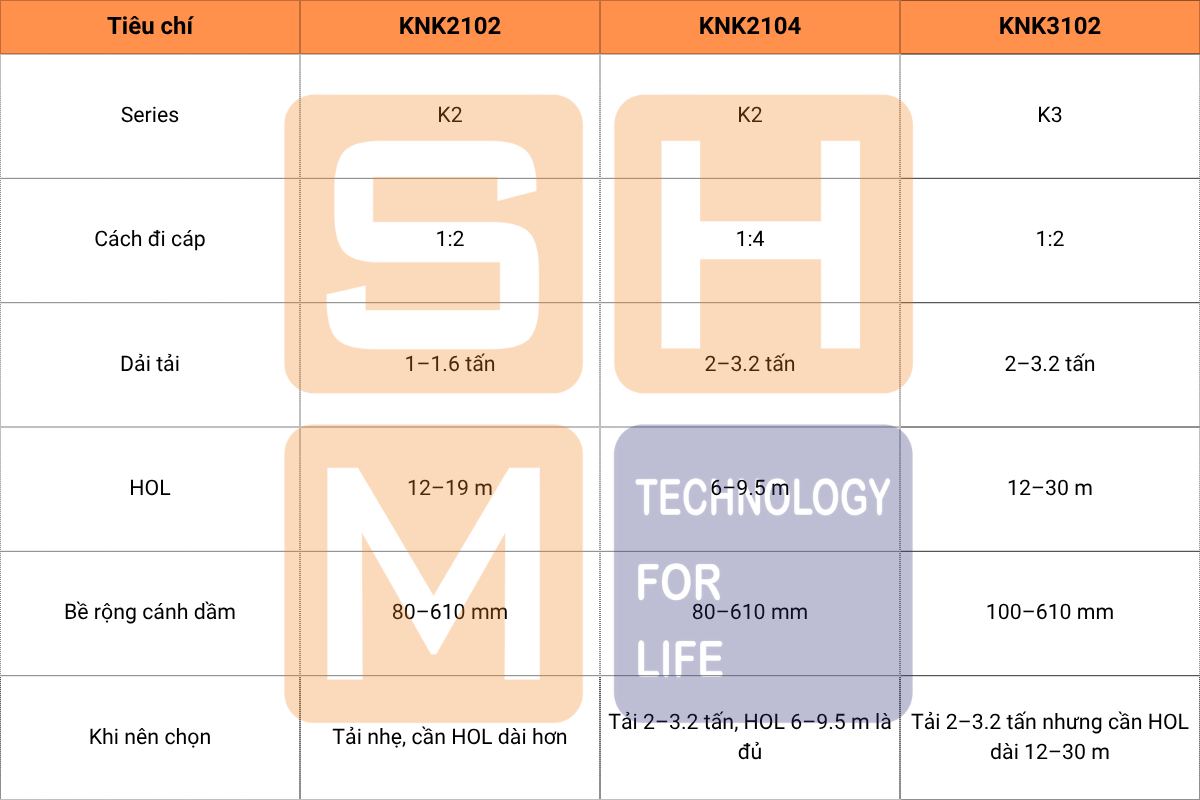

8. So sánh nhanh KNK2104 với KNK2102 và KNK3102
