World Hoist KNH4102-E090 là dòng pa lăng dầm đơn chiều cao nâng dưới tiêu chuẩn, hay còn gọi là Low Headroom Hoist, thuộc nhóm H4 của World Hoist. Model này được thiết kế cho các hệ cầu trục dầm đơn hoặc monorail cần nâng tải 4–5 tấn nhưng vẫn phải tối ưu chiều cao móc trong không gian nhà xưởng bị giới hạn. Theo thông tin trong catalogue World Hoist, KNH4102-E090 sử dụng cấu hình đi cáp Reeving 1:2, có tải trọng làm việc an toàn 4.000 kg và 5.000 kg, chiều cao nâng 18 m, 24 m và 32 m, phù hợp với các dự án cần hành trình móc dài hơn nhóm KNK3104 nhưng vẫn muốn giữ cấu hình pa lăng chiều cao nâng dưới tiêu chuẩn.
World Hoist giới thiệu K Series và H Series là các dòng pa lăng cáp điện có thiết kế low headroom, phù hợp cho cầu trục dầm đơn (single girder crane), cầu trục và các dự án nâng cấp nhà xưởng. Hãng cũng mô tả cấu trúc compact C-shaped giúp giảm chiều cao lắp đặt và tối đa hóa không gian làm việc.
Nếu quý khách cần tư vấn cụ thể hơn hãy liên hệ trực tiếp với SHM thông qua hotline: 0352 878 868 hoặc 0789 376 856
1. Thông số kỹ thuật chính của World Hoist KNH4102-E090
|
Hạng mục |
Thông tin |
|
Dòng sản phẩm |
Pa lăng dầm đơn chiều cao nâng dưới tiêu chuẩn
(Low Headroom Hoist)
|
|
Model |
KNH4102-E090 |
|
Series |
H4 |
|
Cấu hình đi cáp |
Đi cáp qua 2 tang cuốn cáp
Reeving 1:2
|
|
Tải trọng làm việc an toàn |
4.000 kg;
5.000 kg
|
|
Cấp độ làm việc |
4.000 kg: 3m/M6;
5.000 kg: 2m/M5
|
|
Chiều cao nâng HOL |
18 m;
24 m;
32 m
|
|
Bề rộng cánh dầm B |
100–610 mm |
|
Tốc độ nâng 2 cấp |
8/1.3 hoặc 10/1.7 m/phút |
|
Tốc độ nâng vô cấp/biến tần |
0–8 hoặc 0–10 m/phút |
|
Motor nâng |
Theo cấu hình D05/F15 trong brief catalogue |
|
Tốc độ di chuyển |
0–20 m/phút hoặc 0–32 m/phút |
|
Motor di chuyển |
F03 hoặc F03B |
|
EVER type / bridge motor |
E090 / ≤4 kW |
|
Khối lượng |
675 + W0 kg đến 777 + W0 kg |
|
Ghi chú catalogue |
C tăng thêm 100 mm vì an toàn;
C tăng thêm 170 mm khi HOL ≥ 24 m;
weight calculated with B ≥ 410
|
|
Nguồn catalogue |

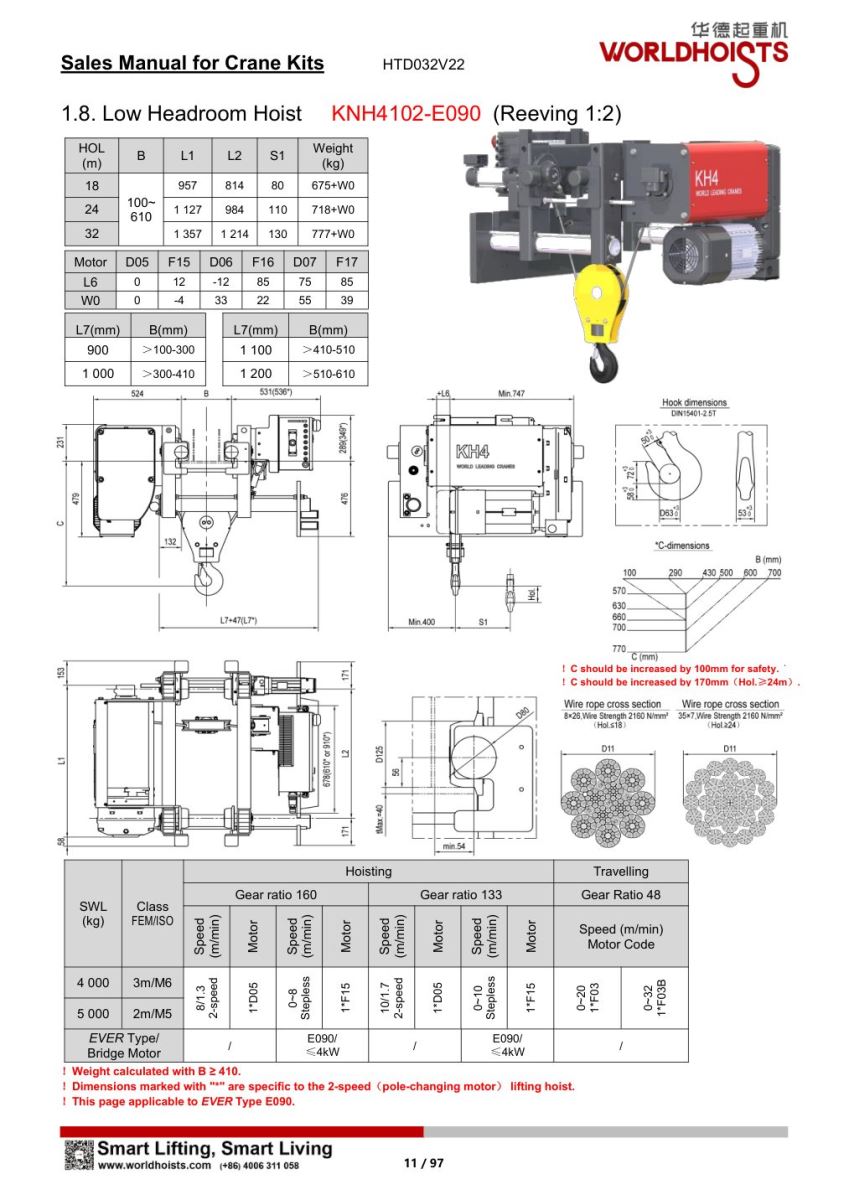

page-012, printed catalogue page 11/97
|
Các thông số trên được tổng hợp từ catalogue KNH4102-E090/E150/E230, trong đó pa lăng KNH4102-E090 được xác định:
-
Model phục vụ nhu cầu nâng hạ 4–5 tấn,
-
Cấu hình đi cáp của pa lăng theo dạng reeving 1:2,
-
HOL 18–32 m, B 100–610 mm, tốc độ nâng 2 cấp 8/1.3 hoặc 10/1.7 m/phút,
-
Tốc độ nâng vô cấp 0–8 hoặc 0–10 m/phút,
-
Tốc độ di chuyển 0–20 hoặc 0–32 m/phút, EVER type E090 / ≤4 kW.
Thông tin kỹ thuật chi tiết của nhà sản xuất World Hoist
2. Khi nào nên chọn World Hoist KNH4102-E090?
KNH4102-E090 phù hợp khi khách hàng cần một bộ pa lăng dầm đơn tải 4–5 tấn, nhưng chiều cao nâng yêu cầu dài hơn các model K-series như KNK3104.
|
Nhu cầu thực tế |
Lý do chọn KNH4102-E090 |
|
Cầu trục dầm đơn tải 4–5 tấn |
Model được thiết kế đúng dải tải 4.000–5.000 kg |
|
Cần chiều cao nâng dài |
HOL 18 m, 24 m, 32 m, dài hơn nhóm KNK3104 |
|
Nhà xưởng cần tối ưu chiều cao móc |
Thiết kế low headroom giúp tăng chiều cao nâng hữu dụng |
|
Không muốn chuyển sang cầu trục dầm đôi |
Có thể giữ giải pháp dầm đơn nếu kết cấu dầm phù hợp |
|
Tuyến monorail hoặc nâng cố định |
Phù hợp nếu bề rộng cánh dầm nằm trong dải B 100–610 mm |
|
Dự án cải tạo hệ nâng hiện hữu |
Phù hợp khi thay pa lăng cũ nhưng cần cải thiện hành trình móc |
KNH4102 nên được định vị cho khách hàng cần tải 4–5 tấn nhưng yêu cầu HOL 18–32 m, tức vượt khả năng chiều cao nâng của pa lăng dưới chuẩn KNK3104.
3. Ưu điểm kỹ thuật của KNH4102-E090
3.1. Tối ưu chiều cao nâng cho cầu trục dầm đơn
KNH4102-E090 thuộc nhóm pa lăng chiều cao nâng dưới tiêu chuẩn, được thiết kế để giảm chiều cao lắp đặt của cụm pa lăng so với cấu hình pa lăng dầm đơn tiêu chuẩn. Với nhà xưởng có giới hạn cao độ, cấu hình này giúp cụm móc tiếp cận gần dầm hơn, từ đó cải thiện chiều cao nâng hữu dụng.
Đây là lợi thế quan trọng với các dự án cải tạo nhà xưởng, thay thế pa lăng cũ hoặc lắp mới cầu trục dầm đơn trong khu vực có mái thấp, vai cột thấp hoặc không thể thay đổi kết cấu nhà xưởng.
3.2. Phù hợp tải trọng 4–5 tấn với chiều cao nâng dài

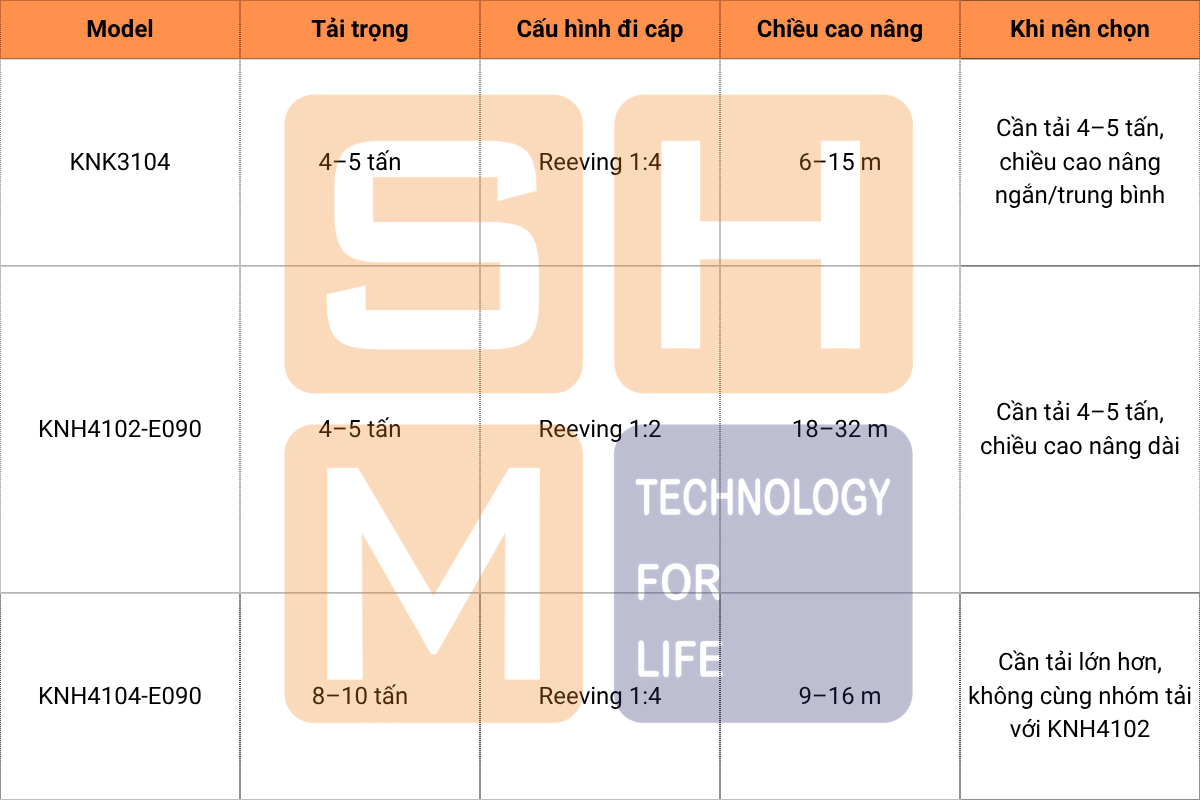

Nếu KNK3104 phù hợp với tải 4–5 tấn nhưng chiều cao nâng chỉ trong dải 6–15 m, thì KNH4102-E090 phù hợp hơn khi khách hàng vẫn cần tải 4–5 tấn nhưng chiều cao nâng lên đến 18–32 m. Brief so sánh nội bộ cũng xác định: KNK3104 là lựa chọn 4–5 tấn cho HOL 6–15 m, còn KNH4102 là lựa chọn 4–5 tấn cho HOL 18–32 m.
3.3. Có cấu hình nâng 2 cấp tốc độ hoặc vô cấp/biến tần

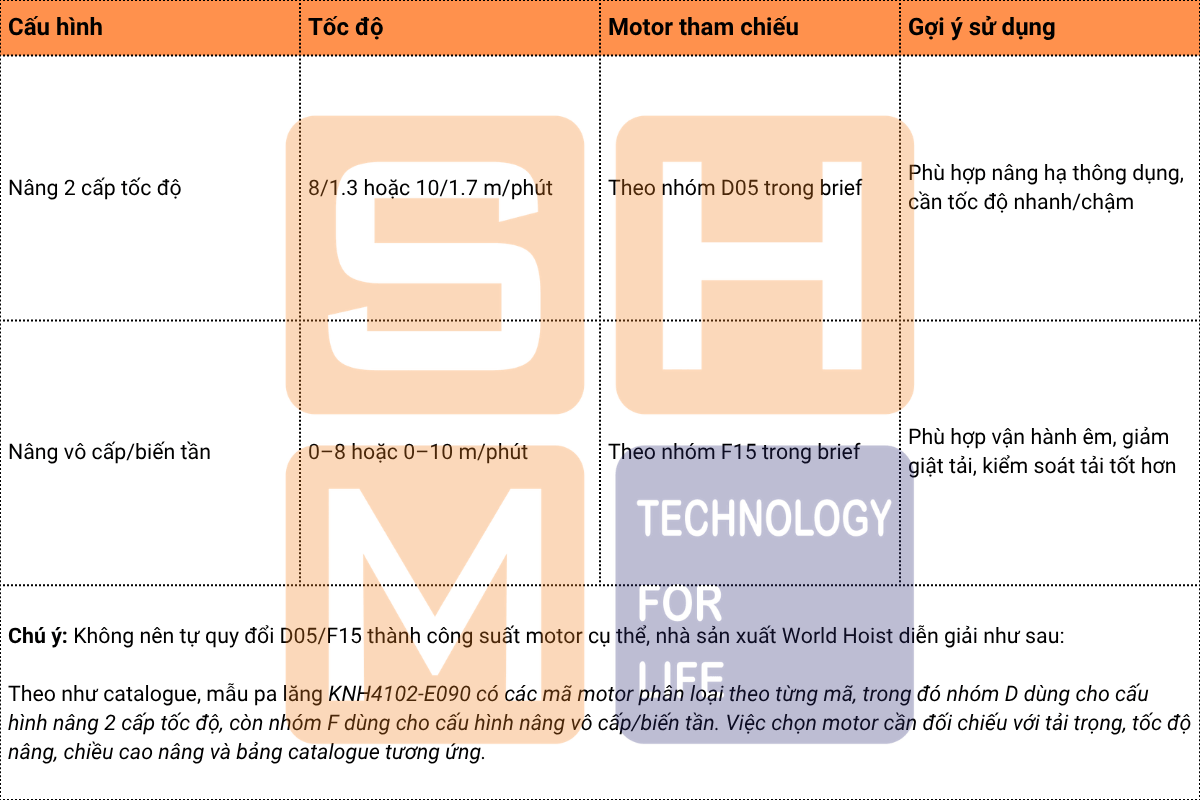

KNH4102-E090 có thể chọn cấu hình nâng 2 cấp tốc độ hoặc vô cấp/biến tần. Theo thông tin World Hoist, pa lăng cáp điện của hãng có motor nâng 2 cấp tốc độ ở cấu hình tiêu chuẩn và có tùy chọn stepless, còn trolley sử dụng biến tần cho chuyển động ngang.
Với tải 4–5 tấn và chiều cao nâng dài, cấu hình biến tần thường đáng cân nhắc hơn nếu khách hàng cần giảm rung lắc tải, tăng độ ổn định khi nâng/hạ hoặc thao tác gần máy móc, khuôn, cụm thiết bị.
3.4. Cấu hình đi cáp Reeving 1:2 trên KNH4102-E090
Reeving 1:2 nên được hiểu là cấu hình đi cáp trên pa lăng, trong đó hệ cáp đi qua cụm puly/tang cuốn để tạo lợi thế cơ học theo tỷ lệ 1:2. Với cấu hình này, pa lăng có thể nâng tải thông qua hai nhánh cáp chịu lực, đổi lại tốc độ dịch chuyển móc sẽ thấp hơn so với tốc độ kéo cáp tương ứng.
Với KNH4102-E090, cấu hình Reeving 1:2 giúp model này phù hợp cho tải 4–5 tấn nhưng vẫn giữ được tốc độ nâng cao hơn so với nhóm reeving 1:4 ở cùng điều kiện motor/tang cuốn. Đây là lý do KNH4102-E090 có thể đạt tốc độ nâng 2 cấp 8/1.3 hoặc 10/1.7 m/phút, trong khi các model tải lớn hơn dùng reeving 1:4 thường có tốc độ móc thấp hơn.
3.5. Bảng kích thước lắp đặt KNH4102-E090
Theo brief hiện có, KNH4102-E090 có các chiều cao nâng 18 m, 24 m và 32 m, bề rộng cánh dầm 100–610 mm, khối lượng cơ bản từ 675 + W0 kg đến 777 + W0 kg.
3.6. L7 – khoảng cách lọt lòng giữa hai mặt bích của bộ bánh xe con chạy
|
L7 (mm) |
B (mm) |
|
900 mm |
> 100–300 mm |
|
1000 mm |
> 300–410 mm |
|
1100 mm |
> 410–510 mm |
|
1200 mm |
> 510–610 mm |
3.7. Cấu hình tốc độ nâng của KNH4102-E090
3.8. Cấu hình di chuyển ngang
KNH4102 xác định E090, E150 và E230 khác nhau chủ yếu ở tỉ số truyền chuyển động, motor/tốc độ và bridge motor; E090 là cấu hình tốc độ/motor ở mức thấp hơn, bridge motor ≤4 kW, còn E150/E230 là cấu hình tốc độ/motor cao hơn, bridge motor ≤7.5 kW.
SHM Cranes - cung cấp giải pháp tổng thể cho pa lăng KNH4102-E090 World Hoist
SHM có thể cung cấp giải pháp tổng thể liên quan tới pa lăng World Hoist KNH4102-E090 ( chúng tôi không chỉ cung cấp mỗi pa lăng mà còn có năng lực tổng thể liên quan tới thi công cầu trục, cổng trục đa tải trọng, giải pháp mà SHM có thể cung cấp bao gồm: tư vấn và cung cấp thiết bị + tư vấn kỹ thuật + tích hợp cầu trục + lắp đặt + bảo trì), thay vì chỉ là một bộ pa lăng cáp điện riêng lẻ.
